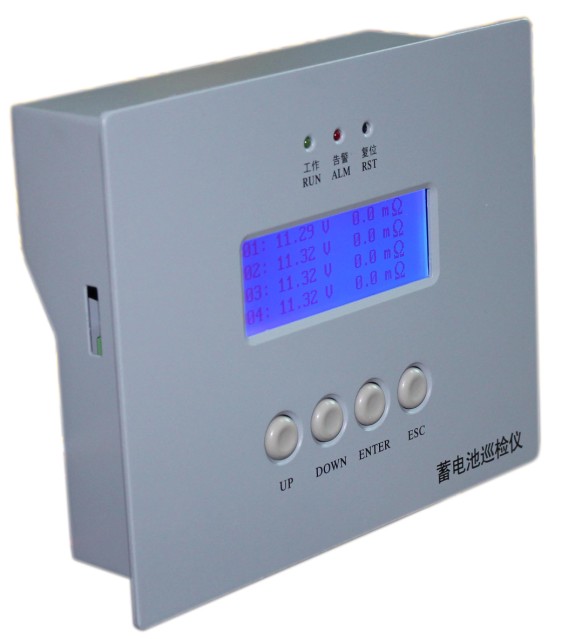

蓄电池巡检仪系统KM-BU01
1. 概述
KM-BU01蓄电池巡检仪是为满足UPS、EPS、直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。 KM-BU01蓄电池巡检仪自带24节电池巡检功能，每个测量端口均采用光藕进行隔离。另外，可通过扩展KM-BU02电池巡检单元实现120节电池巡检功能。内置标准RS485通讯接口，实现上位机通讯功能。
2．功能
1、 单体电池监测具有过压、欠压和差压报警功能，准确查找
故障电池；
2、 检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻；
3、 放电计量：记录放电电压、电流、放电容量和放电时间；
4、 完善的故障报警功能；
5、 开放式通讯协议设计，RS485串行通讯接口，支持1200BPS、2400BPS、4800BPS、9600BPS波特率，实现遥测、遥信功能，可方便的与电力自动化系统对接，实现电池系统自动巡检；
6、 系统对故障信息提供继电器常开触点输出；
7、 可按现场实际情况设定巡检电池节数并接线，如18节时只需完成BAT00至BAT18接线, 当超过24节电池时，需通过485通讯接口扩展电池巡检单元。
3. 特点
1、 可通过扩展电池巡检单元，实现120节单体电池电压采集功能；
2、 最多可监测4组独立的蓄电池组；配置灵活，操作简单；
3、 每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行；
4、 通过液晶显示屏，实现人机界面可视化操作；
5、 完善的告警处理及记录功能，可快速查询当前故障内容；
6、 完善的远程通信功能，通过RS485接口实现遥测，遥信等功能。
4. 主要技术参数
1、 工作电压：AC220V/DC80~320V
2、 单体电压测量精度：≤±0.3%
3、 单体电压测量范围：0.5V~16V
4、 电池组电压测量精度：≤±0.5%
5、 电池电流测量精度：≤±0.5%
6、 电池温度测量精度：≤±1℃
7、 连接端口：远程通讯接口RS485 1路
8、 智能设备接口RS485 1路
9、 单体电池采集路数 24路
10、 电池电流采集 2路
11、 电池温度采集 2路
12、 干节点输出 1路
13、 外型尺寸（长X宽X深）：180X142X57mm
14、 整机重量：≤ 1Kg
15、 工作环境温度：－15℃～55℃
5、安装尺寸 本产品采用嵌入式安装，用户只需在面板上开一个152*136mm的方孔，将本产品卡入其上，然后从反面拧紧螺丝即可。
