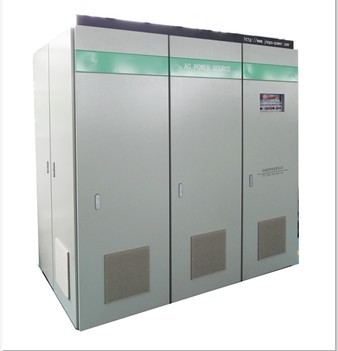

交流可编程变频电源（三相）
产品特点：
1.采用先进的直接数字频率合成器（DDS）波形产生技术，频率稳定度高，连续性好；
2.测量精度高，适用电流正弦半波及其类似的带直流分量的各种波形的测试；
3.提供嵌入式智能化PC机监控系统；
4.全范围可调输出电压0-150V，0-300V，步距0.1V；
5.输出频率45-120Hz（40-500 Hz选购）,步距0.1Hz；
6.输出电流限定功能；
7.具有3组记忆，可以将常用的参数(电压V、频率F、电流I)存储，以便使用时轻松调用；
8.具有RS232C通讯接口，IEEE488.2(GPIB)可选，指令执行时间小于1ms；
9.保护模式：过压，过流，过载，短路，限流等；
10.提供均方根电压，均方根电流，有功功率，频率，功率因素等读值；
11.对100%除载加载，稳压反应时间在2ms以内，超载能力强，瞬间电流能承受额定电流的3倍。
具有软启动 (启动时间可根据用户要求于出厂前设定好),特别适合感性负载,如马达启动,变压器等。
应用：
自动化测试系统 研发单位最佳电源 军用装备400Hz电源
电脑设备测试 机场装备400Hz电源 OA产品测试
太空设备测试 空调设备测试 LCD电脑测试
技术参数：
|
型号 |
ACS-13-6 |
ACS-13-9 |
ACS-13-12 |
ACS-33-15 |
ACS-33-20 |
ACS-33-30 |
ACS-33-60 |
ACS-33-100 |
ACS-33-150 |
ACS-33-300 |
ACS-33-450 |
|
容量 |
6KVA |
9KVA |
12KVA |
15KVA |
20KVA |
30KVA |
60KVA |
100KVA |
150KVA |
300KVA |
450KVA |
|
制作方式 |
SPWM(正弦脉宽调制) |
|
输入INPUT |
|
相数 |
单相 |
三相 |
|
电压 |
220V±10% |
380V±10% |
|
频率 |
47Hz – 63Hz |
|
输出OUTPUT |
|
相数 |
3φ4W |
|
相, 电压 |
0-150VAC / 0-300VAC 可调 |
|
频率 |
45-120Hz(40-500Hz可选)，0.1Step |
|
最大相电流 |
L=120V |
16.8A |
25A |
33A |
42A |
56A |
84A |
168A |
278A |
420A |
840A |
1250A |
|
H=240V |
8.4A |
12.5A |
17A |
21A |
28A |
42A |
84A |
139A |
210A |
420A |
625A |
|
负载稳压率 |
1% |
|
波形失真 |
1% |
|
频率稳定度 |
0.01% |
|
LED显示(A相) |
电压、电流、频率、功率、功率因数 |
|
电压解析度 |
0.1V |
|
频率解析度 |
0.1Hz |
|
电流解析度 |
0.01A |
0.1A |
1A |
|
存储组数 |
M1 (V_F_A)﹑M2 (V_F_A)﹑M3 (V_F_A) |
|
通讯接口 |
RS232C 【IEEE488(GPIB)可选】 |
|
限流设定 |
O-Max Current |
|
保护 |
过流Over Current 过温 Over Temp 过载Over Load 短路Short Circuit |
|
重量(Kg) |
75 |
90 |
120 |
150 |
200 |
300 |
500 |
900 |
1200 |
2000 |
3000 |
|
体积W×H×D(mm) |
430×700×700 |
610×930×1050 |
700×1200×1400 |
900×1580×1610 |
1000×1580×1800 |
|
运行环境 |
0-40℃ 20-80%RH | |
