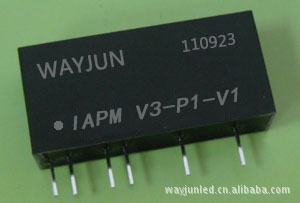

模拟信号隔离放大器0-75mV转0-5V 24VDC

点击查看原图
信息类型:跳蚤市场    所属类别:模块电源(DC/DC)
地区城市:广东省 -深圳 更新时间:2012-5-31 17:38:46
联 系 人: 陈杰 有效期限:2012-6-30 9:58:47
公司名称:深圳市维君瑞科技有限公司
电子信箱:sales02@wayjun.cn    联系电话:0755-83356002
详细描述



型号说明:

型号

输入

供电电源

输出

封装

IAPM V3-P1-V1

0-75mV

24VDC

0-5V

SIP12



特点:

>>小体积、标准SIP12阻燃封装

>>信号输入/输出/电源:3000VDC隔离

>>工业级宽温度(-45+85

>>无需外接电位器等其它元件,免零点和增益调节

>>单电源供电

>>符合UL94V-0标准阻燃封装
>>尺寸:32x14.2x8.9mm

>>在EMC(电磁干扰)比较特殊的使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施



产品最大绝对额定值:

Continuous Isolation Voltage(持续隔离电压):3000VDC

Junction Temperature(工作温度):+85

Storage Temperature  (存贮温度):+150

Lead Temperature    (焊接温度):+300℃(10秒)

电压信号输出时最小负载为2KΩ



电源电压范围:±10%Vin

注意:如果超出上述范围,产品可能会引起永久性损坏。



产品通用参数:

Parameter

Test Condition

Mix

Type

Max

Unit

Isolated voltage 隔离电压

AC,50Hz,1min

3000





V(rms)

G.Adj 增益





1



V/V

G.Adj temperature drift 增益温漂





25



ppm/

Non-linearity 非线性度





0.1

0.2

%FSR

Input signal

输入信号

Voltage 电压



0



15

V

Current 电流



0



30

mA

Input maladjusted voltage           输入失调电压





2

5

mV

Input impedance

输入阻抗

Voltage 电压





1



M

Current 电流







50

Ω

Output signal

输出信号

Voltage 电压



-10



10

V

Current 电流



-20



20

mA

Load capability

负载能力

Voltage 电压

Vout=10V



2



Current 电流



0

350

650

Ω

Frequency response 频响

-3DB





10



KHz

Signal output ripple   输出纹波

No-filter不滤波



10

20

mVRMS

Signal voltage temperature drift

信号电压温漂







1

mV/

Assistant power

辅助电源

Voltage 电压

用户自定义

3.3

12

24

VDC

Power loss

    功耗





0.5

1

W

Operating temperature 工作温度



-45



85

Storage temperature    储存温度



-55



105



















































外形尺寸和引脚描述:





1

2

3

4

5

6

7

8

9

10

11

12

信号输入

Sin+

信号输入

GND

空脚

辅助电源

PW+

 辅助电源    PW-



空脚





空脚







信号输出

Io+





空脚





空脚



信号输出Io-

空脚













型号说明:

型号

输入

供电电源

输出

封装

IAPM V3-P1-V1

0-75mV

24VDC

0-5V

SIP12



特点:

>>小体积、标准SIP12阻燃封装

>>信号输入/输出/电源:3000VDC隔离

>>工业级宽温度(-45+85

>>无需外接电位器等其它元件,免零点和增益调节

>>单电源供电

>>符合UL94V-0标准阻燃封装
>>尺寸:32x14.2x8.9mm

>>在EMC(电磁干扰)比较特殊的使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施



产品最大绝对额定值:

Continuous Isolation Voltage(持续隔离电压):3000VDC

Junction Temperature(工作温度):+85

Storage Temperature  (存贮温度):+150

Lead Temperature    (焊接温度):+300℃(10秒)

电压信号输出时最小负载为2KΩ



电源电压范围:±10%Vin

注意:如果超出上述范围,产品可能会引起永久性损坏。



产品通用参数:

Parameter

Test Condition

Mix

Type

Max

Unit

Isolated voltage 隔离电压

AC,50Hz,1min

3000





V(rms)

G.Adj 增益





1



V/V

G.Adj temperature drift 增益温漂





25



ppm/

Non-linearity 非线性度





0.1

0.2

%FSR

Input signal

输入信号

Voltage 电压



0



15

V

Current 电流



0



30

mA

Input maladjusted voltage           输入失调电压





2

5

mV

Input impedance

输入阻抗

Voltage 电压





1



M

Current 电流







50

Ω

Output signal

输出信号

Voltage 电压



-10



10

V

Current 电流



-20



20

mA

Load capability

负载能力

Voltage 电压

Vout=10V



2



Current 电流



0

350

650

Ω

Frequency response 频响

-3DB





10



KHz

Signal output ripple   输出纹波

No-filter不滤波



10

20

mVRMS

Signal voltage temperature drift

信号电压温漂







1

mV/

Assistant power

辅助电源

Voltage 电压

用户自定义

3.3

12

24

VDC

Power loss

    功耗





0.5

1

W

Operating temperature 工作温度



-45



85

Storage temperature    储存温度



-55



105































































外形尺寸和引脚描述:





1

2

3

4

5

6

7

8

9

10

11

12

信号输入

Sin+

信号输入

GND

空脚

辅助电源

PW+

 辅助电源    PW-



空脚





空脚







信号输出

Io+





空脚





空脚



信号输出Io-

空脚
