概述：

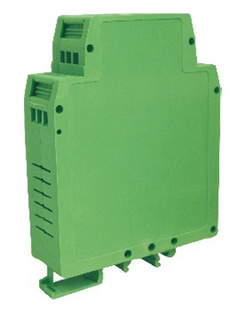

该产品采用先进的光电隔离技术，能够对直流电压信号进行隔离检/监测，产品体积小，功耗低，精度高。输入，输出和辅助电源之间可以承受2500VDC隔离耐压，可以灵活应用。广泛应用于电力，化工，石油，工业和自动控制等领域。



主要特性:

>>精度等级：0.1级、0.2级、0.5级。产品出厂前已检验校正，用户可以直接使用

>>辅助电源：5V/12V/15V/24VDC或者220VAC（范围±10%）

>>二路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等

>>二路输出标准信号：0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等，具有高负载能力

>>全量程范围内极高的线性度（非线性度<0.2%）

>>DIN35导轨式安装

>>具有较强的抗电磁干扰和高频信号干扰能力

应用：

>>模拟信号数据隔离、采集和变换

>>隔离4-20mA或0-20mA信号传输

>>工业现场信号隔离及变换

>>信号长线无失真传输

>>仪器仪表信号收发

>>电力监控、医疗设备隔离

>>变频器信号隔离采集

>>PLC/FA电机信号隔离控制

>>非电量信号变送

产品选型表：

DIN22 IAP - V(A)□- P□- V/I□

输入信号				供电电源		输出信号
电压	代码	电流	代码	Power	代码	电流	代码	电压	代码
0-5V	V1	0-1mA	A1	24VDC	P1	0-20ma	A3	0~5V	V1
0-10V	V2	0-10mA	A2	12VDC	P2	4-20ma	A4	0-10V	V2
0-75mV	V3	0-20ma	A3	5VDC	P3	用户自定义	Az	1-5V	V6
0-2.5	V4	4-20mA	A4	15VDC	P4			用户自定义	Vz
用户自定义	Vz	用户自定义	Az



选型举例：

例1：二路输入信号:0-75mV 供电电源:24V   二路输出信号:0-5V   型号:DIN22 IAP V3-P1-V1

例2：二路输入信号:0-10V   供电电源:12V   二路输出信号:0-10V  型号:DIN22 IAP V2-P2-V2

例3：二路输入信号:0-3V     供电电源:24V  二路输出信号:4-20ma 型号:DIN22 IAP Vz-P1-A4（Vz:0-3V）

产品最大绝对额定值：

Continuous Isolation Voltage（持续隔离电压）:3000VDC

Junction Temperature（工作温度）:+85℃

Storage Temperature（存贮温度）:+150℃

Lead Temperature  （焊接温度）:+300℃（10秒）

电源电压范围：±10%Vin

注意：如果超出上述范围，产品可能会引起永久性损坏。

输入参数					输出参数
输入项目	输入阻抗	电源损耗	输入过载能力		输出项目	输出过载能力	响应时间
0-5V	≥300KΩ	电压输出 < 0.6W 电流输出 <1.5W	2.0倍额定：连续		4-20mA	负载电阻 不超过350Ω	≤1mS
0-10V					0-20mA
0-1mA	1KΩ		1.5倍额定：连续 3.0倍额定：1S
0-10mA	TYP：250Ω 可自设定				0-5V	≥2KΩ
0-20mA					0-10V
4-20mA					1-5V















注:电流输出型如果要求负载电阻500Ω,请另做注明
