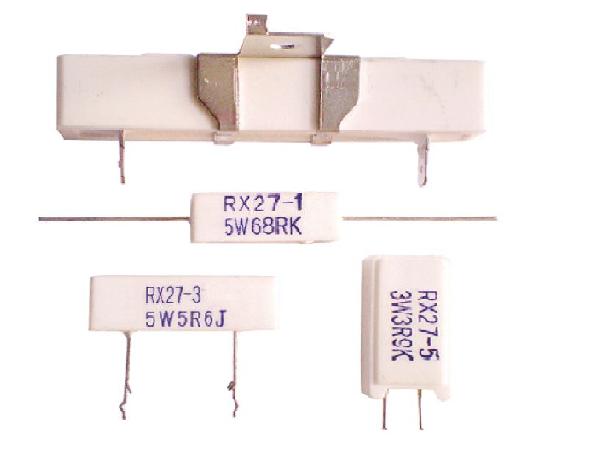

水泥电阻

点击查看原图

信息类型：跳蚤市场　　所属类别：电子元件
地区城市：江苏省－南京市更新时间：2012-6-5 17:12:58
联系人：高经理有效期限：2013-6-5 12:33:09
公司名称：南京步梯电子有限公司
电子信箱：info@btvop.com 　　联系电话：0086-025-86970136

详细描述

RX27 水泥电阻 (1W,2W,3W,5W,10W,15W,20W,25W,30W,40W,50W,75W,100W)

特点及用途
○该产品具有阻值低、体积小、负荷大、性能稳定的特点。
○主要采用瓷壳包封，使用温度范围：-55～+155℃。
○主要在线路中应用于分压以及功率负载。

外型尺寸

型号	功率(W)	尺寸(mm)											阻值范围(Ω) (±5%)
型号	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值范围(Ω) (±5%)
RX27-1 (SQP)	1W	12.5	5.5	5.5	-	23	0.62	-	-	-	-	-	0.2~270
	2W	18	6.5	6.5	-	21	0.75	-	-	-	-	-	0.1~820
	3W	22	8	8	-	35	0.75	-	-	-	-	-	0.1~3.3K
	4W	22	8	8	-	35	0.75	-	-	-	-	-	0.1~3.3K
	5W	22	10	10	-	35	0.75	-	-	-	-	-	0.1~3.3K
	6W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	7W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	8W	35	10	10	-	35	0.75	-	-	-	-	-	0.1~7.5K
	9W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	10W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	11W	48	10	10	-	33	0.75	-	-	-	-	-	0.1~12K
	15W	48	12.5	12.5	-	33	0.75	-	-	-	-	-	0.1~12K
	20W	60	14	14	-	33	0.75	-	-	-	-	-	0.2R~30K
	25W	60	14	14	-	33	0.75	-	-	-	-	-	0.2R~30K

型号	功率(W)	尺寸(mm)											阻值范围(Ω) (±5%)
型号	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值范围(Ω) (±5%)
RX27-3 (SQZ)	3W	22	9	9	10	15	-	7	-	-	-	-	1R~120K
	4W	22	9	9	10	15	-	7	-	-	-	-	1R~120K
	5W	28	10	10	15	15	-	7	-	-	-	-	0.1~6.2K
	6W	28	10	10	15	15	-	7	-	-	-	-	0.1~6.2K
	7W	36	10	10	20	15	-	7	-	-	-	-	0.1~7.5K
	8W	36	10	10	20	15	-	7	-	-	-	-	0.1~7.5K
	9W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	10W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	11W	48	10	10	30	15	-	7	-	-	-	-	0.1~12K
	15W	48	12.5	12	30	34.5	-	10	-	-	-	-	0.2~18K
	20W	63	15	13	42	34.5	-	10	-	-	-	-	0.2~20K
	25W	63	15	13	42	34.5	-	10	-	-	-	-	0.2~20K
	30W	75	19	19	55	29.5	-	10	-	-	-	-	0.3~39K
	40W	88	19	19	72	29.5	-	10	-	-	-	-	0.5~56K
	50W	88	19	19	72	29.5	-	10	-	-	-	-	0.5~56K
	100W	133	24	24	113	29.5	-	10	-	-	-	-	1R~1.5K

型号	功率(W)	尺寸(mm)											阻值范围(Ω) (±5%)
型号	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值范围(Ω) (±5%)
RX27-4H (SQH)	10W	48	10	10	30	9	-	5	5	12	12	4	0.1~3.3K
	11W	48	10	10	30	9	-	5	5	12	12	4	0.1~7.5K
	15W	48	12	12.5	30	9	-	6	5	14	12	4	0.1~12K
	20W	63.5	14	14.5	42	9	-	6	5	14	12	4	0.2~18K
	25W	63.5	14	14.5	42	9	-	6	5	14	12	4	0.2~20K
	30W	75	19	19	55	12	-	7.5	7	16	18	4	0.3~39K
	40W	88	19	19	72	12	-	7.5	7	16	18	4	0.5~56K

型号	功率(W)	尺寸(mm)											阻值范围(Ω) (±5%)
型号	功率(W)	L±1.5	W±1	H±1	P±1.5	l±1	фd	G	C	D	F	ФE	阻值范围(Ω) (±5%)
RX27-5 (SQM)	1W	10	10	5.2	4	4.5	0.62	-	-	-	-	-	0.1~100
	2W	20.5	11	7	4	4.5	0.75	-	-	-	-	-	0.1~820
	3W	25	12	8	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	4W	25	13	10	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	5W	25	13	10	4	4.5	0.75	-	-	-	-	-	0.1~3.3K
	6W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	7W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	8W	39	13	10	4	4.5	0.75	-	-	-	-	-	0.1~7.5K
	9W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	10W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	11W	51	13	10	4	4.5	0.75	-	-	-	-	-	0.1~12K
	15W	51	13	10	4	5	0.75	-	-	-	-	-	0.1~12K
	20W	35	16	12	8	5	0.75	-	-	-	-	-	0.1~12K

降功耗曲线图
