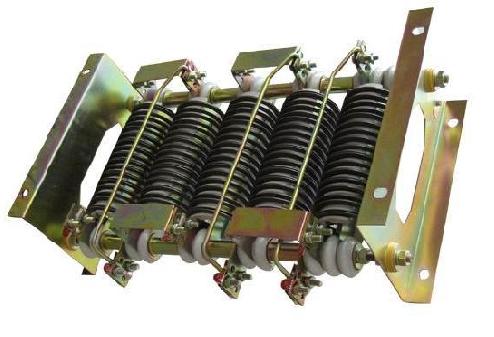

ZX10(ZX15)电阻器



内容介绍：ZX10(ZX15)电阻器额定功率为4.6KW,适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等，称之为起动电阻箱,制动电阻箱,负载电阻箱,变频电阻箱。ZX10-5/0.1Ω-215A,ZX10-7/0.14Ω-181A,ZX10-10/0.2Ω-152A,ZX10-14/0.28Ω-128A,ZX10-20/0.4Ω-107A,ZX10-28/0.56Ω-91A,ZX10-40/0.8Ω-76A,ZX10-55/1.1Ω-64A,ZX10-80/1.6Ω-54A,ZX10-110/2.1Ω-46A,ZX10-75/3Ω-39A,ZX10-105/4.2Ω-33A,ZX10-140/5.6Ω-29A,ZX10-200/8Ω-24A,ZX10-280/11Ω-20A



特点及用途
○由铁鉻铝合金带绕制成螺旋形的ZD电阻器组合而成，长寿命设计
○使用温度范围：-55℃~+315℃
○额定功率：4.6KW
○阻值允许偏差：±10%
○适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。

接线原理图


主要性能指标

型号	电阻阻值(Ω)								额定电流 (A)	发热 时间 常数(S)	组成电阻(Ω)			相当于ZX15 电阻器 型号
	总阻值	各级阻值(Ω)
		1	2	3	4	5	6	7			型号	阻值(Ω)	数量
ZX10-5	0.10	0.02	0.02	0.02	0.02	0.02			215	186	ZD2-0.08	0.08	5	ZX15-5
ZX10-7	0.14	0.028	0.028	0.028	0.028	0.028			181	354	ZD2-0.112	0.112		ZX15-7
ZX10-10	0.20	0.04	0.04	0.04	0.04	0.04			152	252	ZD2-0.16	0.16		ZX15-10
ZX10-14	0.28	0.056	0.056	0.056	0.056	0.056			128	144	ZD2-0.22	0.22		ZX15-14
ZX10-20	0.40	0.08	0.08	0.08	0.08	0.08			107	186	ZD2-0.08	0.08		ZX15-20
ZX10-28	0.56	0.112	0.112	0.112	0.112	0.112			91	354	ZD2-0.112	0.112		ZX15-28
ZX10-40	0.8	0.16	0.16	0.16	0.16	0.16			76	252	ZD2-0.16	0.16		ZX15-40
ZX10-55	1.1	0.22	0.22	0.22	0.22	0.22			64	144	ZD2-0.22	0.22		ZX15-55
ZX10-80	1.6	0.32	0.32	0.32	0.32	0.32			54	225	ZD2-0.32	0.32		ZX15-80
ZX10-110	2.1	0.42	0.42	0.42	0.42	0.42			46	255	ZD2-0.44	0.44		ZX15-110
ZX10-75	3.0	0.45	0.45	0.45	0.45	0.45	0.45	0.30	39	192	ZD2-0.60	0.60		ZX15-75
ZX10-105	4.2	0.63	0.63	0.63	0.63	0.63	0.63	0.42	33	78	ZD2-0.84	0.84		ZX15-105
ZX10-140	5.6	0.84	0.84	0.84	0.84	0.84	0.84	0.56	29	50	ZD2-1.12	1.12		ZX15-140
ZX10-200	8.0	1.20	1.20	1.20	1.20	1.20	1.20	0.80	24	45	ZD2-1.60	1.60		ZX15-200
ZX10-280	11.0	1.65	1.65	1.65	1.65	1.65	1.65	1.10	20	90	ZD2-2.20	2.20		ZX15-280
