◎ 产品特性

1：恒流输出驱动，性能优异的可控硅无级调光电源,

调光平滑、稳定、无闪烁。输出可带3-7 颗串联

的LED 大功率1W 灯珠。

2：对可控硅调光器具有很好的兼容性，同时支持前后

沿切相调光器及调压式调光器。

3：体积小巧,适用于LED 球泡灯、射灯、吸顶灯、

筒灯等LED 灯具内置/外置驱动电源。

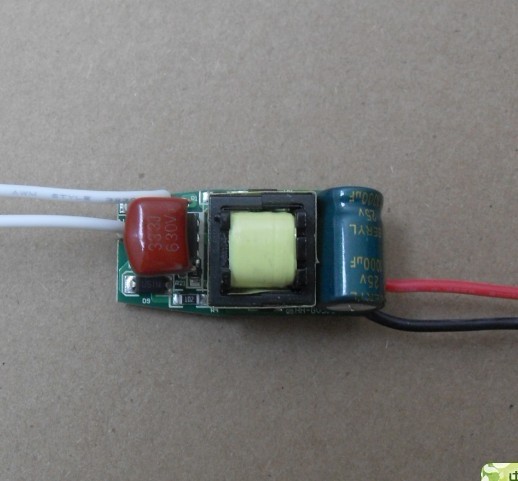

图一（正面）

图二（背面）

图三（尺寸）

图四（电源安装）电源正确安装可以延长电源的使用寿命．

白色接输入端，不分正负

红色导线接；+LED

黑色导线接：-LED

电源安装方法如下：

◎ 电气规格

1：恒流输出驱动LED

2：输出电流精度：5%

3：调光范围：0-100%

4：电源效率：>76%

5：功率因数：>0.92

6：环境温度：-40℃—60℃

7：工作温度：-40℃—105℃

7：环境湿度：80% 不结露

8：平均无故障时间：>30000h

9：尺寸L*W*H=38*19*18mm

◎ 保护功能

1：过压保护

2：短路保护

◎ 调光特性

完全模拟白炽灯的调光特征，完美兼容传统调光效果。

◎ 订购指南

型号:H3017G7–300/ H3027G7–300

额定输入电：120VAC/230VAC

输出电压：24.5VDC

额定输出电流：300MA

输出电流可选：260MA-600MA

注: "XXX ” 表示输出电流值.

※ 当使用的调光器功率大于200W 时，建议一个调光器同时带两个或更多的电源。

外置电源:L*W*H=58*30*22 MM
