半导体特性曲线图示仪CS-3000系列



(符合 UL 规格)
产品名称: 半导体特性曲线图示仪
产品型号: CS-3000系列  (CS-3100/CS-3200/CS-3300)
生产厂家: 日本IWATSU
产品尺寸: 430*556*355mm

应用范围:

最适合测量包括绝缘栅双极型晶体管(IGBT), MOSFET,三极管,二极管等不同类型半导体的特性。

产品特点:
■ 最大峰值电压：3000V（高电压模式，适合所有型号）
■ 最大峰值电流：1000A（CS-3300高电流模式）
■ 所有型号均支持漏电流（LEAKAGE）测试模式（光标分辨率：1 pA）
■ USB接口（保存屏幕图像和设置条件）

■ LAN接口（远程控制）

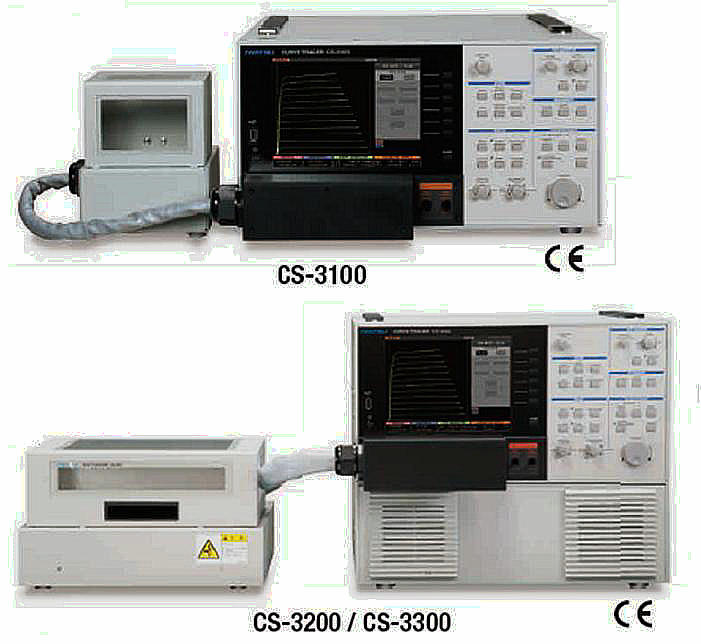

* 所有CS-3000系列型号标准配备测试台:
CS-301（S型测试台）为CS-3100标准附件。
CS-302（M型测试台）为CS-3200/ CS-3000标准附件。
CS-3300  3,000V/1,000A (装备高电流模式)
CS-3200  3,000V/400A   (装备高电流模式)

CS-3100  3,000V/15A    (装备高电流模式)

产品系列:

产品简介:
用户友好的测量屏幕

1  显示屏----8.4英寸清晰屏幕显示波形信息。大屏幕可独立显示菜单和参数，不限制波形显示领域。
2  读出显示屏----读出显示屏采用不同颜色代表不同功能，操作设置一目了然。
3  连接性----CS-5000和CS-3000系列在前面板上有USB接口，可方便创建报告。按下复制（COPY）按钮即可将屏幕截图保存到USB储存器。
4  快速启动
5  断路器----前面板上有接通/断开高电压和高电流（CS-5400/5300/5200，CS-3300/3200）的断路器。
6  菜单操作区----使用功能旋钮和功能键来操作菜单。
7  阶梯发生器----使用该专用旋钮可以设置步进和偏移。
8  COPY（复制）按钮
9  CONFIGURATION（配置）按钮----此按钮显示连接和施加信号的状态。
10 VIEW/PULSE按钮----用于切换TRACE （ 曲线）与WAVE （波形）视图。在波形（ WAVE）视图下，显示应用电压和电流的时间轴波形，常规曲线无法观察到这种波形。
11 CURSOR（光标）按钮
   Dot （点）光标：     垂直、水平、β或gm
   fLINE（f线）光标：   垂直、水平、1/grad、截距
   FREE（自由）光标：   垂直、水平、β或gm
   WINDOW（窗口）光标： 窗口区的垂直、水平?β或gm
12 VERTICAL（垂直）和HORIZONTAL（水平）旋钮----这些专用旋钮安装在易于操作的地方。
13 VARIABLE（变量）旋钮----用于调节集电极电源的输出电压。采用耐用型旋钮适合频繁使用。

观察I-V 曲线以及在施加的电压和电流波形:
