主要特点：

工作壳温-55℃～+105℃
4.5VDC～32VDC 宽范围电压输入
输出电流3A
2.5VDC、3.3VDC、5.0VDC 固定电压输出
开关频率 300KHz@1.5A
高达93%的效率（5V 输出）
过流、短路保护
具有禁止功能

概述：

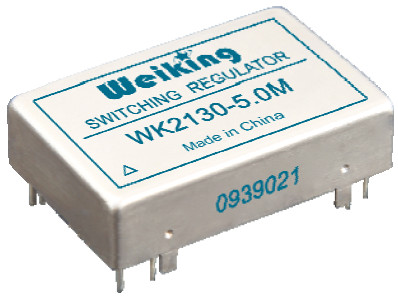

WK2130-**系列是一种高效率开关稳压器，最大输出电流3A，输出电压分别为2.5VDC，3.3VDC
和5VDC。该系列模块采用高密度工艺技术组装、金属外壳灌封封装，可广泛应用于航空、航天、军
用电子等高可靠领域。
WK2130-**系列模块电路采用同步整流BUCK 电路结构，工作频率300KHz@1.5A。模块具有过流、
短路保护功能，同时具有禁止功能。模块工作壳温-55℃～+105℃，在工作时建议使用散热器以保
证壳温不高于+105℃。
产品的设计与制造符合SJ20668-1998《微电路模块总规范》和Q/WK20167-2013《微电路模块
WK2130-2.5、WK2130-3.3、WK2130-5.0 型开关稳压器详细规范》的要求。

极限参数：
输入电压：32VDC 输出电流：3A
禁止端电压：32VDC Tst 存储温度范围：-55ºC～+125ºC
Tld 焊接温度范围(焊接时间10s)：+300ºC
工作壳温：-55℃～+105℃（M）-40℃～+85℃（E/I）
