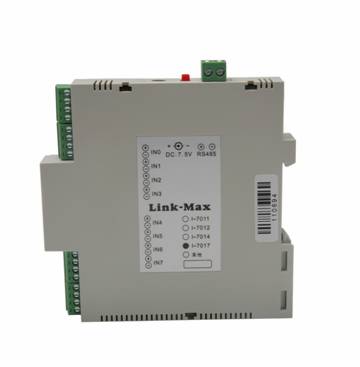

I-7017 4-20mA电流环信号或0-10V电压信号八通道物理量采集模块
I-7017-20八通道4-20mA电流环信号、I-7017-10八通道0-10V电压信号Modbus RTU协议的采集模块
Link-Max 模拟量远程测控模块，采用业界通用的Modbus RTU协议，美国ADI公司高性能模数转换芯片，日本NEC光电隔离器件，为用户提供多量程、高耐压隔离、远距离、低漂移、宽泛工作温度环境、高性价比、远超同类的智能测控解决方案。
I-7017共有8 路差分输入，模块为16 位分辨率，高达115.2K 的通讯速率，主要用于工业现场或其它分布式数据采集。I-7017采用简单易操作的软件校准，用户可方便地进行零点和满量程校准。
采集模块采用RS485通讯网路，将分散的现场数据点的模拟量经AD变换传输到主机或由PC控制远程主站点。 它具有独特的双看门狗安全设计，即软件看门狗和硬件看门狗组成。模块万一出现程序飞跑时，可瞬间重新开机。
每个采集模块可与主控计算机之间进行软件看门狗互锁，万一主控计算机死机，所有的输出模块就进入预设的安全状态，符合工业的安全要求。
RS485通讯网路如因故障或断线，主控计算机和模块间将无法互锁无法通讯时，也会启动软件看门狗。软件看门狗的设计非常巧妙，使用方便，可大幅增加系统安全性 。
产品主要技术参数
输入端口：8路差动
接线接口：采用外接式10位接线端子，可方便地拆卸连线
输入类型：mA（内部已有高精密100欧电阻，无需外接）或V
输入范围：4-20mA或10V
输入阻抗：100欧(20mA款)或10K(10V款)
采样速率：每秒15次
分辨率：16位
带宽：15.75Hz
精确度：±0.02%或更好
零点漂移：20uV/°C
满程量漂移：25ppm/°C
CMR@50/60Hz：92dB min
过电压保护：±35V
光电隔离耐压: 3750Vrms
微处理器： 内置带看门狗的22兆CPU，高速可靠，防止死机
RS485速率：1200～115200BPS 之间与RS485总线速度自适应，无须设置
参数设置： 波特率、校验和需将INIT端子接地，其他参数实时改变
状态指示灯： 上电自检通过常亮，通信时闪亮
工作温度： -25°C～+75°C
存放温度： -40°C～+85°C
工作湿度：5%～95%,无凝露
外接电源电压： +10～30V
功耗： 1.3W
安装方式： 可选标准DIN 导轨安装或简单固定方式
典型应用
医疗、工矿产品开发
工控教学应用远程通讯
移动数据采集站
智能楼宇控制数据、安防工程等应用系统
RS-232/485总线工业自动化控制系统
