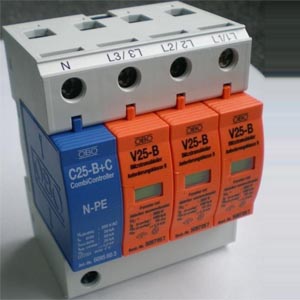

OBO避雷器 V25-B/3+NPE

信息类型：合作信息　　所属类别：防雷浪涌
地区城市：广东省－深圳市更新时间：2013-6-25 21:37:10
联系人：刘飞有效期限：2014-6-25 15:36:31

电子信箱：9895693@qq.com 　　联系电话：86-0755-83253129

详细描述

V25-B防雷器的技术参数

型号	V25-B
正常工作电压 UN	230V~
最大持续工作电压 UcAC UcDC	385 505
根据VDE 0675，Part 6标准下的分类级别	B
在5KA（8/20）冲击电流下的电压保护水平 Up	<1.0KV
单模块最大通流量 Imax (8/20us)	60KA
根据IEC1312-1、ENV61024-1标准，采用（10/350）直击雷脉冲电流波形测试下的量值峰值电流 ismax 电量 Q 特定能量 W/R	25KA 12.5AS 160 KJ/W
承受25Karpm短路电流的最大保险丝规格	160A gl
连接导线选择范围	2.5-35mm2
安装	按DIN EN50052标准要求，固定于35mm宽之金属导轨上
颜色模块底座	橙色灰色
	700g
材料	聚酰亚胺
体积(长宽高)	90mm89mm62mm

NPE 模块技术参数

额定反应直流电压 UagN	500V±20%
额定工作电压 Ur	250V~ 50/60HZ
在100V下的绝缘电阻 Riso	>10 Gohm
依据IEC 529的雷电流测试（10/350）最大通流量 is max 电量 Q 比能 W/R	25KA 12.5As 160 KJ/Ω
最大通流量（8/20us） Is max	50KA
100%雷击浪涌反应电压（1.2/50）UAS 100	≤1KV
保护水平	≤1KV
反应时间 tA	≤100 ns
使用温度范围	-40℃-----+80℃

V25-B防雷器功能

OBO V25-B高能量防雷器内含一个特别的压敏电阻电路，该电路由具备性能良好的非线性特性（>30）的氧化锌压敏电阻组成。这使得该防雷器即使在高能量的过电压冲击下，也能够最大限度地实现保护。其保护水平为在100KA/10As冲击下，残压不超过2kV。因此，该防雷器能够承受来自于直接雷击下的部分雷电流。当线路过载情况发生时，防雷器内部的断路器，会自动将失效的防雷器模块从主电路分断开来，同时模块上用于监视工作状态的显示窗口的颜色会由绿色转变为红色。

V25-B防雷器应用

当建筑物本身设有外部避雷系统（如安装有避雷针、引下线、地网、外部屏蔽时），根据IEC、VDE相关理论，在其建筑物内部的380V/230V低压配电电路上，采用OBO V25-B/3+NPE/FS来建立电源线上的雷电保护等电位连接，可以避免雷电发生时引起的失火、爆炸、人身伤亡的危害。

V25-B防雷器特殊配置

　 AS 声光报警模块 附带声音与灯光报警的功能底座，给该底座供一220V单相市电，在正常的情况下灯光显示为绿等，当有模块损坏时，报警灯由绿色变成闪烁的红灯，并伴有“嘀嘀”报警声，提醒维护人员更换。

FS遥信报警触点模块 附带遥信触点功能底座,可根据实际需要选用端子1-2（常开触点）或1-3（常闭触点）连接。而端子接线可使用0.14-2.5mm2多股线或单芯线。

AS 声光报警模块、FS遥信触点模块可使维护人员实时对防雷器工作状态进行监视。当发现防雷器不能正常工作时，维护人员只需对已失效的防雷器模块进行更换，这样可降低维护费用，更换时并不需停电。
