1、 产品介绍
随着信息网络技术日新月异地发展,正弦波逆变电源作为新一代直流/交流转换电源已经广泛应用于电信、移动、联通、航空航天、金融管理、办公自动化、工业自动控制、医疗卫生、军事科研等各个领域。正弦波逆变电源利用蓄电池的直流电作为输入,经逆变后输出纯净的正弦波交流电,输出电压和频率极为稳定并可长期连续工作,消除了直接使用市电带来的供电中断、电压不稳、杂音干扰和雷电侵入等不利因素,同时克服了小型UPS供电时间短的致命缺陷,确保用电设备连续可靠的工作。配备正弦波逆变电源是系统安全、可靠运行的最佳保障。
2、主要特点

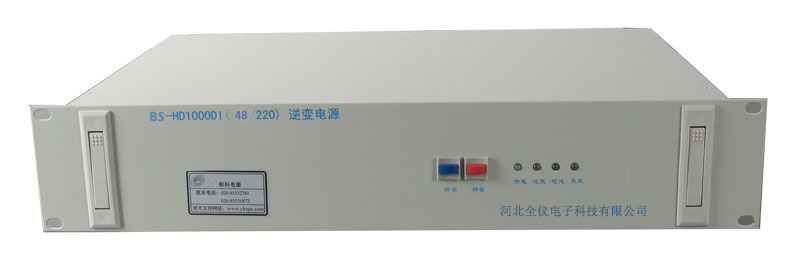

BS-HT系列正弦波逆变电源是河北全仪新一代数字化、智能化产品,专门针对电力系统设计的,是把直流电变换成正弦波电源的DC/AC功率变换装置。
☆ 软件保护与硬件保护的复合保护模式,可靠性高。
☆ 具备完善的保护功能:输入极性反接、输入过欠压、输出过压、过流、短路、机内过热、另有软启动功能。
☆ 采用三节复合滤波及磁屏蔽,减少了对输入端的反灌噪声电压,电磁兼容性优良。
☆ 智能型风扇调速系统。
☆ 可接纯感性负载(需降额使用)。
3、 可选三种工作模式(需订货时确定):
纯直流供电:纯直流输入,直流断电后逆变电源关机停止工作;
直流主供:直流与交流双输入,直流优先供电,交流备份;当直流断电后自动切换到交流供电;
交流主供:直流与交流双输入,交流优先供电,直流备份;当交流停电后自动切换到直流供电;
型号
BS-HT500
BS-HT1000
BS-HT2000
BS-HT3000
BS-HT5000
额定容量
500VA
1000VA
2000VA
3000VA
5000VA
额定输出功率
400W
800W
1600W
2400W
3500W
额定输入电压
48V
额定输入电流
10A
25A
50A
75A
125A
关断电压范围
40V~60V
开机电压范围
46V~57V
反灌杂音电流
≤10%
交
流
输
入
允许旁路电压
220Vac±15%
额定输入电流
2.3A
4.5A
9.1A
13.6A
22.7A
旁路转换时间
≤5ms
额定输出电压及频率
220Vac,50Hz
波形
纯正弦波
额定输出电流
1.8A
3.6A
7.2A
10.8A
16A
输出电压精度
220V±1.5%
输出频率精度
50Hz±0.1%
波形失真率(THD)
≤3% (线性负载)
动态响应时间
5% (负载0←→100%)
功率因数(PF)
0.7/0.8
过载能力
120%,30秒
逆变效率
≥85%
工
作
环
境
绝缘强度
1500Vac,1分钟
噪音(1米)
≤40dB
使用环境温度
-5℃~40℃
湿度
0~90%,不结露
使用海拔
≤1000m
冷却方式
强制风冷
逆变器状态
市电正常、逆变正常、电池欠压、输出过载
机
械
尺
寸
19英寸机架式(2U)
482×88.8×252(mm)
482×88.8×352(mm)
482×88.8×382(mm)
483×176×414mm)
重量
5Kg
7 Kg
8 Kg
11 Kg
14 Kg
台式(宽高深)
/
175×274×452(mm)
220×330×452(mm)
重量
/
8 Kg
9 Kg
12 Kg
15 Kg
颜色
电脑白(灰)
保护功能
输入欠压、过压;输出过载、短路保护、市电高低压保护
输出方式
插座或接线端子
接线端子
