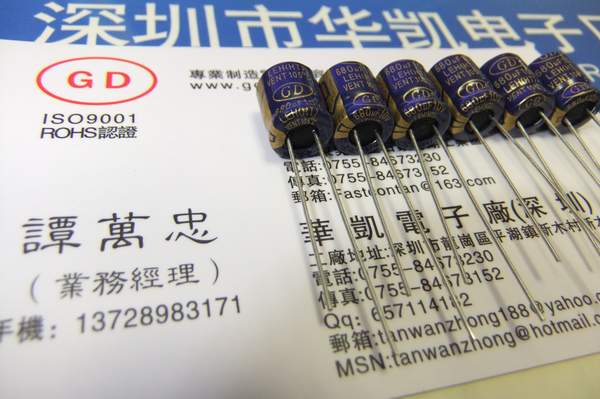

高频低阻抗电解电容器LEH(HT)680UF10V 8X9

点击查看原图
信息类型:库存信息    所属类别:电子元件
地区城市:广东省 -深圳市 更新时间:2013-9-3 20:47:23
联 系 人: 谭万忠 有效期限:2014-9-1 17:10:21
公司名称:深圳市龙岗区平湖新木华凯电子厂
电子信箱:GD_huakai_tan@163.com    联系电话:0755-84673230
详细描述

LEH  series 小型化高频率低E.S.R

 Miniature size  LOW E.S.R

1.  高频率低ESR,寿命2000小时,1050C

Low ESR for high frequency , Life time:2000 hours at 1050C

2.  适用于电脑主机板,高保真音箱,高分辨数码彩电等电子线路中

Used in main board , hi-fi acoustics ,numeral color-TV circuits etc

 Specifications

No.

Item

Performance

1

使用温度范围

Operating Temperature Range

-40 to +1050C

2

定格电压范围

Rated Working Voltage Range

6.3-100V.DC

3

静电容量范围

Capacitance Tolerance

0.47-4700µF

4

静电容量容许差

Capacitance Tolerance

±20%(at+25 0C,120Hz)

5

泄漏电流

Leakage Current

        I 0.01CV or 2(µA) after three minutes

Application of rated working voltage +25

6

损失角

Dissipation Factor(tanδ)

120Hz\+25



Working Voltage

6.3

10

16

25

35

50

63

100

tanδ     max.

0.22

0.19

0.16

0.14

0.12

0.10

0.09

0.08

For capacitance value>1000µF,add 0.02 per another 1000µF

7

温度特性(at 120 Hz

Characteristics at low temperature

(stability at 120Hz)

Working Voltage (V)

6.3

10

16

25

35

50

63

63

100

-25/+25

4

3

2

2

2

2

2

2

2

-40/+25

8

4

3

3

3

3

3

4

4

8

高温负荷特性

High Temperature  Loading

After 2000hrs. application of DC rated working voltage at +105,The capacitor shall meet the following limits:

Post test requirements at + 25

Leakage current

the Initial specified value

Capacitance change

≤±20% of initial measured value

Dissipation Factor(tanδ)

200% of initial specified value

9

高温无负荷特性

Shelf Life

After storage for 1000hrs. at+105 with no voltage applied.

Post test requirements at+25

Same limits for high temperature lading.
