产品特点:Product features
1、专用LED灯具自动在线测试系统,测试效率高,数据精确;
2、自动线尺寸适中,不占用空间;
3、支持交流电及直流电测试;
4、可测试各方向光强度均匀性;
5、可测试闪烁;
6、支持调光功能量测;
7、支持电气安全量测;
8、支持后段功能扩展。
产品优势:Product advantage
一、测试项目:
1、光能量特性量测;
Lm, lm/w, LED operating frequency (Flicker);
2、光色特性量测;
CIExy, Duv, CIEu'v', CCT, CRI;
3、电源特性量测;
AC mode : Power factor (PF), Irms, Vrms, THD;
DC mode : Forward voltage。
二、量测原理:
系统采用单晶硅太阳能板(mono-crystalline silicon solar cell)为光侦测器,在待测物周围适当布满,如图一的灯泡测试与图二的灯管测试结构,利用太阳能板的光电转换原理,以及太阳能板相对大面积与成本较低廉之特点,不仅大幅缩减了量测设备尺寸,也大幅提升了测试速度,含上下料件时间在内,每颗LED灯泡的所有光电参数测试可在六秒钟内完成,实现了在生产在线测试的可能性。
8931 LED灯具自动测试系统-22.gif
(球泡灯量测模块示意图)
8931 LED灯具自动测试系统-33.gif
(灯管量测模块示意图)
8931 LED灯具自动测试系统-44.gif
(单晶硅太阳能板波长响应)
三、系统框架:
在LED照明市场推广过程中,各国政府无不推行各相关标准规范,如美国的能源之星计划,便要求LED照明厂家提供光电参数规格予消费者,诸如光通量流明(lumen)、功率因子(power factor)、色温(CCT)、演色性(CRI)、发光效率(efficacy, lm/W) 等等,所以一完善的生产量测设备,需有能力能完成这些所有的光电参数量测。因此,此量测系统包含了交流电源、数字功率表、直流电源、与光学量测模块。光学量测模块如上述图一与图二所示,模块根据待测物尺寸做适当设计,于模块内侧各面贴附太阳能板做为光侦测器,并配备有光谱仪与多信道光纤,如图六所示,用以量测颜色相关参数。
以球泡灯量测设备为例,其系统架构如图四,光学量测模块如图五所示。其中各模块之功能如下:
交流电源:提供待测物交流电源;
直流电源:提供待测物直流电源;
数位功率表:量测相关电性参数;
光学量测模块:提供光学参数量测之光路与工具;
光谱仪:量测颜色相关参数。
8931 LED灯具自动测试系统-55.gif
(量测设备系统框架)
技术指标:Technical specifications
8931 LED灯具自动测试系统-11.gif
产品用途:Product use
各种LED灯具。
订购信息:Ordering information

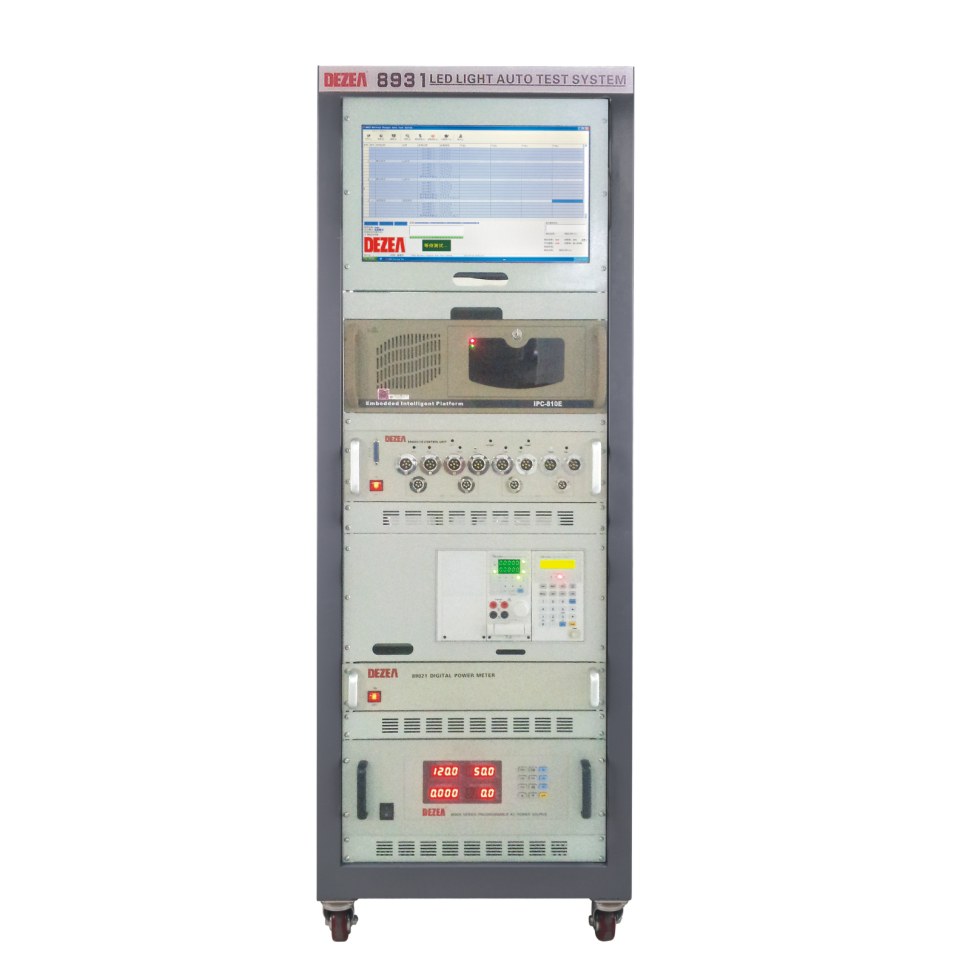

8931 LED灯具自动测试系统
