大功率高压直流电源由变压器降压、整流滤波、基准电源电路、基准电压电路、稳压、稳流比较放大电路、调整电路及稳流取样电路等组成。当输出电压由于电源电压或负载电流变化引起变动时,则变动的信号经稳压取样电路与基准电压相比较,其所得误差信号经比较放大器放大后,对线性调整元件进行精细调节,使之输出高精度的大功率直流电压源。
高压直流电源其基本原理:
1、 隔离变压器及整流,将 AC220V/380V的交流电变换成所需的直流电。
2、 预稳控制调整电路,采用进口元件对直流电压进行预调整和初步稳压,从而降低线性调整元件的功耗,提高工作效率,并确保输出电压源高精度和高稳定。
3、线性调整元件对滤波后的直流电压进行精细调整,使输出电压达到所需要的值和精度要求。
4、滤波电路对直流电源的脉动波干扰、噪声进行最大限度的阻止和吸收,从而保证直流电源的输出电压低纹波、低噪声、低干扰。
5、直流电源的控制系统对检测的的各种信号进行比较、判断、计算、分析等处理后,再发出相应的控制指令,使直流稳压电源整体稳压系统工作正常可靠、协调。
6、辅助电源及基准电压源:为直流稳压系统提 供高精度的基准电压源及电子电路工作所 需要的电源。
7、电压取样及电压调节:检测直流稳压电源输 出电压值及设定调节直流稳压电源的输出 电压值。
9、电流检测电路:取得直流稳压电源输出电流值,作限流或保护控制的信息。
10、驱动电路:为驱动可执行元件而设置的功率放大电路。

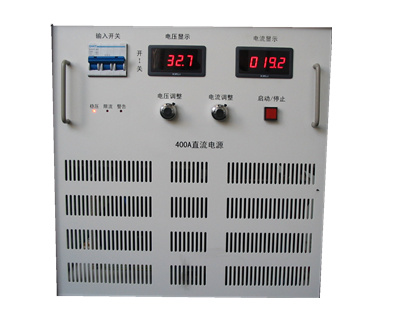

高压直流电源主要功能
1、直流稳压稳流,电流可从 0(近似0)~ 额定值连续可调,或者电压可从5%(满量程)~ 额定值连续可调。
2、具备过压保护、过流保护、短路自动保护等完善的功能。
3、输出电压:数位式显示输出电压值。
输出电流:数位式显示输出电流值。
4、输出电压调节、稳流值调节均由优质线绕多圈电位器设置。
5、当电源发生故障时,电源自动切断输出。
高压直流电源主要规格
0-500V 可调
单路输出0-1A0-500VNHWY500-1
0-2A0-500VNHWY500-2
0-3A0-500VNHWY500-3
0-4A0-500VNHWY500-5
0-6A0-500VNHWY500-6
0-8A0-500VNHWY500-8
0-10A0-500VNHWY500-10
0-12A0-500VNHWY500-12
0-15A0-500VNHWY500-15
0-20A0-500VNHWY500-20
0-30A0-500VNHWY500-30
0-40A0-500VNHWY500-40
0-50A0-500VNHWY500-50
0-100A0-500VNHWY500-100
0-600V 可调
单路输出0-1A0-600VNHWY600-1
0-2A0-600VNHWY600-2
0-3A0-600VNHWY600-3
0-5A0-600VNHWY600-5
0-6A0-600VNHWY600-6
0-8A0-600VNHWY600-8
0-10A0-600VNHWY600-10
0-15A0-600VNHWY600-15
0-20A0-600VNHWY600-20
0-25A0-600VNHWY600-25
0-30A0-600VNHWY600-30
0-40A0-600VNHWY600-40
0-50A0-600VNHWY600-50
0-100A0-600VNHWY600-100
0-800V 可调
单路输出0-1A0-800VNHWY800-1
0-2A0-800VNHWY800-2
0-3A0-800VNHWY800-3
0-5A0-800VNHWY800-5
0-6A0-800VNHWY800-6
0-8A0-800VNHWY800-8
0-10A0-800VNHWY800-10
0-15A0-800VNHWY800-15
0-20A0-800VNHWY800-20
0-25A0-800VNHWY800-25
0-30A0-800VNHWY800-30
0-40A0-800VNHWY800-40
0-50A0-800VNHWY800-50
0-100A0-800VNHWY800-100
0-1000V 可调
单路输出0-1A0-1000VNHWY1000-1
0-2A0-1000VNHWY1000-2
0-3A0-1000VNHWY1000-3
0-4A0-1000VNHWY1000-4
0-5A0-1000VNHWY1000-5
0-6A0-1000VNHWY1000-6
0-10A0-1000VNHWY1000-10
0-15A0-1000VNHWY1000-15
0-20A0-1000VNHWY1000-20
0-25A0-1000VNHWY1000-25
0-30A0-1000VNHWY1000-30
0-40A0-1000VNHWY1000-40
0-50A0-1000VNHWY1000-50
0-100A0-1000VNHWY1000-100
0-1200V 可调
单路输出0-1A0-1200VNHWY1200-1
0-2A0-1200VNHWY1200-2
0-3A0-1200VNHWY1200-3
0-4A0-1200VNHWY1200-4
0-5A0-1200VNHWY1200-5
0-6A0-1200VNHWY1200-6
0-10A0-1200VNHWY1200-10
0-15A0-1200VNHWY1200-15
0-20A0-1200VNHWY1200-20
0-25A0-1200VNHWY1200-25
0-30A0-1200VNHWY1200-30
0-40A0-1200VNHWY1200-40
0-50A0-1200VNHWY1200-50
0-100A0-1200VNHWY1200-100
0-1500V 可调
单路输出0-1A0-1500VNHWY1500-1
0-2A0-1500VNHWY1500-2
0-3A0-1500VNHWY1500-3
0-4A0-1500VNHWY1500-4
0-5A0-1500VNHWY1500-5
0-6A0-1500VNHWY1500-6
0-10A0-1500VNHWY1500-10
0-15A0-1500VNHWY1500-15
0-20A0-1500VNHWY1500-20
0-25A0-1500VNHWY1500-25
0-30A0-1500VNHWY1500-30
0-40A0-1500VNHWY1500-40
0-50A0-1500VNHWY1500-50
0-100A0-1500VNHWY1500-100
0-2000V 可调
单路输出0-1A0-2000VNHWY2000-1
0-2A0-2000VNHWY2000-2
0-3A0-2000VNHWY2000-3
0-4A0-2000VNHWY2000-4
0-5A0-2000VNHWY2000-5
0-6A0-2000VNHWY2000-6
0-10A0-2000VNHWY2000-10
0-15A0-2000VNHWY2000-15
0-20A0-2000VNHWY2000-20
0-25A0-2000VNHWY2000-25
0-30A0-2000VNHWY2000-30
0-40A0-2000VNHWY2000-40
0-50A0-2000VNHWY2000-50
0-100A0-2000VNHWY2000-100
