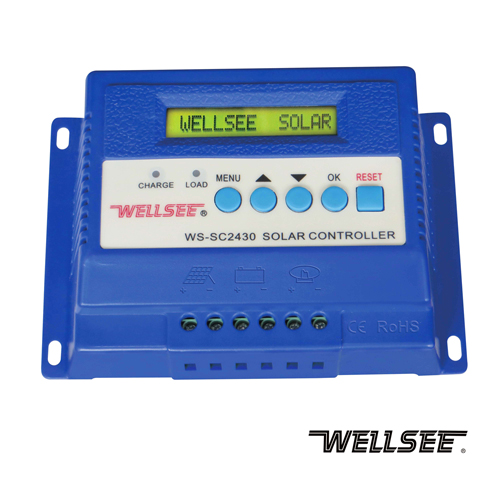

WS-SC2430维尔仕太阳能三阶充放电控制器
品牌： 维尔仕 尺寸： 164*110*45mm
品名： 太阳能三阶充放电控制器 重量： 500g
型号： WS-SC2430 规格： 27台/箱

________________________________________
WS-SC2430 维尔仕太阳能三阶充放电控制器
中国太阳能充放电控制器特大型研发生产企业、维尔仕太阳能控制器、光伏设备全球供应商。维尔仕通过了ISO9001, CE and RoHS 认证。武汉维尔仕可根据用户需求设计制造。诚征各区域代理商！

WS-SC2430 维尔仕太阳能三阶控制器（维尔仕光伏控制器 / 太阳能充放电控制器），应用于太阳能光伏系统中，协调太阳能电池板、蓄电池、负载的工作。本控制器不同于其它的太阳能控制器，具有先进的三阶段充电功能，实现蓄电池的完全充电。并增加了全面的保护功能，使整个太阳能光伏系统高效、安全的运作。
维尔仕太阳能三阶控制器完全区别于普通太阳能控制器，具有独到之处---三阶充电模式：按照蓄电池充电特性曲线进行充电，采用“恒流→恒压限流→涓流浮充”智能三阶段充电模式。使蓄电池充满电量；具备先进的人机交互功能，用户可调充电电压。
三阶充电模式（12V系统为例）：
1、恒流全充电阶段，利用光板准恒流输出特性直接对电池充电，直到电池电压为13.7V（可以调节）；
2、恒压充电阶段，通过PWM控制，电池电压保持在13.7V，直到充电电流小于涓流值；
3、进入涓流充电阶段，继续调整PWM，使充电电流保持在涓流状态，直到电池电压达到14.2V，充电结束。
如果电池电压充电起始电压大于最低保护电压，防止频繁过度充电，系统自动进入浮充模式；起始充电电压小于最低保护电压，则进入三阶充电模式。

三阶段充电法在充电开始和结束时采用恒电流充电，中间用恒电压充电。当电流衰减到预定值时，由第二阶段转换到第三阶段。这种方法可以将出气量减到最少，更好的保护蓄电池；最主要的是能真正充饱蓄电池。

WS-SC2430 维尔仕太阳能三阶控制器适用于所有类型的光电面板及铅酸型电池（其他类型电池可根据用户定制充电曲线），MCU（微处理控制器）具有PWM（脉冲宽频调制）程序。根据电池类型及电池板供电情况，能从PV面板提供快速、最佳的充电电压及电流。
产品功能：
• 恒流→恒压限流→涓流浮充”智能三阶段充电模式
• CPU控制，液晶屏显示
• 自动识别输入电压
• 适用多种类型耐用的蓄电池
• 微处理控制器脉宽调制（PWM）充电
• 可设置低压断开/恢复连接直流输出负载端子时的电池电压值
• 温度感应器补偿电池充电
• 防PV反充保护电路
• 过载保护
• 电池过充保护
• 短路保护
• 反向放电保护
• 极性反接保护
• 雷电保护
• 欠压保护
• LCD参数轮流显示
技术参数：

规格 WS-SC2430 20A WS-SC2430 25A WS-SC2430 30A
额定电压 12V/24V 电压自动识别
最大负载电流 20A 25A 30A
输入电压范围 12V～20V / 24V～40V
长度≤1m的情况下
充电回路压降 ＜0.25V
长度≤1m的情况下
放电回路压降 ＜0.05V
超压保护 17V / 34V
浮充模式充满断开
三阶模式充满断开 13.7V / 27.4V
14.2/28.4V
欠压断开 10.5~11V / 21V~22V
温度补偿 -3mv/℃/cell
空载损耗 ≤20mA
最大电线规格 4mm2
环境温度 -35℃—+75℃

接线方法
本公司生产的太阳能充电控制器总共有六个接线孔，从左到右分别接，（1）太阳能板正极 ，（2）太阳能板负极，（3）蓄电池正极，（4）蓄电池负极，（5）负载正极，（6）负载负极。在接线之前，请确认太阳能板输出电压、电池电压、负载输入电压三者一致，否则系统不能正常运行
接线步骤
首先控制器接上蓄电池:
将蓄电池的正极和负极相应的接入控制器的第三个和第四个接线孔（从左数），接入后控制器的“BATTERY”显示灯会亮，代表蓄电池连接正确。否则请检查蓄电池是否接入正确。在进行下一步接线步骤之前应确保蓄电池连接正常。
然后控制器接上太阳能板或接上负载
将太阳能板的正极和负极相应接入控制器的第一个和第二个接线孔（从左数），禁止反接，接入时不必担心电池反充；或将负载电器的正极和负极相应接入控制器的第五和第六个接线孔（从左数），禁止反接、禁止短路。否则会损坏负载电器。
线接好后，系统就可以通电使用了。
