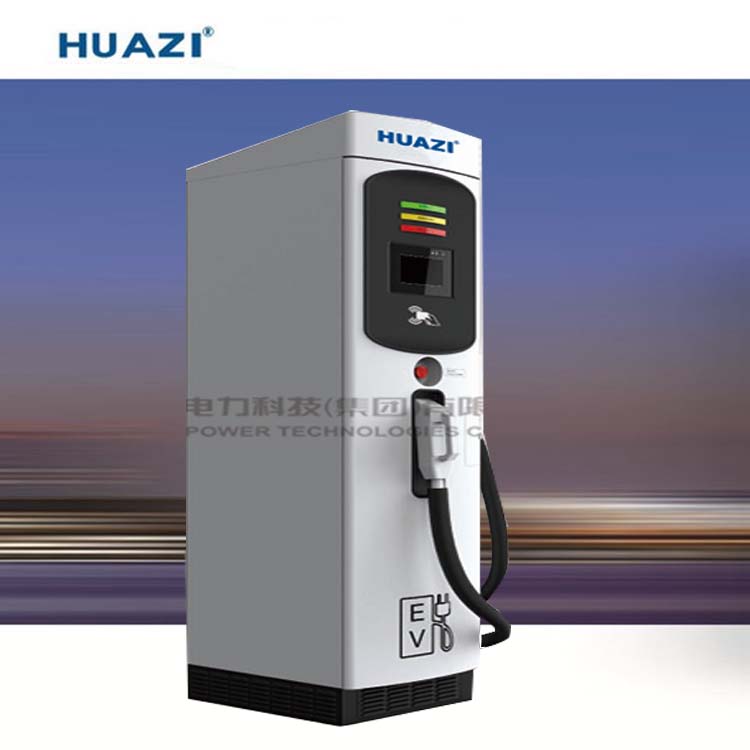

一体式直流充电桩是专门为各种电动汽车设计的快速充电桩,系统配置由监控模块、充电模块、综合监测模块、电度计量表、读卡器、充电接口、配电单元、执行机构和户外柜体等部分组成,具有操作简单、智能管理、高效节能、运行简单、维护方便等特点。适用于电动巴士、物流、乘用、城市环卫等各种电动车辆进行快速充电。
1)输入电压范围宽,电网适应性强;
2)采用7寸液晶显示器,触摸屏点触式操作,32位真彩色显示,刷新速度快、操作直观、人性化设置;
3)充电设备采用多台高频开关电源模块并联冗余备份运行,组成大功率充电系统,模块间不均流度≤5%,具有可靠性高、易于维护等特点;
4) 电源模块采用谐振双软开关技术,提升了电源效率,整车充电系统效率高达93%以上;
5)分段式恒定功率设计,宽范围设定输出电压电流,可以大幅度提升充电速度,快充和慢充可以自由选择;
6) 监控模块通过CAN总线和电池管理单元(BMS)或车载仪表连接,根据电池巡检(BMS)的给定参数运行,设定不同的充电运行模式,实现快速充电;
7) 系统设有完善的保护功能如交流过/欠压保护、输出过/欠保护、输出限流/过流保护、过温保护、蓄电池反接保护等;
8) 内置RS232、RS485两种通信接口,可实时将数据信息发送至后台监控;
9) 整机采取防雨、防尘设计,防护等级IP54,满足户外运行要求。
项目 |
参数指标 |
交流输入电压 |
380V±15%(三相三线制) |
交流输入频率 |
50Hz±10% |
输出电压 |
200VDC~500VDC、300VDC~750VDC |
输出功率 |
20KW~120KW |
输入功率因数 |
≥0.99(50%~100%额定负载) |
直流电压调节范围 |
50%~100%额定值 |
稳压精度 |
≤±0.5% |
稳流精度 |
≤±1% |
纹波系数 |
有效值≤±0.5%;峰值≤±1% |
充电模块均流不平衡度 |
≤5%(50%~100%额定负载) |
待机功耗 |
≤0.1%输出额定功率 |
输入冲击电流 |
≤120%额定输入电流 |
输出过冲电压 |
≤110%稳态输出电压 |
效率 |
≥92/94(依产品型号确定) |
噪声 |
≤65dB |
谐波电流含量(THD) |
≤5%(50%~100%额定负载) |
冷却方式 |
智能强迫风冷 |
工作温度 |
-20℃~50℃ |
相对湿度 |
≤95%(无凝露) |
工作环境 |
80~106kPa(对应海拔高度约0~2000m) |
防护等级 |
IP54 |
