摘要：本文简述了消防设备电源监控系统的组成原理，分析了消防设备电源监控系统在应用中的设计依据和相关规范。通过安科瑞消防设备电源监控系统在兴宁市行政服务中心二期项目的实例介绍，阐述了消防设备电源监控系统功能的实现及其重要意义。

    0 项目概述

    兴宁市行政服务中心二期改造工程位于梅州市兴宁市，属三层公共建筑，总建筑面积9145平方米，总装修面积为1748平方米，建筑总高为13.2米，耐火等级为二级，消防电源按二级负荷设计，消防控制室位于一层。

    本项目设计范围为兴宁市行政服务中心二期消防设备电源回路，共6台三相双电源配电箱，在消防负荷配电箱内安装消防设备电源电压信号传感器，消防设备电源状态监控器设置于消防控制室内，系统采用总线形式组网。

    1 用户需求

    本项目要求消防设备电源监控系统能通过对兴宁市行政服务中心二期消防设备的供电电源的故障和异常状态进行监控，及时报警提醒相关人员消除这些隐患，防止发生火灾时，消防设备无电可用，设备不能正常投入使用。

    为便于值班监控管理，中央主机应具有以下主要功能：

    1)按照配电图纸，对各回路消防设备进行监控，掌握消防设备电源的运行情况。

    2)消防设备电源监控系统内部能够实现统一的监控平台，能够得到系统内部全部参数的实时数据;对整个消防设备电源监控系统的智能化管理，能够通过检测消防设备电源的电压状态等相关信息，从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息。

    3)主机对监控报警和故障报警事件应具有实时打印事件编号、监控部位、事件性质、报警参数及日期时间等数据的功能。报警事件数据应专门储存，有独立的查询界面，并不可修改，以供故障责任分析之用。

    4)除以上条款要求外，主机的其它功能和性能尚应符合国标GB 28184-2011 《消防设备电源监控系统》的规定及GB 25506-2010 《消防控制室通用技术要求》的标准。

    2 引用标准

    系统的设计满足以下所列制造和试验标准：

    1)ISO/IEC11801 《国际综合布线标准》

    2)GB/50198 《监控系统工程技术规范》

    3)GB28184-2011 《消防设备电源监控系》

    4)GB25506-2010 《消防控制室通用技术要求》

    5)GB/T 50314-2006 《智能建筑设计标准》

    6)GB50016-2006 《建筑设计防火规范》

    7)GB50303-2002 《建筑电气装置工程施工质量验收规范》

    8)JGJ 16-2008 《民用建筑电气设计规范》

    9)GB50052-2009 《供配电系统设计规范》

    10)GB50054-2011 《低压配电设计规范》

    3 解决方案

    3.1系统结构

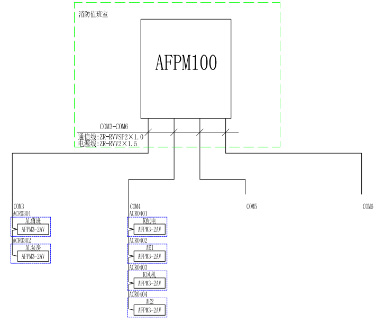

    兴宁市行政服务中心二期项目消防设备电源监控系统采用消防设备电源状态监控器+电压传感器的二层结构组网模式。根据项目实际要求，为该项目配置消防设备电源监控系统的电压传感器型号为：AFPM3-2AV，消防设备电源状态监控器型号为：AFPM100/B。AFPM100/B设置在消防控制室内，引出2根RS485总线及DC24V电源线与现场配电箱内的传感器相连。系统拓扑结构如下图：

    3.2 AFPM100/B系统功能

    3.2.1监控报警功能

    1)被监控设备电源回路开关状态

    2)被监控设备电源的工作状态(电压、电流及报警状态信息)

    3)报警响应时间：≤100s

    4)报警声信号：可手动消除，当再次有报警信号输入时，能再次启动

    5)报警光信号：红色LED指示灯常亮

    3.2.2控制输出功能

    1)对个别或全部被监控设备的报警继电器进行远程遥控操作

    2)监控器控制输出：常开无源触点，容量：AC250V 3A或DC30V 3A

    3.2.3故障报警功能

    1)监控器与模块(电压/电流信号传感器)之间的连接线断路、短路

    2)监控器主电源欠压(≤80%主电源电压)或过压(≥110%主电源电压)

    3)监控器与其分体电源间连接线断路、短路

    4)当监控器出现以上故障时，能发出与监控报警信号有明显区别的声光故障报警信号

    5)故障报警响应时间：≤100s

    6)故障报警声信号：手动消除，当再次有报警信号输入时，能再次启动

    7)故障报警光信号：黄色LED指示灯常亮

    8)故障期间，非故障回路的正常工作不受影响

    3.2.4自检功能

    1)连接检查：通信线路及分体电源线路的断路、短路

    2)设备自检：手动检查或系统自检

    3)自检耗时：≤60s

    3.2.5报警记录功能

    1)记录10000条相关故障报警信息

    2)报警类型：故障类型、发生时间、故障描述

    3)报警事件查询

    4)报警记录打印

    3.2.6打印功能

    监控系统可汉字打印，可打印报警事件及时间、故障事件及时间。

    3.2.7消音

    在发生报警或故障等警报情况下，监控设备的扬声器会发出相应的报警声加以提示，按“消音”键扬声器终止发出警报，报警灯绿灯亮。期间工作人员可以对有关故障进行处理。一切回归正常，报警灯灭。如有新的故障发生时，消音指示灯灭，扬声器将再次发出警报声。

    4 结束语

    兴宁市行政服务中心二期项目消防设备电源监控系统能够对消防设备的电源进行实时的监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流(过载)等故障信息并报警、记录。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，最大限度的保障消防联动系统的可靠性。

    参考文献

    [1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

    [2].周中.电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气 2010. 6

    作者简介:陈璐(1989-)，女，江苏安科瑞电器制造有限公司，技术工程师，主要研究方向为智能电力监控与电能管理系统。<
