基于台达变频器的EPS解决方案

2008/4/28 14:33:09   电源在线网
分享到:

    1 引言

    EPS(Emergency Power Supply)是应急电源的英文字头缩写。EPS广泛应用于工业与民用建筑等发生突然的断电事故会给正常的生产、生活造成重大的经济损失的重要供电负荷,是现代建筑安全保障设施的重要组成部分。EPS一般情况是作为消防或生产在紧急情况下使用的后备支援电源。例如在高层建筑、商场、医院、轨道交通、地下商场等地方人员多、出口少、自然光源有限,一旦出现火灾或电网受到破坏的时候,光源消失一片漆黑,同时人多出口少,带来的后果将不堪设想。同时消防队伍会因为缺少电源供应而无法施展灾害救助工作,如此更加重了灾害的程度。可见EPS对现代社会的安全发挥越来越重要的作用,是“城市生命线系统”的守护神。

    目前EPS采用的控制方式和控制手段不同,针对EPS所带的负载可以归纳三种:一是主要用于应急照明和事故照明的EPS;二是除了应急照明、事故照明之外,还有应用于空调、电梯、卷帘门、排气风机、水泵等混合负载的三相系列EPS;三是直接给电动机供电的变频系列EPS。本文介绍的是最全面的混合负载三相系列EPS供电。

    2 基于台达变频器的EPS系统

    台达EPS解决方案主要利用变频器担当了消防系统风机水泵卷帘门的逆变交流电机驱动功能。台达EPS客制化专用变频器能够真正的实现共直流母线的连接,从而不仅能够应用于EPS行业,也可以应用于化纤、玻璃制造行业中。台达专用变频器和同步卡配套使用,可以实现输入输出相位相同,从而满足了特殊场合的应用。针对EPS行业电机驱动的特殊性,台达变频器主要增加自动转矩补偿、转矩补偿限制、异常再启动等参数,来满足特殊行业需求。与变频器相配套的EPS充电模块为客户降低的成本,减少了沉重的变压器,降低了运输费用。

    2.1 EPS专用机的整体概述

    台达EPS专用机的一个主要特点就是能够实现共直流母线,从而扩展了EPS专用机的应用领域。同时内部的接触器和软启动电路的直流化满足了EPS专用机的电池直接启动的需求。台达EPS专用变频器通过搭配适当低通滤波器和变压器,能够构成可靠性很高的混合性负载专用逆变器。并且保证逆变器的输出电压稳定性和波形平滑性。台达EPS应急电源专用变频器要满足EPS行业的绝大部分场合的应用,是EPS厂家首选的一款的专用性变频器。

    2.2 台达EPS专用机的功能特色

    (1)变频器的辅助电源、软启动电路接触器都是采用了直流化,因此可以完全实现直接直流供电。

    (2)超强的硬件和软件保护功能,保证了变频器可靠性。

    (3)内含多种调制方式,从而能够适用多种变压器,从而保证了输出端电压波形更接近于正弦波。

    (4)台达EPS专用变频器有AC380V,AC220V两种规格,功率范围从0-220KW,可以满足客户的不同场合的需求。

    (5)同步卡的采用保证了输入输出相位的相同。

    2.3 台达EPS专用变频器应用设计

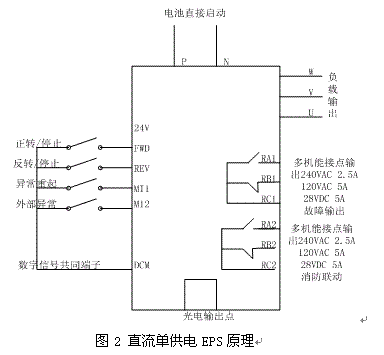

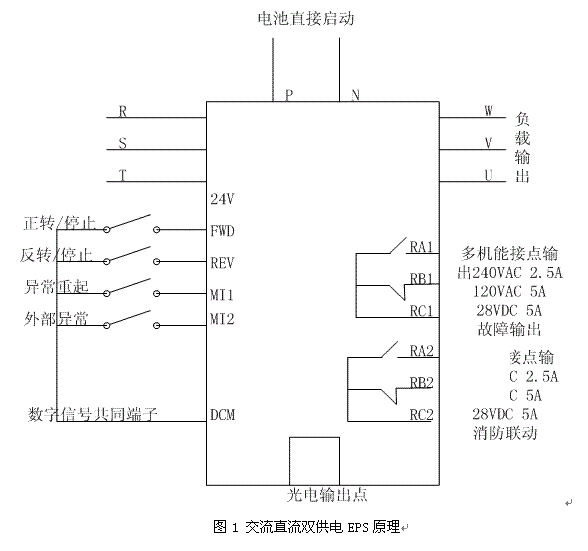

    (1)电原理设计。交流直流双供电EPS原理如图1所示。直流单供电EPS原理如图2所示。

    (2)控制端子的定义说明

 端子标号  端子功能说明
 FWD   正转运转-停止指令
 REV  反转运转-停止指令
 MI1
 异常重启功能
 MI2
 外部异常功能
 24V  数字控制信号的共同端

 DCM
 数字控制信号的共同端
 RA  多功能继电器输出接点常开点
 RB  多功能继电器输出接点常闭点
 RC
 多功能输出接点共同端
 MO1
 多功能输出端子(光藕合)

    2.4 台达EPS变频器特殊参数参数设计

 特殊参数 具体应用
 取消PHL报警故障 满足了混合负载要求;单相,多相。
 较高的载波频率
载波频率的提高满足了系统的噪声要求;在离线方式下,变频器工作时间<120min,可以要求载波频率达到最高
 LU电压准位能软件设置 满足了电池电压的波动的需要

 LU报警电压回复准位能软件设置
满足了故障回复迅速的需要
 输出电压在3V(EPS软件功能)
国家标准要求EPS空载和满载情况下,输出电压要波动在5V;企业标准是在3V;
 启动时间能够达到0.01S 满足紧急响应的要求;也是应急电源的基本点
 电流限制准位 在负载超过变频器的过流点时,变频器进行降频限压处理,保证电流不超过变频器的过流点
 功率段多样化 客户在做过程中可能需要各个功率段的变频器,而且要求变频器的厂家一致。

 自动转矩补偿增益

 自动转矩补偿限制

自动转差补偿增益可以根据负载状况,自动调整输出电压大小,使电机之气隙磁场维持在额定,以得到最佳运转状况。
 异常再激活次数 (不包含oc, ocn,ocd,occ,ov,BB 异常)出厂设定值00 当驱动器发生异常(不包含oc, ocn, ocd, occ, ov, BB异常),而异常自动消失时,此参数允许驱动器自动复归并以异常前之参数设定运转。
 异常再激活次数自动复归时间 此参数设定异常再激活次数自动复归时间,若发生异常且再激活成功之后,于设定时间之内没有任何异常发生,则驱动器会将异常次数纪录复归为零。

    3 结束语

    台达EPS专用变频器真正的实现了客制化服务,完全根据EPS行业的技术特点而开发,满足了EPS行业客户的需求。台达变频器以其严格品质管理和较高的性价比受到了用户的好评。通过台达严格的品质管理,优良的性能以及强大的技术支援能力真正实现了客制化服务。
