凌力尔特发布双输出36V、2.2MHz降压型DC/DC转换器

该器件提供每通道0.7A,工作温度可高达150˚C

2009/4/7 11:07:56   电源在线网
分享到:

    近日,凌力尔特公司(Linear Technology Corporation)推出LT3509的H级新型号。该器件是一款双输出、电流模式脉宽调制(PWM)的降压型DC/DC转换器,采用MSOP-16E封装,带有两个内部36V、1A电源开关。该H级型号经过测试,并保证150℃的最大结温,而E级与I级型号的最大结温为125℃。E级、I级和H级型号的所有电气规格完全相同。LT3509的H级版本是要求高环境温度的汽车和工业应用之理想选择。

    LT3509的每个通道均能提供高达700mA的输出电流,效率高达88%。3.6V至36V的宽输入电压范围以及60V的瞬态保护使LT3509非常适合调节来自各种电源的功率,包括未经稳压的墙上变压器、24V工业电源及汽车电池。对于汽车应用,LT3509的3.6V最小输入电压使其能够在低于4V的条件下工作,而这种输入电压对汽车冷车发动要求是至关重要。同样,该器件的36V连续输入能力及60V的瞬态保护使其能在负载突降情况下免遭瞬变的破坏。LT3509的300kHz至2.2MHz开关频率是用户可编程的,在使用微型和低成本的电感器和陶瓷电容器时可使效率最大化,从而带来低且可预测的输出纹波。

    LTC3509HMSE采用16引线耐热增强型MSOP封装,有现货供应。以1,000片为单位批量购买,每片价格为3.76美元。如需更多信息,请登www.linear.com.cn

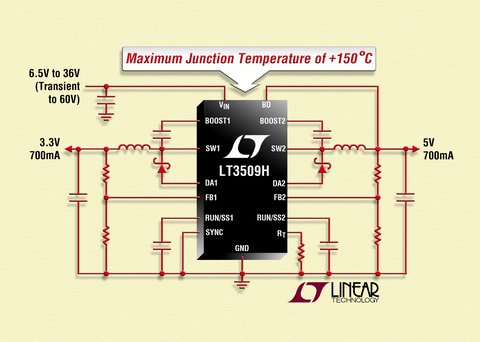

图片说明:150℃、双输出36V、700mA(IOUT)、2.2MHz降压型开关稳压器


    性能概要:LT3509H

     • 带内部电源开关的双输出700mA开关稳压器
     • 宽工作范围:3.6V至36V
     • 过压锁定保护电路可承受60V电压瞬变
     • 抗短路性强
     • 低压差—最高95%的占空比
     • 可调的300kHz至2.2MHz开关频率
     • 在整个范围内可同步
     • 可使用小型电感器和陶瓷电容器
     • 集成的升压二极管
     • 内部补偿
     • 耐热增强型16引线MSOP封装
     • 150℃的最大结温


     凌力尔特公司简介

    凌力尔特公司(Linear Technology Corporation)创建于1981年,是一家高性能线性集成电路制造商。凌力尔特于1986年成为一家上市公司,并于2000年成为由主要上市公司组成的S&P 500指数的成员之一。凌力尔特的产品包括高性能放大器、比较器、电压基准、单片滤波器、线性稳压器、DC/DC变换器、电池充电器、数据转换器、通信接口电路、射频信号修整电路以及其它众多模拟功能。凌力尔特公司的高性能电路可用于电信、蜂窝电话、如光纤交换机的网络设备、笔记本电脑和台式电脑、计算机外围设备、视频/多媒体装置、工业仪表、安全监控设备、包括数码照相机、MP3播放器在内的高端消费类产品、复杂医疗设备、汽车用电子设备、工厂自动化、过程控制、军事和航天系统等领域。如需了解更多信息,请登录www.linear.com.cn
