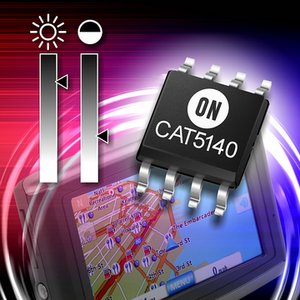

安森美推出256抽头数字电位计

CAT5140：带I²C接口及集成EEPROM，
数字可编程电位计(DPP™)，提供50 kΩ及100 kΩ端到端电阻

    日前，全球领先的高性能、高能效硅方案供应商安森美半导体(ON Semiconductor，美国纳斯达克上市代号：ONNN)为丰富的数字可编程电位计(DPP™)系列增添了一款新的256抽头(tap)单通道线性电阻分布特性(linear-taper)器件。CAT5140数字电位计为数模转换器(DAC)及机械式电位计提供了低噪声、可靠及节省空间的另一选择。这器件含片上8位非易失性电可擦除可编程只读存储器(EEPROM)，使设计人员能一次就校准，并在上电(power-up)时保持存储器的电阻触点(wiper)设置范围。这新的DPP™还提供用于通用数据存储的5个额外非易失性寄存器，及应用于需要临时存储的易失性电阻触点寄存器。

    CAT5140中集成存储器的设计选择相比基于DAC、通常需要外部存储器及额外互连的设计方法，更节省电路板空间及成本。此外，CAT5140的超低待机电流(最大2微安(μA))，结合集成存储器，使它非常适合在空间受限的手持应用中替代机械式电位计。由于CAT5140为数字可编程，对机械振动、撞击及氧化不敏感，使其在大多数环境下远比机械式电位计稳定及可靠。

    CAT5140是单通道线性电阻分布特性的数字电位计，带有400千赫(kHz)、I2C协定兼容接口，用于液晶显示器(LCD)屏幕调节；自动校准；对比度、亮度及音量控制；匹配应用的增益调节及线路阻抗。CAT5140的EEPROM耐用性(endurance)达200万次数据写存储，是竞争器件的2倍。数据能保留100年，比竞争的数字电位计高出2倍。

    特性

  • 256抽头位置线性电阻分布特性电位计
    • 电源：2.5伏(V)至5.5 V
    • I²C协定的400 kHz兼容接口
    • 电阻值：50 kΩ，100 kΩ
    • 待机电流：2 µA(最大)
    • 200万次数据写存储
    • 100年数据保持能力
    • 封装：8引脚MSOP

    封装及价格

    CAT5140数字可编程电位计采用无铅、符合RoHS指令的8 引脚MSOP封装，每10,000片批量的单价为0.60美元。现提供样品。目前的预计量产交货时间为8至12周ARO(自动循环购货)。
