大功率三进三出EPOWER系列UPS主机解决方案(图)

　　KSTAR EPOWER（10/15/20/30/40/60/80/100/120KVA）系列产品设计应用环境为大型关键应用系统如数据处理中心，主机系统，制造业和电信设备。应用双变换纯在线IGBT技术和双内置Intel微处理器，Epower保证稳定的电压和频率的正弦波输出。Epower系列利用先进的控制技术可提供多达8台的并机运行，并可为用户提供谐波抑制滤波器和隔离变压器等选件。具有下列特点：
　　1. 纯在线的静态旁路技术：提供了极强的过载及故障保护装置。
　　2. 极高的运行效率，极大地降低机器的运行成本。该系列设计允许用户选择在线式及经济/旁路运行模式，在经济/旁路运行模式运行效率可达到99%，极大地降低运行成本，延长电池寿命。
　　3. 宽广的输入电压范围减少电池的使用损耗，延长电池寿命。
　　4. RS232及干触点接口，提供了远程监控功能，机器面板LCD提供UPS运行状态显示。
　　5. 双微处理器提供了包括：UPS运行，电池管理，自动启动，系统关机及实时负载等检测功能。
　　6. 极高的可靠性及低的维护率。内置手动维修旁路，MTBF达到150，000小时，MTTR为15分钟。

　　EPOWER系列UPS主机为电池外置机型,直流工作电压为384V(10-80KVA)/432V(100-120KVA)，需配置32(10-80KVA)/36(100-120KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数然后根据电池配置采用不同规格的电池柜进行安装。

　　EPOWER单机运行具体方案配置图如下：

EPOWER单机运行配置图

　　这是一种非常传统和长期应用的方案，优点是采购成本低，缺点是单机运行可靠性不高，配电系统中存在单点故障，一旦UPS主机发生故障将导致用户负载设备直接受市电影响。

　　针对更高可靠性的要求，用户还可以采用并联运行系统，这种并机系统可以满足扩容和冗余配置，在扩容配置时，EPOWER主机可以支持不同容量主机并联运行，可以让用户在现有UPS基础上轻松购买相应容量的EPOWER系列UPS主机来增加UPS额定输出容量，在冗余配置时，可以让用户非常方便实现双机互为备份，任何一台主机故障都不会影响系统正常运行，消除UPS配电系统中的单点故障，下面就是一个双机并联运行系统配置示意图：

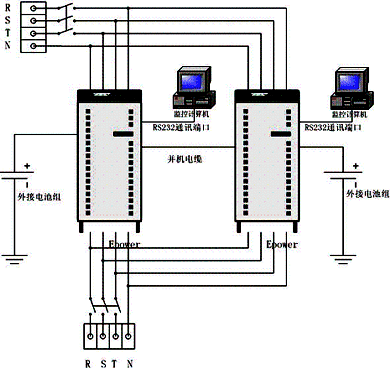

EPOWER双机并联运行图

　　用户还可以根据实际需要采取不同的N+1（N=2，3，4……7）冗余配置。
