中小功率单进单出GP800系列UPS主机解决方案(图)
2004/11/23 11:49:00
深圳科士达科技股份有限公司 供稿
KSTAR GP800(1/2/3/4/6/8/10KVA)系列主机采用在线式双变换拓扑架构设计,完全消除了电网的各种干扰,AC/DC采用带PFC的升压整流电路,使UPS的输入功因达95%以上,完全消除了UPS对电网的谐波污染,DC/AC变换器采用SPWM脉宽调制技术、IGBT功率模块以及输出隔离变压器,使UPS的输出为一稳频稳压、滤除杂讯、不受电网波动干扰、低失真度的纯净正弦波电源,并具有带载能力强,负载兼容性好、市电输入电压、频率范围宽、优异的发电机兼容匹配性、输出无切换时间等特点,极大地满足各种应用环境的需求;完善的保护体系,提升了系统运行的稳定性、可靠性;智能化电池管理技术,极大地延长电池的使用寿命;亲善的LCD界面设计,使人机沟通零距离;UPS与PC之间通过RS232通讯口达到了解UPS的工作历史、参数监控、自动开关机、无人值守及远程网络监控的功能(透过SNMP-Adapter),可适应先进的网络系统使用。
GP800系列UPS主机为电池外置机型,直流工作电压为48V(1-3KVA)/192V(4-10KVA),需配置4(1-3KVA)/16(4-10KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数,然后根据电池配置采用不同规格的电池柜进行安装。

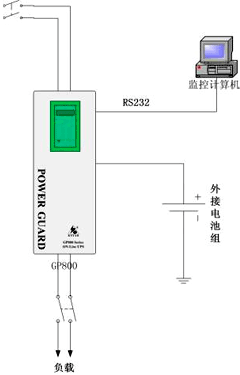

GP800系列UPS单机应用配置图如下:
GP800单机应用配置图
这种配置是一种非常传统和长期应用的方案,优点是采购成本低,缺点是单机运行可靠性不高,配电系统中存在单点故障,一旦UPS主机发生故障将导致用户负载设备直接受市电影响。

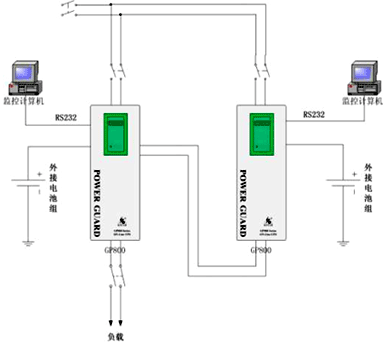

针对更高可靠性的环境应用,还可以采用下面的串联热备份结构配置,这种配置方案采用两台同容量的GP800 UPS主机,具体应用时将一台主机串联在另一台UPS主机的旁路上,从而保证任何一台主机发生故障时,都有一台正常的UPS主机为负载设备提供稳定、干净的电源:
GP800串联热备份配置示意图
GP800系列UPS主机为电池外置机型,直流工作电压为48V(1-3KVA)/192V(4-10KVA),需配置4(1-3KVA)/16(4-10KVA)块12V免维护铅酸蓄电池保证UPS主机正常逆变工作,同时必须根据不同后备时间需求选择合适的电池容量AH数,然后根据电池配置采用不同规格的电池柜进行安装。
GP800系列UPS单机应用配置图如下:
这种配置是一种非常传统和长期应用的方案,优点是采购成本低,缺点是单机运行可靠性不高,配电系统中存在单点故障,一旦UPS主机发生故障将导致用户负载设备直接受市电影响。
针对更高可靠性的环境应用,还可以采用下面的串联热备份结构配置,这种配置方案采用两台同容量的GP800 UPS主机,具体应用时将一台主机串联在另一台UPS主机的旁路上,从而保证任何一台主机发生故障时,都有一台正常的UPS主机为负载设备提供稳定、干净的电源:
G
