室内覆盖系统解决方案(图)
2004/12/10 10:58:16
杭州市宝威电源公司 供稿
无线市话（Personal Access Phone System）简称PAS，是一种新型的个人无线接入系统。它采用先进的微蜂窝技术，将用户端（即无线市话手机）以无线的方式接入本地电话网，使传统意义上的固定电话不再固定在某个位置，可在无线网络覆盖范围内自由移动使用，随时随地接听、拨打本地和国内、国际电话。但随着通讯行业竞争的加剧，如果移动和联通实行单向收费，则"小灵通"所具有的价格优势将丧失，由于PAS 系统在技术上同GSM 和CDMA 比不具备优势，大家只有通过比服务优势来赢得顾客，因为PAS 手机的发射功率很小（10MW），加上其工作于1900MHZ 频率，信号的穿透力较差，所以大楼内的覆盖较差，社会上流传的“小灵通，小灵通，户外通，阳台通，进了屋里就不通”就说明了这种状况，如果有性价比高的室内覆盖方案，我相信一定会得到中国电信的青睐。
一、为什么要建设室内分布系统：
由于无线市话系统RF(无线射频)表现性能上固有的局限性，使其室内移动通信状况存在一些需要完善的地方。
■ 覆盖方面，由于建筑物自身的屏蔽和吸收作用，导致无线电波较大的传输衰耗，因此会出 现移动信号的弱场强区，甚至盲区。
■ 容量方面，由于小灵通手机使用密度较大，局部网络容量不能满足用户需求，无线信道易 发生拥塞现象。
■ 质量稳定，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，频繁切换，话 音质量难以保证，并出现掉话现象。另外，存在因干扰信号太强而导致无法呼入呼出的现 象。
二、实现室内覆盖的方法：

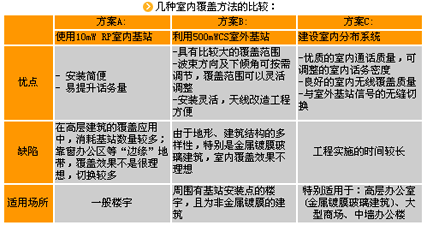

实现室内覆盖的技术方案可分为三种:
● 使用10mW RP室内基站
● 利用500mWCS室外基站(特别是使用双极化板状天线)
● 建设室内分布系统
室内分布系统的优越性：
■ 较好的覆盖效果：一个500mW室内基站可挂接12～16根天线；可覆盖6～8层楼宇。
■ 良好的经济效应：无线网络质量大大改善，因此可提高话务密度和总话务量，并吸引更多的新用户，在短期内即可实现较好的投资回报。而且，UT斯达康公司还推出了3信道(1C3T)的500mW基站，可更加有效地降低室内覆盖的造价。
■ 完整的解决方案：UT斯达康公司提供从勘测、设计、设备供应、施工、验收等一整套完整的解决方案。
■ 轻松的网络维护：维护和排障简单；无需额外的网管软件，就可以对室内基站进行管理。
各种方案配合使用、按需实施对于目标楼宇，确定采用何种解决方案的流程；
①设备运营商提出楼宇覆盖要求
②UT斯达康公司对运营商的要求进行评估
③首先考虑在室外增补500mW基站(采用方案B)能否解决覆盖要求？
④如果方案B不可行，那么在室内增补10mW基站(采用方案A)能否解决覆盖要求？
⑤如果方案A仍不可行，那么就考虑“室内分布系统”(采用方案C)能否解决覆盖要求？
⑥UT斯达康公司和设备运营商协商解决，以最终确定何种方案
⑦将方案信息及时反馈至设备运营商
三、室内覆盖系统的组成
室内覆盖系统主要由信号源和信号分布系统两部分组成。
四、信号分布的基本方式
1. 无源天馈分布方式
通过无源器件和天线、馈线，将信号传送和分配到室内所需环境，以得到良好的信号覆盖。用于中小型地区。
2. 有源分布方式
通过有源器件(有源集线器、有源放大器、有源功分器、有源天线等)和天馈线进行信号放大和分配。
3. 光纤分布方式
主要利用光纤来进行信号分布。适合于大型和分散型室内环境的主路信号的传输。
4. 泄漏电缆分布方式
信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用。它适用于隧道、地铁、长廊等地形
五、 室内覆盖系统的工程建设
室内覆盖系统的建设可分为准备、设计、安装、验收、运行维护等阶段。
准备工作是指由技术人员对建筑物内的无线信号进行测试，确定工程选点。准备工作是整个工程的发起阶段，下述选点原则可供参考：
第一，尽量寻找室内信号不好、又有人流量的建筑物作为室内覆盖选点的对象。
第二，选择城区内知名的高层建筑进行覆盖，如热卖出租的写字楼。就目前的网络优化手段而言，对于高层空间的无线干扰及乒乓切换效应，没有其它更为有效的解决方案。
第三，分析宏蜂窝话务情况、划定高话务区域，然后在高话务区域寻找话务热点建筑，利用室内覆盖系统吸收建筑物内的话务，从而缓解宏蜂窝容量方面的压力。一般可选择城区中心人流量大的商场、酒肆等，不论信号覆盖情况如何，均考虑进行覆盖。
设计考虑因素：
※ 信号源
※ 场强分布
※ 上行信噪比
※ 互调干扰
※ 上下行平衡
※ 传输和分配损耗
※ 施工难度
※ 造价
六、如何评价一个好的室内覆盖系统：
1．以最少的设备满足设计要求；
2．不会因增加室内覆盖系统而影响整个网络的性能；
3．兼容所有移动通信体制：CDMA800，GSM900，DCS1800，3G(2GHz频段，增加新的系统简单方便；
4．使用寿命长，具有远程监控能力，管理维护方便；
5．综合考虑性价比。
七、宝威室内覆盖网络介绍
随着移动通信的普及化、用户对服务质素的要求也随之提高，因此产生对室内、隧道及地铁内使用电话的要求。如果仅靠室外基站覆盖，在室内将会存在接收不稳定及在地面下范围无法接收的问题。同时，大量现代建筑物由于容量的原因更不能靠室外基站覆盖。原始的解决方法是在该建筑物楼顶加设用于接收建筑物附近基站信号的真放站，但这种做法由于存在严重的身频信号干扰问题，因而效果并不理想。
当移动运营商有多个系统时（如CDMA、GSM、DCSI800与3G、UMTS），要在有限的室内空间装设多个独立天馈线系统来分别舆不同系统的信号是不切实际的。宝威公司经过多年的研究，发展出宽频多路室内及隧道覆盖的系统处理方案，可把所有这些系统通过单个分布天线网络传输，与此同时开发了相应的配套设备并已投入应用。
宝威宽频射频覆盖网络的解决方案是，当铁路、隧道、大型建筑室内或地下需要引入PAS等信号时，可将各套系统的设备在同一机房连接到宝威射频合路系统，经过射频合路系统的处理，将多频段、多载频射频信号合成一路干净的、符合各个系统各自指标的信号输出，再经过放大及选用合适分配比例的分路器，连接到共用的天馈线或泄露电缆对各处进行覆盖，该种系统不仅解决了干扰问题，更会大幅度减少建造及维护成本，还可以把室内景观的影响减至最少。
凭着先进的技术与丰富的经验，宝威电子有限公司创新开发了一种混合型室内覆盖系统技术。该种技术可最大限度地需要覆盖的建筑物内提供连续、平均与无盲区的射频信号覆盖，令掉话率与过区切换特性大幅改善。这种技术已应用于埃信电信有限公司参与设计、调试及提供全套设备的包括香港会议展览中心分布系统在内的多个室内隧道覆盖工程中，技术优势非常明显。
八、宝威室内分布天线系统无源射频器件的优点：
● 宽带700MHz～2200MHz
● 极低的互调产物指标（-130dBc～150dBc）
● 低插损：0.2～0.3dB
● 低VSWR：1.1～1.3
● 放大器：高线性，满功率输出时互调指标可高达-60dBc
● 直放站：带外抑制于±1MHz 时大于55dB；带外杂散少于-50dBm
● 上下行噪声系数：2～2.5dB
● 合路平台采用模块式设计便于系统扩展

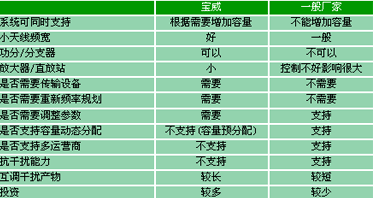

宝威分布系统与其它厂家比较：
射频放大器与直放站的优点
●所有产品均由宝威公司提供全套整机散件组装，以保证制成品具最优越的性能及最高的可靠性
一、为什么要建设室内分布系统：
由于无线市话系统RF(无线射频)表现性能上固有的局限性，使其室内移动通信状况存在一些需要完善的地方。
■ 覆盖方面，由于建筑物自身的屏蔽和吸收作用，导致无线电波较大的传输衰耗，因此会出 现移动信号的弱场强区，甚至盲区。
■ 容量方面，由于小灵通手机使用密度较大，局部网络容量不能满足用户需求，无线信道易 发生拥塞现象。
■ 质量稳定，建筑物高层空间极易存在无线频率干扰，服务小区信号不稳定，频繁切换，话 音质量难以保证，并出现掉话现象。另外，存在因干扰信号太强而导致无法呼入呼出的现 象。
二、实现室内覆盖的方法：
实现室内覆盖的技术方案可分为三种:
● 使用10mW RP室内基站
● 利用500mWCS室外基站(特别是使用双极化板状天线)
● 建设室内分布系统
室内分布系统的优越性：
■ 较好的覆盖效果：一个500mW室内基站可挂接12～16根天线；可覆盖6～8层楼宇。
■ 良好的经济效应：无线网络质量大大改善，因此可提高话务密度和总话务量，并吸引更多的新用户，在短期内即可实现较好的投资回报。而且，UT斯达康公司还推出了3信道(1C3T)的500mW基站，可更加有效地降低室内覆盖的造价。
■ 完整的解决方案：UT斯达康公司提供从勘测、设计、设备供应、施工、验收等一整套完整的解决方案。
■ 轻松的网络维护：维护和排障简单；无需额外的网管软件，就可以对室内基站进行管理。
各种方案配合使用、按需实施对于目标楼宇，确定采用何种解决方案的流程；
①设备运营商提出楼宇覆盖要求
②UT斯达康公司对运营商的要求进行评估
③首先考虑在室外增补500mW基站(采用方案B)能否解决覆盖要求？
④如果方案B不可行，那么在室内增补10mW基站(采用方案A)能否解决覆盖要求？
⑤如果方案A仍不可行，那么就考虑“室内分布系统”(采用方案C)能否解决覆盖要求？
⑥UT斯达康公司和设备运营商协商解决，以最终确定何种方案
⑦将方案信息及时反馈至设备运营商
三、室内覆盖系统的组成
室内覆盖系统主要由信号源和信号分布系统两部分组成。
四、信号分布的基本方式
1. 无源天馈分布方式
通过无源器件和天线、馈线，将信号传送和分配到室内所需环境，以得到良好的信号覆盖。用于中小型地区。
2. 有源分布方式
通过有源器件(有源集线器、有源放大器、有源功分器、有源天线等)和天馈线进行信号放大和分配。
3. 光纤分布方式
主要利用光纤来进行信号分布。适合于大型和分散型室内环境的主路信号的传输。
4. 泄漏电缆分布方式
信号源通过泄漏电缆传输信号，并通过电缆外导体的一系列开口，在外导体上产生表面电流，从而在电缆开口处横截面上形成电磁场，这些开口就相当于一系列的天线起到信号的发射和接收作用。它适用于隧道、地铁、长廊等地形
五、 室内覆盖系统的工程建设
室内覆盖系统的建设可分为准备、设计、安装、验收、运行维护等阶段。
准备工作是指由技术人员对建筑物内的无线信号进行测试，确定工程选点。准备工作是整个工程的发起阶段，下述选点原则可供参考：
第一，尽量寻找室内信号不好、又有人流量的建筑物作为室内覆盖选点的对象。
第二，选择城区内知名的高层建筑进行覆盖，如热卖出租的写字楼。就目前的网络优化手段而言，对于高层空间的无线干扰及乒乓切换效应，没有其它更为有效的解决方案。
第三，分析宏蜂窝话务情况、划定高话务区域，然后在高话务区域寻找话务热点建筑，利用室内覆盖系统吸收建筑物内的话务，从而缓解宏蜂窝容量方面的压力。一般可选择城区中心人流量大的商场、酒肆等，不论信号覆盖情况如何，均考虑进行覆盖。
设计考虑因素：
※ 信号源
※ 场强分布
※ 上行信噪比
※ 互调干扰
※ 上下行平衡
※ 传输和分配损耗
※ 施工难度
※ 造价
六、如何评价一个好的室内覆盖系统：
1．以最少的设备满足设计要求；
2．不会因增加室内覆盖系统而影响整个网络的性能；
3．兼容所有移动通信体制：CDMA800，GSM900，DCS1800，3G(2GHz频段，增加新的系统简单方便；
4．使用寿命长，具有远程监控能力，管理维护方便；
5．综合考虑性价比。
七、宝威室内覆盖网络介绍
随着移动通信的普及化、用户对服务质素的要求也随之提高，因此产生对室内、隧道及地铁内使用电话的要求。如果仅靠室外基站覆盖，在室内将会存在接收不稳定及在地面下范围无法接收的问题。同时，大量现代建筑物由于容量的原因更不能靠室外基站覆盖。原始的解决方法是在该建筑物楼顶加设用于接收建筑物附近基站信号的真放站，但这种做法由于存在严重的身频信号干扰问题，因而效果并不理想。
当移动运营商有多个系统时（如CDMA、GSM、DCSI800与3G、UMTS），要在有限的室内空间装设多个独立天馈线系统来分别舆不同系统的信号是不切实际的。宝威公司经过多年的研究，发展出宽频多路室内及隧道覆盖的系统处理方案，可把所有这些系统通过单个分布天线网络传输，与此同时开发了相应的配套设备并已投入应用。
宝威宽频射频覆盖网络的解决方案是，当铁路、隧道、大型建筑室内或地下需要引入PAS等信号时，可将各套系统的设备在同一机房连接到宝威射频合路系统，经过射频合路系统的处理，将多频段、多载频射频信号合成一路干净的、符合各个系统各自指标的信号输出，再经过放大及选用合适分配比例的分路器，连接到共用的天馈线或泄露电缆对各处进行覆盖，该种系统不仅解决了干扰问题，更会大幅度减少建造及维护成本，还可以把室内景观的影响减至最少。
凭着先进的技术与丰富的经验，宝威电子有限公司创新开发了一种混合型室内覆盖系统技术。该种技术可最大限度地需要覆盖的建筑物内提供连续、平均与无盲区的射频信号覆盖，令掉话率与过区切换特性大幅改善。这种技术已应用于埃信电信有限公司参与设计、调试及提供全套设备的包括香港会议展览中心分布系统在内的多个室内隧道覆盖工程中，技术优势非常明显。
八、宝威室内分布天线系统无源射频器件的优点：
● 宽带700MHz～2200MHz
● 极低的互调产物指标（-130dBc～150dBc）
● 低插损：0.2～0.3dB
● 低VSWR：1.1～1.3
● 放大器：高线性，满功率输出时互调指标可高达-60dBc
● 直放站：带外抑制于±1MHz 时大于55dB；带外杂散少于-50dBm
● 上下行噪声系数：2～2.5dB
● 合路平台采用模块式设计便于系统扩展
射频放大器与直放站的优点
●所有产品均由宝威公司提供全套整机散件组装，以保证制成品具最优越的性能及最高的可靠性
