顺源推出电动汽车PID系统专用低成本、高精度模拟信号隔离放大器

专为电动车PID系统信号隔离处理、锂电电源管理等设计方案的配套选型

专为电动车PID系统信号隔离处理、锂电电源管理等设计方案的配套选型

    顺源科技针对当前电动汽车、太阳能/风能发电、轨道交通等节能环保大型项目的技术发展、更新对各种电子元器件配套需求，专门研发出一系列适合大型项目现场数据采集与监控（SCADA）硬件装置的配套产品，以方便工程师在各项目的系统设计中选型使用。SCADA系统要实现数据采集、设备控制、测量、参数调节以及各类信号报警等各项功能，就要把现场的压力、温度、湿度、流量、速度、液位、位移等传感器感应的信号进行采集、隔离转换处理。而不同的传感器由于工作方式、配电、输出信号类型等方面的差异，对隔离放大器产品的功能选择和匹配上也不相同。

    以下介绍的低成本、高精度模拟信号隔离放大器，在电动车传感器信号处理、锂电电源管理等设计方案中有些制造商已成功设计及应用。SunYuan ISO系列模拟信号隔离放大器，是一种将输入信号隔离放大、转换成按比例输出的直流信号混合集成电路。产品广泛应用在电力、远程监控、仪器仪表、医疗设备、工业自控等需要电量隔离测控的行业。该IC在同一芯片上集成了一个磁电耦合DC/DC变换电源和一个模拟信号输出的磁电或光电耦合隔离放大器。输入及输出侧宽爬电距离及内部隔离措施使该芯片可以实现信号输入/输出/辅助电源，3KVDC 三隔离。ISO系列产品使用非常方便，只需少量外部元件，即可实现信号长线无失真传输。

    典型应用：

　直流电流 / 电压信号的隔离、转换及放大
　工业现场信号隔离及长线传输
　模拟信号地线干扰抑制及数据隔离、采集
　仪器仪表与传感器信号收发
　非电量信号变送
　信号远程无失真传输
　电力监控、医疗设备隔离安全栅

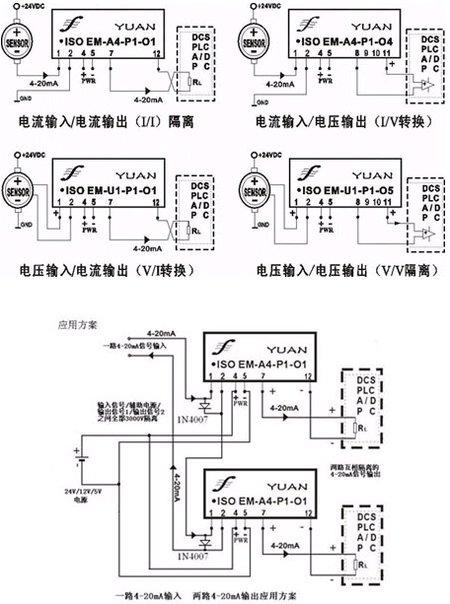

　传感器4-20mA等模拟信号一进二出、二进二出隔离信号的功能实现

　 ISO系列光电隔离放大器产品采用了直流信号模拟调制技术，全量程内的零点与满度可以按现场传感器要求进行调整和设定。与磁电隔离的产品相比具有较强的抗EMC电磁干扰和高频信号空间干扰特性。

    产品特点：

　低成本、小体积,SIP 12Pin符合UL94V-0标准阻燃封装
　只需外接电位器即可调节零点和增益
　电源、信号：输入/输出 3000VDC 三隔离
　辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
　0-75mV/0-2.5V/0-5V/0-10V等电压信号；0-1mA /0-10mA/0-20mA/ 4-20mA等电流信号
　　之间的相互隔离、放大及转换
　工业级温度范围: -45 ~ +85 ℃
　有较强的抗EMC电磁干扰和高频信号空间干扰特性

    详细技术资料：0755-21346276  13006667916  王萍
    http://www.sun-yuan.com/download/2008102718481641112.pdf

    ISO EM系列磁电隔离放大器产品采用的是信号载波技术。全量程内信号输入与输出的零点与满度是一一对应的，无需调整和设定。与光电隔离的产品相比具有高精度、低温漂等特点。

    产品特点：

　低成本、小体积,可直接焊在PCB板上装入仪器内部
　无需外接元件，免零点和增益调节，使用方便
　电源/信号输入/信号输出 3000VDC 三隔离
　辅助电源：5VDC，12VDC，15VDC，24VDC等单电源供电
　0-75mV/0-2.5V/0-5V/0-10V/0-±100mV/0-±5V/0-±10V等电压信号；
　0-10mA/0-20mA /0-±10mA/0-± 20mA/4-20mA等电流信号之间的相互隔离、放大及转换
　工业级温度范围: -45～+85 ℃
　在EMC（电磁干扰）有要求的使用场合应注意增加电磁干扰抑制电路或采取屏蔽措施

    详细技术资料：　0755-21346276  13006667916   王萍
    http://www.sun-yuan.com/download/200941170021343.pdf
