智能化蓄电池容量放电测试系统(图)
2005/10/26 17:31:50
上海东宇通讯设备有限公司 供稿
系统组成

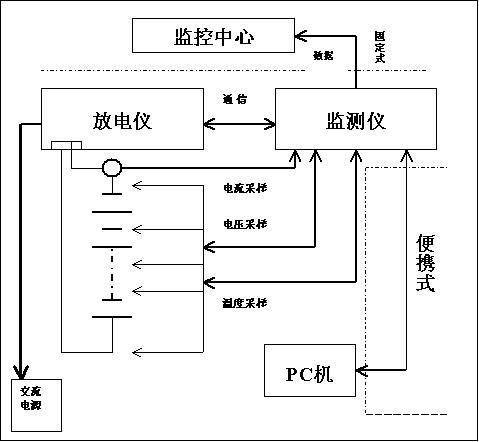

图为整个蓄电池放电测试系统的简图
1、便携式
将容测仪的直流输入部分的正负接线连接到蓄电池的正负极上,交流部分的接线则连接在相应的交流电源上。监测仪按照顺序将接线夹子固定在每个蓄电池上。随后将监测仪的通信口分别与计算机和放电仪连接,构成如图的结构。这样就是便携式的基本连接方法。然后通过对计算机的操作旧可以让这个系统工作,并且记录相关数据,由计算机得出每只蓄电池的剩余容量。
2、固定式
固定式的连接方法可以同便携式的连接方法,由PC机计算蓄电池的剩余容量的结果。但固定式可以脱离计算机,由监测仪计算出蓄电池的剩余容量,并且回送至需要的平台上。这样就减少了设备并且可以根据需要固定在任意位置或标准尺寸的机架上。
优越特性

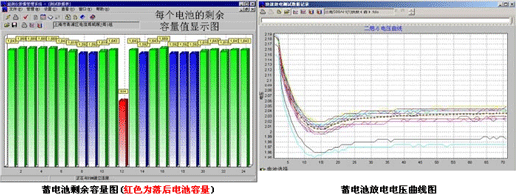

本系统可只通过监控软件在容测仪对电池容量测试时,计算机对监测仪所采集的数据进行整理和分析,形成直观明了的数据图表、内置数据库、能自动记录每次测试时的各种数据和信息
快速放电预测蓄电池剩余容量
利用本系统的快速放电测量操作,可以以0.15C的放电率,在短短的7~30分钟之内快速预测被测蓄电池组的容量。并且可以预测出每个单体电池的剩余容量,其准确度在80%以上。利用这一项功能,可以对大量的蓄电池进行快速测量,大大提高测量的效率,便于快速了解蓄电池的状态。该系统具有24对探头,可以直接连接到每个单体蓄电池的两端,在系统放电测试过程当中,每个单体电池的情况可以利用监测软件很直观的反映出来,而及时发现落后电池,为蓄电池组的维护提供便利。
深度放电对蓄电池剩余容量更精确的测量和维护
利用本系统的深度放电测量操作,可以以0.1C的标准放电绿,对被测蓄电池组进行深度放电测量或者维护。在放电测量过程中可以无需人工值守,而只要预先设定好终止放电条件:终止放电电压,放电时间,或放电按时数,只要满足三个条件中的任意一个条件,该系统就会自动停止放电,自动记录数据,从而避免了系统放电过程中大量的人工操作。
应用范围
该系统在通信设备运用维护部门和通信建设部门都得到了广泛的应用,我公司也在使用该系统进行蓄电池的代维护,主要用于:
新电池组的工程验收
当通信设备安装工程完成后,需要对蓄电池组本身的性能和安装的质量进行验收,采用该系统进行测试后,得到一组测试数据和图表,直观反映了蓄电池组的工作性能,可以及早发现蓄电池组和安装的缺陷、达到验收的目的。由于系统测试的准确性相当高,也得到了许多蓄电池厂家的欢迎。
按规范要求进行日常维护
按通信设备维护规范的要求,需要定期对蓄电池组进行充放电维护,以保证蓄电池组的工作性能和使用寿命。采用该系统进行容量放电测量,可以准确地找出落后电池,并通过充放电循环,可以有效的恢复落后蓄电池的容量,满足日常维护的需要。通过日常的测量可以建立蓄电池组的档案,一旦发生停电故障,可以对蓄电池的持续供电能力做出较准确的估计,确保通信不中断。
测量和鉴定蓄电池组
当蓄电池达到一定的使用年限后,采用该系统对蓄电池组进行鉴定测量,以确定蓄电池组是否达到了报废的程度,为管理部门决策体统可靠的依据。
图为整个蓄电池放电测试系统的简图
1、便携式
将容测仪的直流输入部分的正负接线连接到蓄电池的正负极上,交流部分的接线则连接在相应的交流电源上。监测仪按照顺序将接线夹子固定在每个蓄电池上。随后将监测仪的通信口分别与计算机和放电仪连接,构成如图的结构。这样就是便携式的基本连接方法。然后通过对计算机的操作旧可以让这个系统工作,并且记录相关数据,由计算机得出每只蓄电池的剩余容量。
2、固定式
固定式的连接方法可以同便携式的连接方法,由PC机计算蓄电池的剩余容量的结果。但固定式可以脱离计算机,由监测仪计算出蓄电池的剩余容量,并且回送至需要的平台上。这样就减少了设备并且可以根据需要固定在任意位置或标准尺寸的机架上。
优越特性
本系统可只通过监控软件在容测仪对电池容量测试时,计算机对监测仪所采集的数据进行整理和分析,形成直观明了的数据图表、内置数据库、能自动记录每次测试时的各种数据和信息
快速放电预测蓄电池剩余容量
利用本系统的快速放电测量操作,可以以0.15C的放电率,在短短的7~30分钟之内快速预测被测蓄电池组的容量。并且可以预测出每个单体电池的剩余容量,其准确度在80%以上。利用这一项功能,可以对大量的蓄电池进行快速测量,大大提高测量的效率,便于快速了解蓄电池的状态。该系统具有24对探头,可以直接连接到每个单体蓄电池的两端,在系统放电测试过程当中,每个单体电池的情况可以利用监测软件很直观的反映出来,而及时发现落后电池,为蓄电池组的维护提供便利。
深度放电对蓄电池剩余容量更精确的测量和维护
利用本系统的深度放电测量操作,可以以0.1C的标准放电绿,对被测蓄电池组进行深度放电测量或者维护。在放电测量过程中可以无需人工值守,而只要预先设定好终止放电条件:终止放电电压,放电时间,或放电按时数,只要满足三个条件中的任意一个条件,该系统就会自动停止放电,自动记录数据,从而避免了系统放电过程中大量的人工操作。
应用范围
该系统在通信设备运用维护部门和通信建设部门都得到了广泛的应用,我公司也在使用该系统进行蓄电池的代维护,主要用于:
新电池组的工程验收
当通信设备安装工程完成后,需要对蓄电池组本身的性能和安装的质量进行验收,采用该系统进行测试后,得到一组测试数据和图表,直观反映了蓄电池组的工作性能,可以及早发现蓄电池组和安装的缺陷、达到验收的目的。由于系统测试的准确性相当高,也得到了许多蓄电池厂家的欢迎。
按规范要求进行日常维护
按通信设备维护规范的要求,需要定期对蓄电池组进行充放电维护,以保证蓄电池组的工作性能和使用寿命。采用该系统进行容量放电测量,可以准确地找出落后电池,并通过充放电循环,可以有效的恢复落后蓄电池的容量,满足日常维护的需要。通过日常的测量可以建立蓄电池组的档案,一旦发生停电故障,可以对蓄电池的持续供电能力做出较准确的估计,确保通信不中断。
测量和鉴定蓄电池组
当蓄电池达到一定的使用年限后,采用该系统对蓄电池组进行鉴定测量,以确定蓄电池组是否达到了报废的程度,为管理部门决策体统可靠的依据。
