SBAS设备以干接点方式实现基站监控的解决方案(图)
2005/10/27 14:54:42
大诚电讯（深圳）有限公司 供稿
一、SBAS-5产生背景：
应用BSMS设备实现基站监控时，要求基站和监控中心之间必须提供一条数据通道，或者是E1时隙，或者是PSTN链路，或者是GPRS/CDMA1X信道等等。这将占用通信资源，耗费一定的设备成本和运营成本。是否可以不占用和耗费这些资源和成本，而实现基站监控呢？大诚电讯经过对基站设备的研究和实践，给出了解决方案。
我们看到，在很多基站设备中，配备了一组干接点数据采集接口，通过这些接口，可以把二进制数据传递到BSC/MSC的数据接口，这就自然解决了基站监控数据的传输问题。同时我们也看到，基站监控的最重要内容，就是二进制状态的各种告警信息的采集和处理，虽然干接点接口不能传递连续的模拟数据，但是它传递的告警数据已经可以满足监控的基本需要。根据这个原理，大诚电讯开发了简单基站告警系统——SBAS-5，提供了使用干接点方式监控基站的完整解决方案。这种方案和使用BSMS监控基站相比，具有节省信道资源成本的优势，适合在监控要求比较简单，不需要数据监测和控制的场合；在某些信道资源短缺、昂贵的场合，成为唯一可选的监控方案。
二、SBAS-5原理和功能：
SBAS-5具有干接点输出接口，它将各种被监测量转变为开关量信号，输出到被监控局站设备的干接点信号采集接口，传输到监控中心。它用来向中心传递基站的告警信号或者某些状态信号。它配备13个通用接口（其中2个是0～5V接口），可以实现对各种模拟量和开关量的采集。可以接入1台智能设备（如开关电源）。通过设置将采集到的智能非智能数据转变为二进制开关量信号，输出到24路干接点接口。
这种输入接口配置显示出SBAS具有三种数据采集处理能力：
* 直接采集二进制告警/状态数据传送到基站干接点接口，如烟雾传感器输出的烟雾告警，门磁传感器反映的开门和关门状态等。
* 采集模拟量数据，通过电脑处理，分析转化为需要的二进制告警/状态数据如采集温度数据，设置3档告警门限，当温度升高时，顺序发出机房温度高一般告警、机房温度高重要告警、机房温度高紧急告警；采集电池总电压信号，当电电池放电/充电，电压变化跨越54、52、50、49、48V时，给出电压值状态之时，使中心掌握电压变化情况等。
* 采集智能设备数据。设备电脑通过协议分析，从智能设备中提取二进制告警/状态数据，直接送出，如开关电源综合告警、各个模块告警等；也可以将采集到的模拟数据转变为二进制数据上送。
BSMS-5配备了液晶显示屏和键盘，方便现场进行配置和调试监控。
BSMS-5配置了一个异步串行通信接口，用于对设备进行参数配置和调试。这个接口也可以用于对监控中心进行通信，当被监控的基站具备数据信道，或需要采用数据监控方式时，可以方便地升级到数据监控方式。
在监控中心，监控软件从BSC/MSC的数据接口中获取基站的干接点数据，经软件处理，显示声光告警和设备状态。
SBAS设备的基本技术指标同BSMS设备。

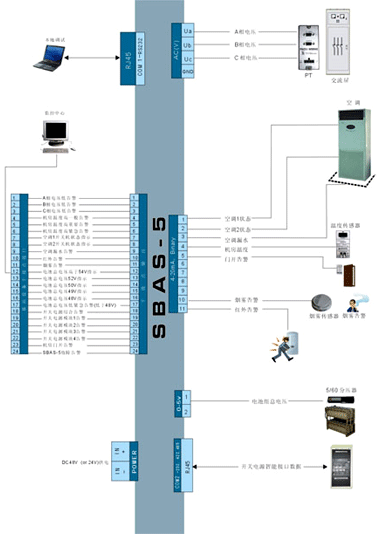

使用干接点方式监控基站示例如图所示。
应用BSMS设备实现基站监控时，要求基站和监控中心之间必须提供一条数据通道，或者是E1时隙，或者是PSTN链路，或者是GPRS/CDMA1X信道等等。这将占用通信资源，耗费一定的设备成本和运营成本。是否可以不占用和耗费这些资源和成本，而实现基站监控呢？大诚电讯经过对基站设备的研究和实践，给出了解决方案。
我们看到，在很多基站设备中，配备了一组干接点数据采集接口，通过这些接口，可以把二进制数据传递到BSC/MSC的数据接口，这就自然解决了基站监控数据的传输问题。同时我们也看到，基站监控的最重要内容，就是二进制状态的各种告警信息的采集和处理，虽然干接点接口不能传递连续的模拟数据，但是它传递的告警数据已经可以满足监控的基本需要。根据这个原理，大诚电讯开发了简单基站告警系统——SBAS-5，提供了使用干接点方式监控基站的完整解决方案。这种方案和使用BSMS监控基站相比，具有节省信道资源成本的优势，适合在监控要求比较简单，不需要数据监测和控制的场合；在某些信道资源短缺、昂贵的场合，成为唯一可选的监控方案。
二、SBAS-5原理和功能：
SBAS-5具有干接点输出接口，它将各种被监测量转变为开关量信号，输出到被监控局站设备的干接点信号采集接口，传输到监控中心。它用来向中心传递基站的告警信号或者某些状态信号。它配备13个通用接口（其中2个是0～5V接口），可以实现对各种模拟量和开关量的采集。可以接入1台智能设备（如开关电源）。通过设置将采集到的智能非智能数据转变为二进制开关量信号，输出到24路干接点接口。
这种输入接口配置显示出SBAS具有三种数据采集处理能力：
* 直接采集二进制告警/状态数据传送到基站干接点接口，如烟雾传感器输出的烟雾告警，门磁传感器反映的开门和关门状态等。
* 采集模拟量数据，通过电脑处理，分析转化为需要的二进制告警/状态数据如采集温度数据，设置3档告警门限，当温度升高时，顺序发出机房温度高一般告警、机房温度高重要告警、机房温度高紧急告警；采集电池总电压信号，当电电池放电/充电，电压变化跨越54、52、50、49、48V时，给出电压值状态之时，使中心掌握电压变化情况等。
* 采集智能设备数据。设备电脑通过协议分析，从智能设备中提取二进制告警/状态数据，直接送出，如开关电源综合告警、各个模块告警等；也可以将采集到的模拟数据转变为二进制数据上送。
BSMS-5配备了液晶显示屏和键盘，方便现场进行配置和调试监控。
BSMS-5配置了一个异步串行通信接口，用于对设备进行参数配置和调试。这个接口也可以用于对监控中心进行通信，当被监控的基站具备数据信道，或需要采用数据监控方式时，可以方便地升级到数据监控方式。
在监控中心，监控软件从BSC/MSC的数据接口中获取基站的干接点数据，经软件处理，显示声光告警和设备状态。
SBAS设备的基本技术指标同BSMS设备。
使用干接点方式监控基站示例如图所示。
