大型工业企业UPS解决方案(图)

方案1:LDC DP系列工业型UPS
　　
　　艾迪森LDC数字化智能工业型超隔离在线式UPS,是针对大型工业企业特点而设计。

　　系统原理框图

● 系统组成
※ UPS本体
　　包括:　整流器、逆变器、输出隔离变压器、静态旁路开关、手动维修开关、控制单元、显示单元等
※ 旁路隔离稳压柜
　　包括：隔离变压器、稳压调压器、控制仪表等
※ 配电柜
　　根据设计院要求定制　
● UPS技术特点
　　※ 整流器、充电器采用SCR设计, 转换器、逆变器采用IGBT设计
　　※ 32位DSP数字控制技术
　　※ 可通过软件程序进行参数控制
　　※ 快速充电设计
　　※ 高达0.85的输入功率因数
　　※ 最多8台的并联冗余系统
　　※ 极高的整机效率
　　※ 低于15%的输入电流畸变
　　※ 国际标准通讯协议
● UPS系统特点
　　※ 全内置设计
　　　 输出隔离变压器、手动、自动旁路全部设计在UPS主机内，无须外加或另外配置.
　　※ 全冗余设计
　　　整流器、逆变器、静态旁路等主要部件的控制电源,及主控板之微处理器、散热风机全部采用双套冗余运行,任何单点故障不会影响整机运行。
　　※ 全中文化显示
　　　 大屏幕LCD液晶显示、UPS监控软件全部中文化显示, 操作简单明了。使管理人员操作无语言障碍,一学就会。
　 ※ 全模块化设计
　　　 即插即用功能性模块化设计,维护维修容易,快速, 可大幅度的缩短保养时间。
　 ※ 全数字化控制
　　　 使用DSP及IGBT等控制及开关组件：有效增加系统稳定度及提高机器效率.
　 ※ 智能并联热备份
　　　 无须并机板, 只需一根通讯线, 两台主机即可并联冗余运行.
　 ※ 人性化的操控设计
　　　 无程序式的操控限制,操作简单,不同于其他品牌的UPS有严格的操作程序限制。
　 ※ 超宽输入电压
　　　在满载的情况下,输入电压非常宽300VAC~500VAC,因此,在大多数UPS要靠电池放电才能保证输出电压稳定的情况下,它们还能够按正常的方式运行.
　 ※ 智能监控及散热风扇转速控制：任何风扇的故障都可以在UPS面板或通过RS232接口监控到,风扇转速能依负载状况自动调整,延长风扇的使用寿命,减少噪声。
　 ※ 静态开关切换时间极短,为无扰动切换.采用32位DSP数字控制技术,及电流型检测方式,将切换时间降为0.
　 ※ 资料记录能力：每一个不正常状况发生的资料及时间都会储存在UPS里,因此用户能够清楚了解UPS发生的任何状况,即使在没有电源的情况下,储存在UPS里的资料也不会被清掉。
　 ※ 网络管理系统支持：HP OpenView, SUN SunNet Manager,IBM NetView, Novell NMS, Accton AccView, MegaTec SNMPView, Other SNMP Compliant NMSs.
　 ※ 智能通讯接口：一个RS232串口，四个RS485串口，一组干接点，可进行多种方式通讯。同时接驳SNMP装置，实现远程网络管理。

方案2:LDC MP系列工业型UPS
　　
　　艾迪森LDC MP系列针对工业企业专用UPS/逆变器。采用交直流双路输入，提供安全、可靠、智能的供电系统。

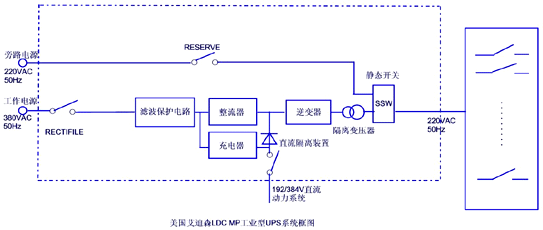

　　系统原理框图

● 系统组成
※ UPS本体
　　包括: 输出隔离变压器、整流器、逆变器、静态旁路开关、直流隔离二极管、控制单元、显示单元等
※ 旁路隔离稳压柜（选配）
　　包括：手动维修开关、隔离变压器、稳压调压器、控制仪表等
※ 配电柜
　　根据设计院要求定制　
● UPS系统特点
　　※ 采用DSP控制技术及IGBT组件，大幅提高系统的可靠性
　　※ 采用独特并联技术，可实现多台并联
　　※ 交流输出、旁路超级隔离
　　※ 过载能力、抗干扰能力强
　　※ 超宽交流输入电压范围145V~315VAC
　　※ 超宽交流输入频率范围45Hz~65Hz
　　※ 两段式锁相回路自动跟踪与发电机完全兼容
　　※ 特殊五段过载保护及定功率设计，更适用于各种类型的负载
　　※ 中文液晶LCD显示（可选）
　　※ 开机无浪涌电流
　　※ 24小时远程自动叫修服务
　　※ 单一控制PC板设计，即提高了整机的可靠性，更便于机器的维修
　　※ 人性化的操控设计，使用安全方便，即使不按程序开机也不会造成UPS损坏
　　※ 完善的保护功能：过载、过温、输出短路、电池低电压、电池高电压，系统皆能自动关机
　　※ 智能通讯接口RS232，SNMP及干接点通讯方式可选
●UPSilon2000监控软件
功能强大的智能通讯管理软件UPSilon2000，使MP真正实现了多用途的通讯和监测。
※MP提供多种监测方式，包括一个RS232，及可选择的SNMP网络适配器，与UPSilon2000监控软件共同组成智能化UPS供电系统。
※提供三种接点信号可供用户自动化设备配合使用，对UPS故障、市电停电、电池低电压进行远程报警。
※数据图形显示UPS输出/输入电压、频率、负载、温度及电池容量等资料的即时状态。
※选配SNMP Adapter，可透过局域网或国际网络进行远端监控UPS，让使用者可以不受空间的限制，更有效的管理电力。
※当UPS处于非正常状态时，除精确的自动安全存档、安全关机外，更增加多方位的自动警报传送功能，包括自动传呼、E-mail、呼叫手机等，在第一时间内，进行必要的应变处理。
※支援作业系统：Novell Netware, MS-DOS, Microsoft Windows 3.1, Microsoft Windows 95, Microsoft Windows 98, Microsoft Windows 2000, Microsoft Windows NT.
※支持网络管理平台：HP Open View，SUN SunNet Manager，IBM NetView, Novell NMS, Accton AccView, Other SNMP Compliant NMSs.
