仪表用步进电机驱动专用模块解决方案(图)
2005/10/9 17:41:30
英恒科技（中国）有限公司 供稿

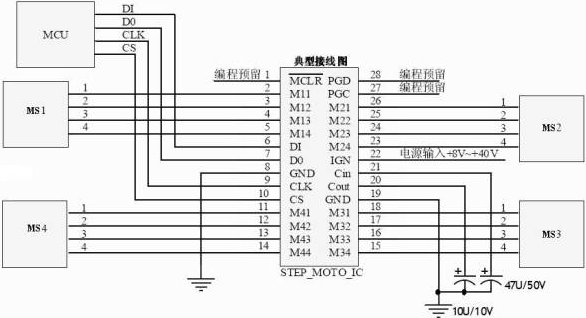

仪表用步进电机驱动专用模块是由一个单片机（PIC16F630）和4组步进电机驱动片组成一个共有28PIN引脚的专用模块。它通过SPI总线结构的通讯接口，从主控单片机接受电机控制的信号（电机的目标位置）和设定数据（电机的转速，初始位置），而后自行产生所有电机的驱动脉冲和控制信号。该模块可以极大程度减少仪表系统中主控芯片资源在驱动仪表电机上的负担，从而更好的做到系统的优化。
