总配线架（MDF）中的过流、过压保护方案(图)

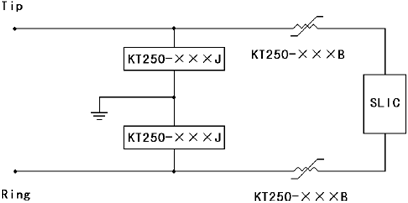

　　电信线路经常由于电力感应、雷电或与工频电力线路搭接等故障导致中心局中敏感的交换机设备或传输设备损坏。总配线架（MDF）主要用于中心局中，以保护异常情况发生时中心局中的设备不受损坏。目前本公司生产的KT250、KT250-B、KT600-B及KT250-T 等系列高分子PTC 热敏电阻和KT2SA
×J 半导体固体放电管一起用于总配线架的保安单元中，可以满足过流和过压保护的要求，同时帮助保安单元满足中国通信行业标准YD/T 694-1999-2002、北美TelcordiaGR-974 及ITU-T K.20 等标准，典型的使用电路如上图所示。本公司KT250 系列热敏电阻中的部分规格还可以满足某些要求快速保护的领域，如维持电流为90 毫安的KT250-090 和KT250-090B规格中的部分产品可以满足1.0 安培动作时间小于0.3 秒的要求，保证动作时间小于交换机保护元件的动作时间，使保护过程更加安全可靠。

用户设备中的过流、过压保护方案：

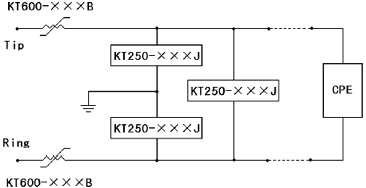

　　本公司提供的KT600-B 系列高分子PTC 热敏电阻与固体放电管一起应用于各种用户设备（CPE），如传真机、56K 调制解调器、电缆、ISDN、ADSL、HDSL 等调制解调器、应答机、POS设备等，可使之满足UL1950 和FCC68 部分的雷击电涌、电力接触和电力感应等要求。典型的保护电路如图所示，电路中可能需要串接一只电阻，以保证线路中的电流不超过固体放电管最大额定电流。这样的解决方案具有可以复位、可多次重复提供保护的优点。通过使用本公司KT600-B 和相应的固体放电管等设计的一次、二次或三次保护电路，还可以使网络设备满足Telcordia GR-1089 要求。
