11月14日北京讯，凌特公司（Linear Technology Corporation）新推出的高性能正交调制器为 850MHz 至 965MHz GSM、CDMA2000、ISM 和 RFID 调制器应用而优化。LT5568 接受 I（输入相位）和 Q（正交相位）基带信号并直接调制到射频传输频率上。其零中频（Zero-IF）发送器架构使基站设计师能够获得高性能，同时减少器件数量、缩小尺寸并节省系统成本。该产品具有卓越的线性度，在 850MHz 时的 OIP3（输出 3 阶截取点）为 22.9dBm，而 OIP2（输出 2 阶截取点）为 63dBm。
LT5568 的噪声层为 -160.3dBm/Hz，其镜频抑制为 -46dBc，并具有 -43dBm 的 LO 泄漏。这款器件满足或超过了 GSM 蜂窝基站以及其他高性能无线基础设施发送器的动态范围要求。

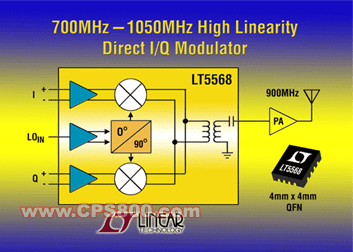

LT5568 是一款高度集成的芯片，由两个匹配的高线性度混频器、一个精确的 0o 和 90o移相器、一个 50Ω LO 输入缓冲器、50Ω I 和 Q输入、以及一个输出在 700MHz 至 1050MHz 频带内匹配到 50Ω 的片上射频变压器组成。该射频变压器汇总来自I 和 Q 通道混频器输出的已调制信号，并将差分信号转换成单端输出信号。LO 输入也是单端的，因此减轻了设计工作的负担。
这两个片上混频器获得了很好的平衡，从而可实现卓越的 LO 泄漏性能。在未校准的情况下，当 LO 输入功率为 0dBm 时，在 850MHz 上的射频输出泄漏为极低的 -43dBm。类似地，片内精准移相器的准确度很高（失配误差小于 0.5°），从而实现了一个 -46dBc 的未校准镜频抑制性能。
LT5568 用单 5V 电源工作。典型工作电流为 117mA。该器件可以用 ENABLE 引脚关断。禁止工作时，该芯片消耗最高 50uA 静态电流以节省功率。对于半双工或时分复用操作模式，可采用 ENABLE 引脚来快速接通和关断该芯片。
LT5568 采用 16 引脚 4mm x 4mm 表面贴装 QFN 封装。以 1,000 片为单位批量购买，每片起价为 5.35 美元，该器件已有现货供应。
LT5568 的噪声层为 -160.3dBm/Hz，其镜频抑制为 -46dBc，并具有 -43dBm 的 LO 泄漏。这款器件满足或超过了 GSM 蜂窝基站以及其他高性能无线基础设施发送器的动态范围要求。
LT5568 是一款高度集成的芯片，由两个匹配的高线性度混频器、一个精确的 0o 和 90o移相器、一个 50Ω LO 输入缓冲器、50Ω I 和 Q输入、以及一个输出在 700MHz 至 1050MHz 频带内匹配到 50Ω 的片上射频变压器组成。该射频变压器汇总来自I 和 Q 通道混频器输出的已调制信号，并将差分信号转换成单端输出信号。LO 输入也是单端的，因此减轻了设计工作的负担。
这两个片上混频器获得了很好的平衡，从而可实现卓越的 LO 泄漏性能。在未校准的情况下，当 LO 输入功率为 0dBm 时，在 850MHz 上的射频输出泄漏为极低的 -43dBm。类似地，片内精准移相器的准确度很高（失配误差小于 0.5°），从而实现了一个 -46dBc 的未校准镜频抑制性能。
LT5568 用单 5V 电源工作。典型工作电流为 117mA。该器件可以用 ENABLE 引脚关断。禁止工作时，该芯片消耗最高 50uA 静态电流以节省功率。对于半双工或时分复用操作模式，可采用 ENABLE 引脚来快速接通和关断该芯片。
LT5568 采用 16 引脚 4mm x 4mm 表面贴装 QFN 封装。以 1,000 片为单位批量购买，每片起价为 5.35 美元，该器件已有现货供应。
