低压配电系统防雷解决方案(图)

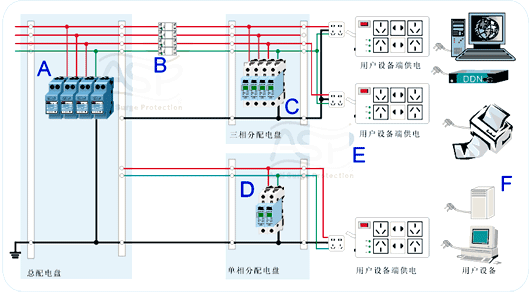

IEC电源三级防雷示意图

注意事项：

　　电源防雷相关的注意事项 SPD（防雷器）的安装

注意安装位置、连接导线、失效保护装置以及级间安装距离等。 防雷熔断丝或空气开关的选择 导线的选择和连接

　　导线应该尽可能短，截面积应尽可能大

地线问题

　　应该采用综合接地网，如果因为设备独特的要求采用独立接地情形下，应在两个地网之间连接地电位均衡器级间安装距离应符合规定


IEC CLASS-I 第一级电源防雷

　　适用于电源线从 LPZ0 区进入 LPZ1 区 之电源线的防雷保护和等电位连接 参照IEC防雷分区
　　要求:<1>10/350us电流大于 20KA （8/20us波电流约 80 KA） <2>保护距离要求

　　三相电源适用的防雷器型号

　　PPS-I/3-140BA PPS-I/3-100BA　- 电源防雷箱（内置 ASafe 防雷模块、雷击计数、遥信触点、声光报警、零地保护NPE模式、差模保护模式）

　　ASafe-25　(优选)ASafe-15　- ASafe 10/350us 一、二级电源防雷模块(B+C),适用于低压配电系统入户端的防雷保护

　　AM1-40/4　AM1-40/3+NPE - AM系列防雷模块/零地保护模式NPE组合（遥信触点附加功能）

　　单相电源适用的防雷器型号

　　ASafe-25　ASafe-15　- ASafe 10/350一、二级电源防雷模块(遥信触点附加功能）

　　AM1-40/2　AM1-40/1+NPE - AM系列防雷模块/零地保护模式NPE组合（遥信触点附加功能）
　　
　　相关产品:

　　PPS-L 、PPS-I系列 : PPS-L/3-200BA | PPS-L/3-160BA | PPS-L/3-100BA | PPS-I/3-140BA | PPS-I/3-100BA | PPS-I/3-100A | PPS-I/3N-100A | PPS-I/3-100 | PPS-I/3N-100 | PPS-I/3-60AM | PPS-I/3-60A

　　ASafe系列: ASafe-15 | ASafe-25 | ASafe-35 | ASafe-NPE

　　AM1系列 : AM1-40/1 | AM1-40/2 | AM1-40/1+NPE | AM1-40/3 | AM1-40/4 | AM1-40/3+NPE | AM1/0


CLASS TO CLASS 级间协调电感

　　适用于两级电源防雷器安装的线路距离不足15米时，使两级防雷器能够最大限度发挥作用

　　要求:级间协调电感的电流值应大于等于线路中空气开关的电流值

　　适用的级间协调电感型号

　　　　ADE-35　 - 35A 级间协调电感

　　代用方式

　　　　将第一级防雷器到第二级防雷器 或者 第二级防雷器到第三级防雷器之间的电源线延长至10米以上，并卷绕在一起
　　　　用3-4米线，缠绕9-12圈即可代用 级间协调电感器

IEC CLASS-II 第二级电源防雷 （三相防雷）

　　适用于电源线从 LPZ1 区进入 LPZ2 区 之电源线的防雷保护和等电位连接 参照IEC防雷分区
　　要求:<1> 8/20us电流大于 20KA <2>保护距离要求

适用的防雷器型号

　　PPS-II/3-40AM　- 电源防雷箱（ASP AM防雷模块、雷击计数、遥信触点声光报警附加功能）
　　PPS-II/3-40A　- 电源防雷箱（一体化MOV防雷模块、雷击计数、遥信触点声光报警附加功能）
　　PPS-II/3-40 - 电源防雷箱
　　PPS-II/3-20 - 电源防雷箱
　　AM2-20/4　- ASP防雷模块(遥信触点附加功能 后缀-S）
　　(优选)AM2-20/3+NPE　- ASP防雷模块零地保护模式NPE组合（共模/差模保护、遥信触点附加功能）

　　相关产品:

　　PPS-II系列 : PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |

　　AM2系列 : AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0


IEC CLASS-II 第二级电源防雷 （单相防雷）

　　适用于电源线从 LPZ1 区进入 LPZ2 区 之电源线的防雷 参照IEC防雷分区
　　要求8/20us电流大于 20KA

　　适用的防雷器型号

　　PPS-II/1-40 - 电源防雷箱
　　PPS-II/1-20 - 电源防雷箱
　　AM2-20/2　- ASP防雷模块(遥信触点附加功能 后缀-S）
　　(优选)AM2-20/1+NPE　- ASP防雷模块零地保护模式NPE组合（共模/差模保护、遥信触点附加功能）

　　相关产品:

　　PPS-II系列 : PPS-II/3-40A | PPS-II/3-40 | PPS-II/3-20 | PPS-II/1-40 | PPS-II/1-20 |

　　AM2系列 : AM2-20/1 | AM2-20/2 | AM2-20/1+NPE | AM2-20/3 | AM2-20/4 | AM2-20/3+NPE | AM2/0

IEC CLASS-III 第三级电源防雷

　　适用于电源线从 LPZ2 区进入 设备之电源线的防雷保护和等电位连接 参照 IEC防雷分区
　　要求:<1> 8/20us电流大于 10KA <2>保护距离10米

　　适用的防雷器型号

　　单相

　　A6-420NS[A6-420NS-PRO]　-　插座式电源防雷器（差模保护模式、地线错误指示、LED光报警、过载断路保护、级间协调电感、EMI滤波）　功率限制 - 2000W　
　　AM3-10/2　AM3-10/1+AM-NPE　- ASP防雷模块(遥信触点附加功能） - 功率不限

　　三相

　　AM3-10/4　　AM3-10/3+AM-NPE　- ASP防雷模块(遥信触点附加功能） - 功率不限

　　相关产品:

　　A6420系列 A6421带射频保护系列 A6422带电话保护系列 A6423 带网络保护系列 : LT A6-420 | LT A6-241 | LT A6-422 | LT A6-423 | LT A6-420NS | LT A6-241NS | LT A6-422NS | LT A6-423NS | LT A6-420NS-PRO

　　AM3系列: AM3-10/1 | AM3-10/2 | AM3-10/1+NPE | AM3-10/3 | AM3-10/4 | AM3-10/3+NPE | AM3/0


被保护设备

　　被保护设备可以是任何一种使用 [交流供电] 的设备

　　注意保护距离，不要从防雷器接出过长的电源线，如果线路太长，则需要在设备的电源进入端增加防雷插座。

　　例如：

　　UPS、稳压电源、服务器、交换机、终端机、光端机、存储设备
　　ATM、复印机、传真机、卫星接收机、精密测试仪、
　　专线通信设备、程控交换机、绘图仪、扫描仪...
　　电视机、Hi-Fi、家庭影院、DVD、VCD、LD、CD、功放 ...
　　注意UPS或者稳压电源也需要防雷保护。
　　当被保护设备的耐压水平特别低时，可能需要在设备前增加一级乃至多级防雷器，已达到限制电压低于耐压水平的防雷要求
