HFC光传输解决方案(图)

　　国际权威专家把宽带用户接入网称作信息高速公路的"最后一公里"。现在用户接入网有多种，如HDSL、ADSL、FTTC、HFC等。HFC网以其价格低、传输质量好、带宽宽（最高可达1G）以及和普通CATV兼容的特性正受到越来越多的青睐，并逐渐成这最佳的接入网方式之一。HFC网前端是一个宽带光纤网，靠用户侧的最末端是一个高品质宽带同轴网，图像、话音、数据可以通过频分复用方式调制到不同的频段上传送至用户家中。

　　青鸟华光电子股份有限公司生产的1310nm和1550nm CATV 光传输系统是为我国有线电视HFC网络的改造和建设而开发的具有业内先进水平的光纤传输设备。利用我公司生产的CATV光纤传输系统可建设CATV干线网或分配网，可组成HFC星型网、树型网或星树混合网，且我公司还提供统一的网络管理系统。

在CATV传输领域，我公司提供的产品主要有：
● 1310nm光发射机
● 1550nm光发射机
● 1310nm和1550nm通用型光接收机
● 1550nm光放大器
● 回传光发射机
● 回传光接收机
● CATV网管系统
● CATV可寻址收费管理系统

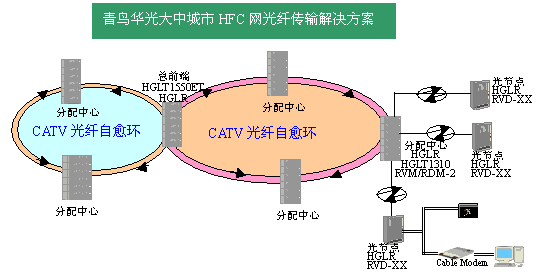

　　对于大中城市，由于人口居住集中，对数据通信的要求也比县城高，所以在城区的HFC网采用一级环形、二级星形的拓扑结构。由于城市市区面积较大，为保证电视信号的传输质量，可以将城区划分为几个分配中心，分配中心根据地理位置组成环形结构，每个分配中心均设在人口密集，住户集中的地带，覆盖约2、3千户。在环上，发射端下行光发射机采用HGLT1550ET（必要时加HGFA放大器）沿顺时针、逆时针方向同时发送同一光信号，采用发端并发、收端用光开关切换的工作方式，使环路具备双向的自愈能力。

　　在各分配中心，经光开关切换后的光信号进HGLR1310、1550通用光接收机，再送入HGLT1310光发射机，沿二级星形光纤分配网将下行信号送至每个光节点。为保证综合数据业务的开展，减小反向噪声，提高传输速率，每个光节点覆盖约500用户。光节点的上行信号沿二级光纤网通过RVD-XX光回传发射机传至分配中心，在分配中心用RVM-2或RDM-2回传接收机接收回传信号。

　　各分配中心和总前端之间采用IP OVER ATM（或IP OVER SDH、IP OVER OPTICAL）的方式组成宽带城域网，进行数据传输、电路出租、Intenet接入、IP电话、计算机联网等业务。这样就在城区组成了一个集视频、音频、数据传输于一体的高效综合业务宽带网。

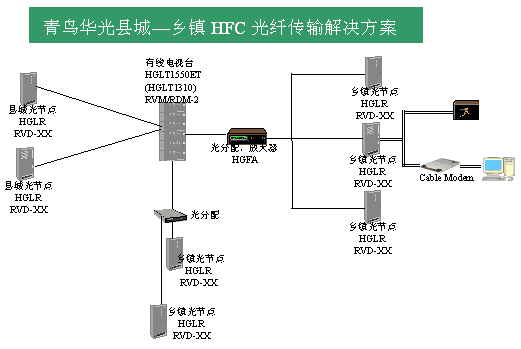

　　在较小的县城中，HFC光纤传输组网可选用星树形混合组网方式。对于距离近的光节点可采用HGLT1310系列光发射机方式传送下行信号，对于距离远的光节点采用HGLT1550ET和HGFA放大器结合的方式传送下行信号。接收端全部采用HGLR1310、1550通用型光接收机。对于需要图像、数据回传的光节点采用RVD-XX光回传发射机，在县城有线电视台用RVM-2或RDM-2回传接收机接收回传信号。这样就组成了一个经济实用、易于升级、集图像和数据传输于一体的宽带有线电视传输平台。
