企业局域网络解决方案(图)
2005/11/9 16:55:02
大连日新诚高科技有限公司 供稿
工程建设目标
通过企业网络建设实现计算机网络之间的安全、高速相互访问,为企业实现办公自动化和运行基于电脑计算机网络的应用信息管理系统提供良好的硬件平台,从而达到充分利用各种计算机信息技术使企业的办公、管理逐步实现计算机网络化、信息化、现代化的目的。
总体设计原则
电脑网络是所有信息网络应用的基础设施,其设计是否合理,对网络的应用和发展非常重要。
网络总体设计不仅要考虑到近期目标,也要为网络的进一步发展留有扩展的余地,因此需要统一规划和设计。
建设一个现代化的网络系统,应尽可能采用先进而成熟的技术,应在相当长的时间内保证其先进性。 根据企业的需求,我们确定了如下总体设计原则:
1. 实用性原则
网络系统应采用成熟可靠的技术和设备,达到实用、经济和有效的结果。
2. 开放性原则
网络系统应采用开放的标准和技术。
3. 可靠性原则
网络系统应确保很高的可靠性,具有高平均无故障时间和低平均故障率。
4. 安全性原则
网络系统应具有良好的安全性,确保网络系统和数据的安全运行。
5. 先进性原则
网络系统应采用先进的技术和设备,符合网络未来发展的潮流。
6. 高效性原则
网络系统应具有很高的资源利用率。
7. 可扩展性原则
网络系统应在规模和性能两方面具有良好的可扩展性。
8. 高性价比原则
网络系统应具有较高的性能价格比,技术优先,兼顾价格。
技术方案选择
网络系统

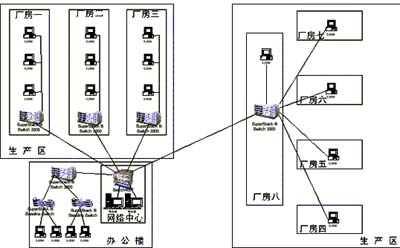

根据网络系统的建设目标,结合网络技术的发展现状,采用100Mbps 快速以太网为主干网、100Mbps交换到桌面的星型网络结构。
与其他网络技术相比,以太网具有价格低、可靠性高、可扩展性好、易于管理等优点。100Mbps快速以太网几乎完全集成了10Mbps以太网技术,使用与10Mbps以太网相同的CSMA/CD协议,且帧格式及帧大小也与10Mbps以太网一致。它也支持与当前的高带宽需求应用程序相协调的特性,而且与日益增强的服务器和PC机功能相匹配。
1. 骨干连接
骨干连接承担整个计算机网络的数据交换工作,因此它必须具备优良性能和高度的安全性可靠性。骨干连接采用高性能骨干交换机,它具备100M端口连接速率,用于高速连接各功能服务器、广监各办公楼等。
2. 二级连接
二级连接承担各办公楼、各楼层或办公室数据交换工作,并通过主干交换机与其他二级交换机进行数据交换,采用有光纤上联端口100M以太网交换机,通过光纤连接主干交换机,100M交换到桌面。
布线系统
1. 工作区子系统:由终端设备和连接插座组成。常用终端设备为计算机、电话等。
2. 水平支干子系统:实现工作区子系统和管理子系统之间的连接。常用5类双绞线连接。
3. 管理子系统:实现配线管理、使用颜色编码,这样使得跳线和跟踪很容易。此区可放置网络设备。
4. 主干和垂直子系统:实现计算机设备、程控交换机和各管理子系统间的连接。采用光纤。
5. 设备室子系统:主要是计算机、程控交换机和网络控制中心。
6. 建筑群子系统:实现建筑物之间的连接,常用光纤。
系统设备选择
交换机是重要的局域网互连设备,交换机工作在ISO/OSI参考模型的第二层,即数据链路层。
局域网交换机交换功能及MAC地址表的识别处理全部由其内部处理器来完成,目前市场上各网络厂家的交换机产品所采用的处理器基本上有ASIC和RISC两种,基于ASIC芯片的交换机与基于现行RISC 芯片的交换机相比,出现帧的丢失的情况较少,网络延迟更短,且更为稳定。
在交换机对数据包的处理方式上,基本上也可分为两种:直通式(cut-through)和存储转发式(Store-and-forward);直通式交换机只在将数据包发送到网络前读取目的地址,因而有最短的延迟;而存储转发式交换机需要对输入的数据包进行检验,故延迟较大,但可以滤除有错的数据包。目前市场上优秀的交换机产品可以同时支持两种数据包处理方式,并可自动切换,如果网络上传输的数据包错误极少则采用直通式,相反则采用存储转发式;如果网络非常忙则采用直通式,相反则采用存储转发。
局域网交换机的选择应遵循以下原则:
·支持纯链路交换及生成树算法(Spanning Tree),具备高速的 背板交换总线,巨大的数据包吞吐量和稳定的结构
·支持多种标准局域网协议
·支持标准的网络管理
·同时支持直通式和存储转发式两种数据包处理方式
·具有较低的帧的丢失率和较小的网络延迟
·在桥接表中可维持大量的活动的MAC地址
·支持虚拟网络
·支持模块功能,具有足够多的Uplink插槽
·每个端口的缓存大小及性能价格比合适
网络布线
布线工程中选用美国AMP公司的超五类系列布线产品,主要产品有:
·信息插座:AMP超五类双孔信息插座支持语音及数据的高速传输。用于设备(如计算机)和水平子系统的连接。
·线缆:在水平子系统中选用AMP超五类非屏蔽双绞线,这类双绞线可支持622Mbps甚至更高的数据传输。 ·配线架:采用AMP公司易于管理的超五类PATCH PANEL,该产品符合ANSI/EIA568A和ISO/IEC11801标准。使建成后的布线系统管理灵活而易于扩充。
采用AMP的集中式网络管理(CNA),将布线系统的结构划分为工作区子系统、水平干线子系统和设备间子系统(网络中心计算机房)。
1. 工作区子系统
布线工程中数据系统全部采用AMP超五类信息插座,依照统一标准,每个信息点均能满足100Mbps以上的数据传输速度,足以支持现有数据、语音系统以及今后的高速数据及视频系统的需求。
2. 水平干线子系统
水平区系统采用星型拓扑结构延伸主干系统到工作区,并端接在信息插座上。水平干线从设备间的配线架引出进入主走线槽,沿线槽分到不同的布线管到墙面信息安装盒,整个布线距离必须在90m之内,确保数据信号在正常的衰减范围内。
3. 设备间子系统
设备间主要用于放置网络交换设备和程控交换机等重要设备,同时,固定主干线路和外来线路,通过互跳、双跳完成管理工作。主要的布线元器件有配线架、各类跳线、19英寸标准机柜、雷电保护装置等。
设备间子系统设在网络中心,安装标准机柜,用于管理水平干线、楼宇间连接的光纤干线及放置中心网络设备,上面安装8个AMP的超五类UTP配线架、光纤配线架(依今后的实际连接方式而定),以及中心网络设备。
通过企业网络建设实现计算机网络之间的安全、高速相互访问,为企业实现办公自动化和运行基于电脑计算机网络的应用信息管理系统提供良好的硬件平台,从而达到充分利用各种计算机信息技术使企业的办公、管理逐步实现计算机网络化、信息化、现代化的目的。
总体设计原则
电脑网络是所有信息网络应用的基础设施,其设计是否合理,对网络的应用和发展非常重要。
网络总体设计不仅要考虑到近期目标,也要为网络的进一步发展留有扩展的余地,因此需要统一规划和设计。
建设一个现代化的网络系统,应尽可能采用先进而成熟的技术,应在相当长的时间内保证其先进性。 根据企业的需求,我们确定了如下总体设计原则:
1. 实用性原则
网络系统应采用成熟可靠的技术和设备,达到实用、经济和有效的结果。
2. 开放性原则
网络系统应采用开放的标准和技术。
3. 可靠性原则
网络系统应确保很高的可靠性,具有高平均无故障时间和低平均故障率。
4. 安全性原则
网络系统应具有良好的安全性,确保网络系统和数据的安全运行。
5. 先进性原则
网络系统应采用先进的技术和设备,符合网络未来发展的潮流。
6. 高效性原则
网络系统应具有很高的资源利用率。
7. 可扩展性原则
网络系统应在规模和性能两方面具有良好的可扩展性。
8. 高性价比原则
网络系统应具有较高的性能价格比,技术优先,兼顾价格。
技术方案选择
网络系统
根据网络系统的建设目标,结合网络技术的发展现状,采用100Mbps 快速以太网为主干网、100Mbps交换到桌面的星型网络结构。
与其他网络技术相比,以太网具有价格低、可靠性高、可扩展性好、易于管理等优点。100Mbps快速以太网几乎完全集成了10Mbps以太网技术,使用与10Mbps以太网相同的CSMA/CD协议,且帧格式及帧大小也与10Mbps以太网一致。它也支持与当前的高带宽需求应用程序相协调的特性,而且与日益增强的服务器和PC机功能相匹配。
1. 骨干连接
骨干连接承担整个计算机网络的数据交换工作,因此它必须具备优良性能和高度的安全性可靠性。骨干连接采用高性能骨干交换机,它具备100M端口连接速率,用于高速连接各功能服务器、广监各办公楼等。
2. 二级连接
二级连接承担各办公楼、各楼层或办公室数据交换工作,并通过主干交换机与其他二级交换机进行数据交换,采用有光纤上联端口100M以太网交换机,通过光纤连接主干交换机,100M交换到桌面。
布线系统
1. 工作区子系统:由终端设备和连接插座组成。常用终端设备为计算机、电话等。
2. 水平支干子系统:实现工作区子系统和管理子系统之间的连接。常用5类双绞线连接。
3. 管理子系统:实现配线管理、使用颜色编码,这样使得跳线和跟踪很容易。此区可放置网络设备。
4. 主干和垂直子系统:实现计算机设备、程控交换机和各管理子系统间的连接。采用光纤。
5. 设备室子系统:主要是计算机、程控交换机和网络控制中心。
6. 建筑群子系统:实现建筑物之间的连接,常用光纤。
系统设备选择
交换机是重要的局域网互连设备,交换机工作在ISO/OSI参考模型的第二层,即数据链路层。
局域网交换机交换功能及MAC地址表的识别处理全部由其内部处理器来完成,目前市场上各网络厂家的交换机产品所采用的处理器基本上有ASIC和RISC两种,基于ASIC芯片的交换机与基于现行RISC 芯片的交换机相比,出现帧的丢失的情况较少,网络延迟更短,且更为稳定。
在交换机对数据包的处理方式上,基本上也可分为两种:直通式(cut-through)和存储转发式(Store-and-forward);直通式交换机只在将数据包发送到网络前读取目的地址,因而有最短的延迟;而存储转发式交换机需要对输入的数据包进行检验,故延迟较大,但可以滤除有错的数据包。目前市场上优秀的交换机产品可以同时支持两种数据包处理方式,并可自动切换,如果网络上传输的数据包错误极少则采用直通式,相反则采用存储转发式;如果网络非常忙则采用直通式,相反则采用存储转发。
局域网交换机的选择应遵循以下原则:
·支持纯链路交换及生成树算法(Spanning Tree),具备高速的 背板交换总线,巨大的数据包吞吐量和稳定的结构
·支持多种标准局域网协议
·支持标准的网络管理
·同时支持直通式和存储转发式两种数据包处理方式
·具有较低的帧的丢失率和较小的网络延迟
·在桥接表中可维持大量的活动的MAC地址
·支持虚拟网络
·支持模块功能,具有足够多的Uplink插槽
·每个端口的缓存大小及性能价格比合适
网络布线
布线工程中选用美国AMP公司的超五类系列布线产品,主要产品有:
·信息插座:AMP超五类双孔信息插座支持语音及数据的高速传输。用于设备(如计算机)和水平子系统的连接。
·线缆:在水平子系统中选用AMP超五类非屏蔽双绞线,这类双绞线可支持622Mbps甚至更高的数据传输。 ·配线架:采用AMP公司易于管理的超五类PATCH PANEL,该产品符合ANSI/EIA568A和ISO/IEC11801标准。使建成后的布线系统管理灵活而易于扩充。
采用AMP的集中式网络管理(CNA),将布线系统的结构划分为工作区子系统、水平干线子系统和设备间子系统(网络中心计算机房)。
1. 工作区子系统
布线工程中数据系统全部采用AMP超五类信息插座,依照统一标准,每个信息点均能满足100Mbps以上的数据传输速度,足以支持现有数据、语音系统以及今后的高速数据及视频系统的需求。
2. 水平干线子系统
水平区系统采用星型拓扑结构延伸主干系统到工作区,并端接在信息插座上。水平干线从设备间的配线架引出进入主走线槽,沿线槽分到不同的布线管到墙面信息安装盒,整个布线距离必须在90m之内,确保数据信号在正常的衰减范围内。
3. 设备间子系统
设备间主要用于放置网络交换设备和程控交换机等重要设备,同时,固定主干线路和外来线路,通过互跳、双跳完成管理工作。主要的布线元器件有配线架、各类跳线、19英寸标准机柜、雷电保护装置等。
设备间子系统设在网络中心,安装标准机柜,用于管理水平干线、楼宇间连接的光纤干线及放置中心网络设备,上面安装8个AMP的超五类UTP配线架、光纤配线架(依今后的实际连接方式而定),以及中心网络设备。
