ST面向开关电源变换器推出PWM控制器(图)

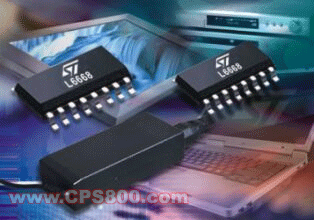

　　意法半导体(ST)日前推出一个专为单端开关式电源变换器而设计的电流模式一次侧(current-mode primary controller)控制器IC L6668。该款电流模式PWM控制器IC适合于笔记本电脑和台式机的高端AC/DC适配器和充电器应用，其多功能性也可为机顶盒、DVD、低端液晶电视等数字消费设备提供电源解决方案。此外，其节能特性使这款IC适用于高端液晶电视和PDP、台式机以及服务器电源的小功率辅助变换器组件。

　　L6668整合了多种能够改变芯片工作方式的功能，其电气特性可优化所有工作条件下的功率处理性能。芯片与PFC控制器的接口是这些创新功能中的一项，当负载低于某一个阈值时，接口自动关断预调整器，节省0.5W到1W的无负载功耗。这个接口和ST功率因数校正器IC L6563的RUN或PFC_OK引脚连接十分容易。

　　此外，该芯片的高压(HV)技术结合一种多片方法，可集成一个高压启动系统，与经过整流的主电流电压直接相连。高压发生器单独在一个芯片上，采用BCD(双极晶体管-场效应MOS晶体管-双扩散OS晶体管)离线技术，耐压高达700V，由一个低压芯片控制。此功能加上突发式操作和极低的静态电流，使该芯片用很少的外部组件即可达到节能推荐标准。

　　L6668根据负载条件可以在三个不同的工作模式下工作。在高负载条件下，IC以固定频率驱动变换器，这个驱动频率可以编程，以优化芯片的尺寸和重量。当负载低于一个阈值时，开关频率将自动调整适应，以最大限度降低变换器功耗。此外，因为改进了待机功能，当负载连续降低时，开关频率能够平稳降低。最后，当负载极小时，芯片进入特殊的操作模式(外部可编程峰流固定的突发模式)，开关频率降到最小值，所有开关功耗基本消失。

　　据介绍，该芯片能够实现最佳的尺寸能效比，可以在所有负载条件下最大限度地提高转换效率，同时还具有板上高压启动系统，从而体现了这款产品能效高，低负载时功耗低的优点。L6668的功能还包括可编程软启动、在占空比高于50%时确保稳定操作的斜率补偿、禁用功能、提高抗噪性能的电流感应前缘消隐、过压禁用闭锁或过温关机，以及当二次侧二极管故障短路时输出电流保护性限流功能。

　　该款新型电源控制器符合“蓝天使”(Blue Angel)和“能源之星”以及欧盟节能标准，现有产品采用SO16封装。L6668现已批量生产，订购量1,000件或带卷包装2,500件，美元报价为每件0.4美元。
