APC全面为税务信息系统提供不间断电源保护解决方案(图)
2005/12/9 17:11:31
扬州华翔电子有限公司 供稿
金税工程作为经国务院批准，国家计委列入国家重点建设的项目，其基于网络和电子化的防伪税控开票、认证、稽核、协查四个子系统正在全国发挥作用，对加强增值税的管理产生着重大影响。全国统一税收征管软件、出口退税管理软件、公文处理软件和税控器具等也正在一些省市推广。随着全国税务系统信息化的普及和推广，各级税务干部对信息化的期望值越来越高，各项税收工作对信息化的依赖度也越来越大。
据统计，全国有1000多万户纳税人的纳税信息纳入计算机管理，75%以上的税款（1万多亿元）通过计算机征收，并处于计算机的监控下。国税系统有4000个县以上单位联通了计算机广域网。31个省级地税局已和税务总局联网，一部分省地税局已在全省建立了广域网。
由于金税网络工程建设是金税系统的基础，而税收网络的全面安全和可靠就成了税收网络持续发展和成长的必要前提，因此，整个金税系统对网络设备以及基础设施的技术要求具体体现在可用性与容错性兼顾的解决方案、可靠而先进的设备以及优化的网络结构。
针对金税工程不同层次的需要，APC公司提供了以下一系列的解决方案：
1、省级以上中心解决方案：
国税和地税各省局配置的服务器和网络系统均采用高性能可靠的设备和冗余备份的解决方案，对网络关键设备的基础设施如UPS配电要求也非常高，APC公司Silcon系列产品一直是数据中心、关键设备和其他高可用的用户环境保驾护航的理想机型，提供10KVA—480KVA的单台功率输出，并可以实现最多9台直接并联技术，满足了用户对UPS电源提出的高性能、低寿命周期总成本的要求。为用户带来以下利益：
* 高可用性，具有最好的整体参数性能，满载效率高达97%，可以实现九机冗余并联。
* 低整体拥有成本，低运营成本，高性能参数使得UPS电源不用增加其他选件来改变参数。配套成本、安装成本和运行维护成本低，降低了全部寿命周期中的总支出费用。
* 易管理性，多种方式的通讯功能，满足用户对UPS的智能化管理，标配基于Smart Slot插槽的RS232/RJ45通讯接口和监控软件并可实现多种系统下的安全关机。先进电池监测、控制和报警。多种UPS状态显示，声音警报提示，电池过载指示，散热风扇监控。
* 高性能，具有和传统双变换UPS一样良好的输出参数，满足精密设备对电源的高要求，输出电压精度220±1%,切换时间为0。具有优良的输入参数，对市电电网表现出纯电阻特性，是理想的无污染的UPS，很容易与市电电网和发电机配合，输入功率因数满载>0.99,电流谐波<3%。。接近真实电网的带负载能力，对负载特性无严格限制，输出kVA=kW，输出功率因数：滞后0.6 <PF<超前0.9，200%过载时可支持60秒。
同时APC公司在业界率先推出的InfraStruXure™也提供给税务系统相应功率段的完美解决方案：
InfraStruXure™是一套完整的数据中心电力基础设施构建方案，它是一个标准化的系统结构，使用标准化的预装配组件构建数据中心基础设施，其结合了UPS输入输出配电单元（PDU）、SYMMETRA UPS主机、NETSHELTER VX下一代的服务器机柜，完成了配电、UPS、机柜、散热、电力电缆和数据布线的全套方案。
该系统分为A、B、C类，A类功率输出为2---12KVA，单进单出，适用于50m2以下的用户环境， UPS主机采用SYMMETRA RM，配合行扩展器可以提供多至3排机柜的配电方案，可以适用于税务系统的小型数据中心。

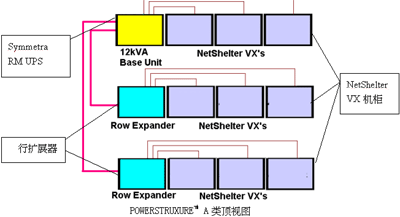

小型数据中心InfraStruXure™ A类方案示意图如下：
B类输出功率为10-40KVA，三进三出，UPS主机采用SYMMETRA PX，是目前UPS业界最先进和全面集单机冗余、热插拔、远程管理和机房环境匹配的UPS主机，同时电池的配置也利用模块化，用户可以非常便捷的进行功率容量、后备时间的变化，同时主控模块也是双备份运行，模块之间互相热备份，而且支持主机的自诊断，热插拔，通过主机前部的显示面板用户可以非常方便的对整个系统进行管理和状态查询，同时可以在系统内部任何模块出现问题时不中断输出的情况下热更换故障模块，达到不停机运行和维护的功能，适用于50—500m2的中大型数据中心， 在这样的应用环境下，APC公司推出业界独有的区域保护解决方案，客户可以将数据中心中的IT设备按照使用的具体情况，如可用性级别的高低划分不同区域，同时采用B类InfraStruXure™系统完成不同可用性级别的区分和保护，客户还可以在集中供电保护方案中单独为几排重要机柜负载配置B类InfraStruXure™系统达到更高可用性，可以适用于税务系统的中大型数据中心。
中、大型数据中心InfraStruXure™ B类方案示意图如下：
C类输出功率为160KVA—1300KVA，三进三出，适用于500m2以上的大型数据中心，UPS主机采用DELTA串并联补偿在线式技术，可以完成160KVA单模块的组合，适用于税务系统大型集中数据中心。

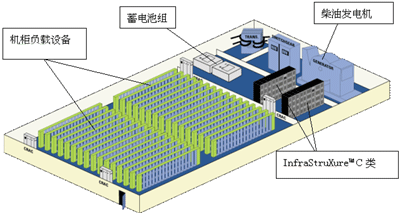

InfraStruXure™ C类方案示意图如下：
A、B、C类InfraStruXure™系统都配备APC公司专门设计匹配的配电柜，内置旁路运行和输入、输出配电单元，可以完成UPS的输入输出配电，同时可以保证配电环节和UPS系统的制造工艺和装配水平的一致性，这样配置后可以在整个环节上保证UPS系统的高可用性，考虑机架服务器和网络设备的普及使用和技术发展，APC公司结合散热、承重、电力和数据布线等因素，设计并结合UPS使用推出新一代NETSHELTER VX服务器机柜。
综上所述，APC公司设计制造的InfraStruXure™系统完成了数据中心用户关心的从电源输入到负载设备的所有电力保护，同时APC公司还在该系统内设计加入了机架安装PDU、环境监控附件（EMU）、自动转换开关（ATS）、远程监控单元和软件，结合APC公司在NETSHELTER VX机柜设计的独到考虑，InfraStruXure™系统为用户提供了一套从电力、散热、布线到监控的全面数据中心基础支持体系。
同时APC公司继承以前在网络监控方面的优势，继续加强UPS电源系统设计中的监控和管理功能。UPS系统作为构成系统的重要组成环节，实现远程和实时的信息监控是非常必要的，同时网络管理和控制功能可以更方便以后的集中监控和对事件的迅速反映和处理，APC公司在设计InfraStruXure™ 40KVA系统时特别加强了这方面的考虑，InfraStruXure™系统中的控制模块、功率模块、电池模块和输入输出配电都可以通过配电单元中的一个信息控制器集中监控到内部的LAN上，用户可以非常方便的在远程监控中心的监控PC上非常方便的查看整个UPS系统内部各个模块和配电单元的状态，同时可以非常方便的对主机放生的任何问题和故障进行处理，综合以上因素，InfraStruXure™单个系统可以实现99.999%的高可用性。
2、地市和区县级解决方案
税务系统在各地市和区县的IT设备配置容量较低，但是考虑到整个系统的高可用性，针对其应用环境的UPS电源应用也必须同整个IT应用匹配，APC公司研发的Symmetra是世界上第一个专为数据中心、企业服务器及其他要求高可用性场合而设计的，具有业界最高99.999%可用性标准的电源阵列。Symmetra电源阵列采用了类似CPU镜像、RAID磁盘阵列的设计思想，其功率部件、电池部件、控制部件和机柜部分均采用模块化结构、模块并联冗余设计及热更换技术，因而具备了高可用性、可扩展性、易服务性和易管理性等鲜明的技术特点。Symmetra能为对可用性要求最为苛刻的数据中心应用提供真正可靠的电力保护。由于Symmetra产品的技术特点，充分实现了金税工程对电源系统的下述要求：
* 高可用性，通过增加功率模块，获得N+1或N+2冗余并联的高可用性，可用性高达99.999%。
* 可扩展性，电源阵列的容量、电池后备时间、冗余级别均可根据用户业务的需要，进行重新配置，使用户投资得到最大保护。
* 易服务性，故障自诊断技术、模块化和热更换设计，使得用户可自行更换故障模块，降低维修成本。预防性维护智能化的自我诊断将检测到的任何故障信息通知用户，无论他在本地还是在远程，最大程度减少维修时间。
* 易管理性，通过APC众多管理监控附件、软件，用户可通过RS232接口、网络、电话线等对Symmetra进行管理。
3、桌面级应用系统解决方案
整个税务系统的电子信息化建设是基于可靠的电力保护的，如果遇到电力不足时自动或定时关机、滤波稳压、远程监控，APC Smart-UPS小塔式系列，以创新的结构设计，带来更高的可靠性。APC Back-UPS是工作站、台式PC、以及打印机、扫描仪、Modem等产品的最佳电源保护伴侣。
更有多种软件附件配套使用，轻松定制管理模式，以丰富的管理功能素享“网络UPS专家”的美誉。提供给用户以下利益。
* 传奇的高可靠性
* 全面的管理方案
* 优良的供电质量
* 友好的人机界面
4、附件、软件产品为系统提高性能
除高可靠的APC的UPS电源产品之后，APC公司还提供配置高可用电源保护解决方案的系列APC附件、软件产品，您可以根据应用的需要定制自己的电源保护系统的管理方案，增强整个UPS系统的冗余性、智能化和可管理性，提高电源保护系统的整体性能，得到真正基于应用的高可用电源保护解决方案。
附件产品：
* Redundant Switch：小容量高可靠双路冗余电源方案，加倍提高电源可靠性；
* MasterSwitch：远程机房网络电源分配与控制解决方案；
* Web/SNMP管理卡：业界标准的UPS网络管理；
* UPS电话线远程管理卡（Out-of-Band Management Card）
* 环境监测卡（Environmental Monitoring Card）
* 独立式环境监测器（Environmental Monitoring Unit）
* 将UPS的管理纳入传统的继电器管理系统
* 智能插槽扩展器(Expansion Chassis)
* 远程紧急电源关断设备(Remote Power-off Device)
软件产品：
PowerChute plus：
提供数据安全、系统安全的可靠保护，实现以下功能：
* 安全关闭服务器/应用程序
* UPS检测/状态查询
* 客户端远程监控
* 紧急事件通知
* 事件/数据记录
* 智能化日程管理（如设置定时自检、定时开关机等）！
PCNS：
提供数据安全、系统安全网络保护，实现以下功能：
* 通过网络建立UPS与服务器之间的通讯，实现网络安全关闭服务器。
* 安全关闭应用程序，如Microsoft Backoffice、IIS、Lotus Notes Domino Server等。
* 通过网络广播事件报警信息。
PowerNet Manager：
基于SNMP的UPS集中网络管理，用以在网管工作站上实现企业内部网络中UPS的集中监控与管理。网络管理人员可在网络中心网管工作站上了解到的UPS信息包括：
* UPS当前的工作状态（on-line / on battery）
* 输入与输出电压的对比曲线图
* UPS的负载量
* UPS当前的电池容量
* UPS的内部温度
* UPS所处机房内的温度及湿度或其它传感信号（需Measure-UPS附件支持）
可实现的远程操作包括：
* 远程开启/关闭UPS
* 远程设定UPS休眠时间
* 远程UPS自检
* 远程设定UPS自检时间表
* 远程设定UPS各项运行参数
PowerChute Inventory Manager：
是业界第一个基于Web的企业级的，大量UPS集中管理和资产管理软件。它无须基于任何昂贵的网管平台，用户只要写入需要管理的APC UPS及其他可基于SNMP管理设备的IP地址（需要管理的设备必须安装AP9606/9605/9603或SNMP Agent），PowerChute Inventory Manager就能定期自动地在广域网层次上，对数量众多、分布分散的APC UPS进行集中管理，从而保证APC电源保护系统的健康运行和整个网络的高可用性。PowerChute Inventory Manager同时可以生成一系列的有关UPS的管理报表，为用户提供电源系统相关的详细、有效的资产管理工具。
据统计，全国有1000多万户纳税人的纳税信息纳入计算机管理，75%以上的税款（1万多亿元）通过计算机征收，并处于计算机的监控下。国税系统有4000个县以上单位联通了计算机广域网。31个省级地税局已和税务总局联网，一部分省地税局已在全省建立了广域网。
由于金税网络工程建设是金税系统的基础，而税收网络的全面安全和可靠就成了税收网络持续发展和成长的必要前提，因此，整个金税系统对网络设备以及基础设施的技术要求具体体现在可用性与容错性兼顾的解决方案、可靠而先进的设备以及优化的网络结构。
针对金税工程不同层次的需要，APC公司提供了以下一系列的解决方案：
1、省级以上中心解决方案：
国税和地税各省局配置的服务器和网络系统均采用高性能可靠的设备和冗余备份的解决方案，对网络关键设备的基础设施如UPS配电要求也非常高，APC公司Silcon系列产品一直是数据中心、关键设备和其他高可用的用户环境保驾护航的理想机型，提供10KVA—480KVA的单台功率输出，并可以实现最多9台直接并联技术，满足了用户对UPS电源提出的高性能、低寿命周期总成本的要求。为用户带来以下利益：
* 高可用性，具有最好的整体参数性能，满载效率高达97%，可以实现九机冗余并联。
* 低整体拥有成本，低运营成本，高性能参数使得UPS电源不用增加其他选件来改变参数。配套成本、安装成本和运行维护成本低，降低了全部寿命周期中的总支出费用。
* 易管理性，多种方式的通讯功能，满足用户对UPS的智能化管理，标配基于Smart Slot插槽的RS232/RJ45通讯接口和监控软件并可实现多种系统下的安全关机。先进电池监测、控制和报警。多种UPS状态显示，声音警报提示，电池过载指示，散热风扇监控。
* 高性能，具有和传统双变换UPS一样良好的输出参数，满足精密设备对电源的高要求，输出电压精度220±1%,切换时间为0。具有优良的输入参数，对市电电网表现出纯电阻特性，是理想的无污染的UPS，很容易与市电电网和发电机配合，输入功率因数满载>0.99,电流谐波<3%。。接近真实电网的带负载能力，对负载特性无严格限制，输出kVA=kW，输出功率因数：滞后0.6 <PF<超前0.9，200%过载时可支持60秒。
同时APC公司在业界率先推出的InfraStruXure™也提供给税务系统相应功率段的完美解决方案：
InfraStruXure™是一套完整的数据中心电力基础设施构建方案，它是一个标准化的系统结构，使用标准化的预装配组件构建数据中心基础设施，其结合了UPS输入输出配电单元（PDU）、SYMMETRA UPS主机、NETSHELTER VX下一代的服务器机柜，完成了配电、UPS、机柜、散热、电力电缆和数据布线的全套方案。
该系统分为A、B、C类，A类功率输出为2---12KVA，单进单出，适用于50m2以下的用户环境， UPS主机采用SYMMETRA RM，配合行扩展器可以提供多至3排机柜的配电方案，可以适用于税务系统的小型数据中心。
小型数据中心InfraStruXure™ A类方案示意图如下：
B类输出功率为10-40KVA，三进三出，UPS主机采用SYMMETRA PX，是目前UPS业界最先进和全面集单机冗余、热插拔、远程管理和机房环境匹配的UPS主机，同时电池的配置也利用模块化，用户可以非常便捷的进行功率容量、后备时间的变化，同时主控模块也是双备份运行，模块之间互相热备份，而且支持主机的自诊断，热插拔，通过主机前部的显示面板用户可以非常方便的对整个系统进行管理和状态查询，同时可以在系统内部任何模块出现问题时不中断输出的情况下热更换故障模块，达到不停机运行和维护的功能，适用于50—500m2的中大型数据中心， 在这样的应用环境下，APC公司推出业界独有的区域保护解决方案，客户可以将数据中心中的IT设备按照使用的具体情况，如可用性级别的高低划分不同区域，同时采用B类InfraStruXure™系统完成不同可用性级别的区分和保护，客户还可以在集中供电保护方案中单独为几排重要机柜负载配置B类InfraStruXure™系统达到更高可用性，可以适用于税务系统的中大型数据中心。
中、大型数据中心InfraStruXure™ B类方案示意图如下：
C类输出功率为160KVA—1300KVA，三进三出，适用于500m2以上的大型数据中心，UPS主机采用DELTA串并联补偿在线式技术，可以完成160KVA单模块的组合，适用于税务系统大型集中数据中心。
InfraStruXure™ C类方案示意图如下：
A、B、C类InfraStruXure™系统都配备APC公司专门设计匹配的配电柜，内置旁路运行和输入、输出配电单元，可以完成UPS的输入输出配电，同时可以保证配电环节和UPS系统的制造工艺和装配水平的一致性，这样配置后可以在整个环节上保证UPS系统的高可用性，考虑机架服务器和网络设备的普及使用和技术发展，APC公司结合散热、承重、电力和数据布线等因素，设计并结合UPS使用推出新一代NETSHELTER VX服务器机柜。
综上所述，APC公司设计制造的InfraStruXure™系统完成了数据中心用户关心的从电源输入到负载设备的所有电力保护，同时APC公司还在该系统内设计加入了机架安装PDU、环境监控附件（EMU）、自动转换开关（ATS）、远程监控单元和软件，结合APC公司在NETSHELTER VX机柜设计的独到考虑，InfraStruXure™系统为用户提供了一套从电力、散热、布线到监控的全面数据中心基础支持体系。
同时APC公司继承以前在网络监控方面的优势，继续加强UPS电源系统设计中的监控和管理功能。UPS系统作为构成系统的重要组成环节，实现远程和实时的信息监控是非常必要的，同时网络管理和控制功能可以更方便以后的集中监控和对事件的迅速反映和处理，APC公司在设计InfraStruXure™ 40KVA系统时特别加强了这方面的考虑，InfraStruXure™系统中的控制模块、功率模块、电池模块和输入输出配电都可以通过配电单元中的一个信息控制器集中监控到内部的LAN上，用户可以非常方便的在远程监控中心的监控PC上非常方便的查看整个UPS系统内部各个模块和配电单元的状态，同时可以非常方便的对主机放生的任何问题和故障进行处理，综合以上因素，InfraStruXure™单个系统可以实现99.999%的高可用性。
2、地市和区县级解决方案
税务系统在各地市和区县的IT设备配置容量较低，但是考虑到整个系统的高可用性，针对其应用环境的UPS电源应用也必须同整个IT应用匹配，APC公司研发的Symmetra是世界上第一个专为数据中心、企业服务器及其他要求高可用性场合而设计的，具有业界最高99.999%可用性标准的电源阵列。Symmetra电源阵列采用了类似CPU镜像、RAID磁盘阵列的设计思想，其功率部件、电池部件、控制部件和机柜部分均采用模块化结构、模块并联冗余设计及热更换技术，因而具备了高可用性、可扩展性、易服务性和易管理性等鲜明的技术特点。Symmetra能为对可用性要求最为苛刻的数据中心应用提供真正可靠的电力保护。由于Symmetra产品的技术特点，充分实现了金税工程对电源系统的下述要求：
* 高可用性，通过增加功率模块，获得N+1或N+2冗余并联的高可用性，可用性高达99.999%。
* 可扩展性，电源阵列的容量、电池后备时间、冗余级别均可根据用户业务的需要，进行重新配置，使用户投资得到最大保护。
* 易服务性，故障自诊断技术、模块化和热更换设计，使得用户可自行更换故障模块，降低维修成本。预防性维护智能化的自我诊断将检测到的任何故障信息通知用户，无论他在本地还是在远程，最大程度减少维修时间。
* 易管理性，通过APC众多管理监控附件、软件，用户可通过RS232接口、网络、电话线等对Symmetra进行管理。
3、桌面级应用系统解决方案
整个税务系统的电子信息化建设是基于可靠的电力保护的，如果遇到电力不足时自动或定时关机、滤波稳压、远程监控，APC Smart-UPS小塔式系列，以创新的结构设计，带来更高的可靠性。APC Back-UPS是工作站、台式PC、以及打印机、扫描仪、Modem等产品的最佳电源保护伴侣。
更有多种软件附件配套使用，轻松定制管理模式，以丰富的管理功能素享“网络UPS专家”的美誉。提供给用户以下利益。
* 传奇的高可靠性
* 全面的管理方案
* 优良的供电质量
* 友好的人机界面
4、附件、软件产品为系统提高性能
除高可靠的APC的UPS电源产品之后，APC公司还提供配置高可用电源保护解决方案的系列APC附件、软件产品，您可以根据应用的需要定制自己的电源保护系统的管理方案，增强整个UPS系统的冗余性、智能化和可管理性，提高电源保护系统的整体性能，得到真正基于应用的高可用电源保护解决方案。
附件产品：
* Redundant Switch：小容量高可靠双路冗余电源方案，加倍提高电源可靠性；
* MasterSwitch：远程机房网络电源分配与控制解决方案；
* Web/SNMP管理卡：业界标准的UPS网络管理；
* UPS电话线远程管理卡（Out-of-Band Management Card）
* 环境监测卡（Environmental Monitoring Card）
* 独立式环境监测器（Environmental Monitoring Unit）
* 将UPS的管理纳入传统的继电器管理系统
* 智能插槽扩展器(Expansion Chassis)
* 远程紧急电源关断设备(Remote Power-off Device)
软件产品：
PowerChute plus：
提供数据安全、系统安全的可靠保护，实现以下功能：
* 安全关闭服务器/应用程序
* UPS检测/状态查询
* 客户端远程监控
* 紧急事件通知
* 事件/数据记录
* 智能化日程管理（如设置定时自检、定时开关机等）！
PCNS：
提供数据安全、系统安全网络保护，实现以下功能：
* 通过网络建立UPS与服务器之间的通讯，实现网络安全关闭服务器。
* 安全关闭应用程序，如Microsoft Backoffice、IIS、Lotus Notes Domino Server等。
* 通过网络广播事件报警信息。
PowerNet Manager：
基于SNMP的UPS集中网络管理，用以在网管工作站上实现企业内部网络中UPS的集中监控与管理。网络管理人员可在网络中心网管工作站上了解到的UPS信息包括：
* UPS当前的工作状态（on-line / on battery）
* 输入与输出电压的对比曲线图
* UPS的负载量
* UPS当前的电池容量
* UPS的内部温度
* UPS所处机房内的温度及湿度或其它传感信号（需Measure-UPS附件支持）
可实现的远程操作包括：
* 远程开启/关闭UPS
* 远程设定UPS休眠时间
* 远程UPS自检
* 远程设定UPS自检时间表
* 远程设定UPS各项运行参数
PowerChute Inventory Manager：
是业界第一个基于Web的企业级的，大量UPS集中管理和资产管理软件。它无须基于任何昂贵的网管平台，用户只要写入需要管理的APC UPS及其他可基于SNMP管理设备的IP地址（需要管理的设备必须安装AP9606/9605/9603或SNMP Agent），PowerChute Inventory Manager就能定期自动地在广域网层次上，对数量众多、分布分散的APC UPS进行集中管理，从而保证APC电源保护系统的健康运行和整个网络的高可用性。PowerChute Inventory Manager同时可以生成一系列的有关UPS的管理报表，为用户提供电源系统相关的详细、有效的资产管理工具。
