传统UPS所扮演的角色仅是隔绝外部电力的问题，对内提供干净可靠的电源供系统使用。而现今的网络UPS不仅仅提供系统稳定可靠的电源，更要能利用现存的网络保护它所供电的设备并整合进现有的网管系统之中，让管理人员随时掌握目前系统的供电状况。台达UPS一直在如何利用网络对设备进行全面保护方面保持着研发力度，并形成了一些成熟的解决方案，其中很多已经在其N系列机架式、NT系列大功率并机方面得到应用，并在电信、金融、电力、交通等大型行业中发挥着重要作用。下面就对这些解决方案进行简要的说明。
跨平台,保护多台计算机
一部较大容量的UPS可供应多部计算机的电源所需，但UPS的通讯port通常只有一个，也就是说当市电中断时只有一部主机可以被通知进行正常关机程序。那其它主机怎么办﹖台达UPS认为，解决这个问题有两种方法：
(1) 一是在每一部主机上安装监控软件，直接与UPS联机的计算机设为Master，其余的设为Slave (图一)。当Master侦测到UPS有任何异常电力事件时，它会通知Slave主机。然后各监控软件依照自己设定的时间进行关机程序最后再关闭UPS。
(2) 另一种方式是在UPS加装SNMP网络卡，而在各主机安装关机代理程序 (图二)。当市电中断时SNMP网络卡会主动送出Trap给关机代理程序，关机代理程序在收到通知后会进行倒数关机程序。采用SNMP网络卡的好处是它不需透过计算机可直接上网，适用于UPS与主机距离较远的情况。
使上述方案可行的条件是当市电中断时网络仍然可以传输资料，所以网络上的设备(如集线器、路由器等)也必须由UPS供电，才不会因断电时导致网络断讯造成Slave主机因收不到Master的通知而无法自动关机的窘境。不论是使用UPS监控软件还是以SNMP网络卡配合关机代理程序的方式，这些软件皆须具备跨平台沟通的能力。至少需支持下列操作系统：Microsoft Windows系列、Novell NetWare、当今最Hot的Linux以及FreeBSD、SCO、Sun Solaris、HP-UX、IBM AIX等，这样才不至于因UPS厂商不支持您现有的操作系统而让它落单。最好能够事先取得这些软件测试它们的兼容性。
与现有网管结合

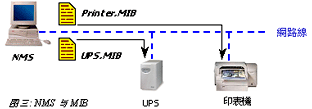

为了能有效管理网络上众多的设备，如服务器、集线器等通讯设备，或打印机、UPS等外围设备，管理者会架设一部NMS(Network Management Station) 让各装置也就是SNMP Agent将资料响应给NMS。由于各装置的制造厂商皆不相同，故需有一套共同的语言让NMS与各装置交谈，这个语言也就是网络上所谓的通讯协议，而目前应用于网管通讯协议最普遍的就是SNMP(简单网络管理通讯协议)。虽有了共同的语言但这些装置仍需提供此装置可被监控的对象描述，也就是MIB(管理信息库)给NMS。根据MIB，NMS才能对此装置做出正确的询问并下达正确的命令 (图三)。虽然RFC1628规范了一般UPS的MIB但仍不能满足现有网络UPS的需求，故各大UPS厂商仍然自定其私有的MIB来发挥自己UPS的特殊功能。
另一种网络管理方式便是使用DMI(桌面管理接口)，它是用来让系统储存自身及外围设备等相关信息之接口，让所有的资料皆储存在MIFD(Management Information Format Database)中。透过DMI浏览器可以监控个人或网络上的系统。
一般的UPS厂商总是以昂贵的SNMP卡来当作SNMP Agent的唯一选择，其实监控软件在加上SNMP通讯协议后也可以作为SNMP Agent，但是目前只有台达UPS等少数品牌的监控软件内建SNMP通讯协议与支持DMI接口而且免费提供给它的客户。
网络UPS的特殊功能
当UPS侦测到电力事件发生时，管理者会希望监控软件能透过各种方式立即通知UPS所属的负责人员在第一时间立即处理。而现今网络建构日趋健全，透过网络上的各种应用将会更有效的将UPS讯息传达给其负责的人员，如网络广播、电子邮件与SNMP Trap等。这种设备主动告知的能力可以现有的人力管理为数众多的设备，既可节省管理设备的人力资源支出又不致于降低系统的风险。

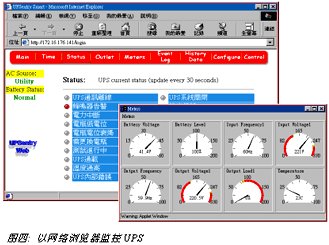

另一项网络UPS的特殊功能则是远程监控。由于目前网际网络的盛行，几乎每部计算机皆配备网络浏览器，近来许多Linux业者采用网络浏览器来作为系统设定与监控的接口。一些UPS大厂亦看准此一趋势纷纷将HTTP通讯协议加入其监控软件与SNMP卡之中 (图四)。它的好处是在远程无须加装任何程序，管理者随时随地皆可以网络浏览器得知UPS的最新状态。
较先进的UPS所能提供的功能不只是被动地保护各项装置而已，更提供了开启及关闭特定输出插座的功能。例如在电力事件发生时，管理人员可以透过网络关闭一些较不重要的装置，将电力保留给较重要的装置来运用，以争取宝贵的时间来处理重要的作业。由于先进的网络UPS所能提供的功能相当多，因此应用的范围完全取决于管理上的创意与需求。
在全球化的环保趋势及新能源的开发缓不济急的现状之下，再加上每年不断成长的电力需求，使得电力供给的品质日趋恶化。为了保护昂贵且重要的设备免受各种电力事件的威胁，甚至保护宝贵的生命安全，持续且稳定的电力供给已成为一个严肃的课题。全天候自动化无人操作的装置也已成为降低人力成本的必备要件，妥善的运用最少的人力资源来管理为数庞大且分散的各式装置亦是组织提升竞争力的途径之一。而UPS是目前较为理想的优质电力解决方案，再加上结合网络e化的应用，不仅让网络UPS的应用及控管更为灵活，且更能突显出其价值之所在。
跨平台,保护多台计算机
一部较大容量的UPS可供应多部计算机的电源所需，但UPS的通讯port通常只有一个，也就是说当市电中断时只有一部主机可以被通知进行正常关机程序。那其它主机怎么办﹖台达UPS认为，解决这个问题有两种方法：
(1) 一是在每一部主机上安装监控软件，直接与UPS联机的计算机设为Master，其余的设为Slave (图一)。当Master侦测到UPS有任何异常电力事件时，它会通知Slave主机。然后各监控软件依照自己设定的时间进行关机程序最后再关闭UPS。
(2) 另一种方式是在UPS加装SNMP网络卡，而在各主机安装关机代理程序 (图二)。当市电中断时SNMP网络卡会主动送出Trap给关机代理程序，关机代理程序在收到通知后会进行倒数关机程序。采用SNMP网络卡的好处是它不需透过计算机可直接上网，适用于UPS与主机距离较远的情况。
使上述方案可行的条件是当市电中断时网络仍然可以传输资料，所以网络上的设备(如集线器、路由器等)也必须由UPS供电，才不会因断电时导致网络断讯造成Slave主机因收不到Master的通知而无法自动关机的窘境。不论是使用UPS监控软件还是以SNMP网络卡配合关机代理程序的方式，这些软件皆须具备跨平台沟通的能力。至少需支持下列操作系统：Microsoft Windows系列、Novell NetWare、当今最Hot的Linux以及FreeBSD、SCO、Sun Solaris、HP-UX、IBM AIX等，这样才不至于因UPS厂商不支持您现有的操作系统而让它落单。最好能够事先取得这些软件测试它们的兼容性。
与现有网管结合
为了能有效管理网络上众多的设备，如服务器、集线器等通讯设备，或打印机、UPS等外围设备，管理者会架设一部NMS(Network Management Station) 让各装置也就是SNMP Agent将资料响应给NMS。由于各装置的制造厂商皆不相同，故需有一套共同的语言让NMS与各装置交谈，这个语言也就是网络上所谓的通讯协议，而目前应用于网管通讯协议最普遍的就是SNMP(简单网络管理通讯协议)。虽有了共同的语言但这些装置仍需提供此装置可被监控的对象描述，也就是MIB(管理信息库)给NMS。根据MIB，NMS才能对此装置做出正确的询问并下达正确的命令 (图三)。虽然RFC1628规范了一般UPS的MIB但仍不能满足现有网络UPS的需求，故各大UPS厂商仍然自定其私有的MIB来发挥自己UPS的特殊功能。
另一种网络管理方式便是使用DMI(桌面管理接口)，它是用来让系统储存自身及外围设备等相关信息之接口，让所有的资料皆储存在MIFD(Management Information Format Database)中。透过DMI浏览器可以监控个人或网络上的系统。
一般的UPS厂商总是以昂贵的SNMP卡来当作SNMP Agent的唯一选择，其实监控软件在加上SNMP通讯协议后也可以作为SNMP Agent，但是目前只有台达UPS等少数品牌的监控软件内建SNMP通讯协议与支持DMI接口而且免费提供给它的客户。
网络UPS的特殊功能
当UPS侦测到电力事件发生时，管理者会希望监控软件能透过各种方式立即通知UPS所属的负责人员在第一时间立即处理。而现今网络建构日趋健全，透过网络上的各种应用将会更有效的将UPS讯息传达给其负责的人员，如网络广播、电子邮件与SNMP Trap等。这种设备主动告知的能力可以现有的人力管理为数众多的设备，既可节省管理设备的人力资源支出又不致于降低系统的风险。
另一项网络UPS的特殊功能则是远程监控。由于目前网际网络的盛行，几乎每部计算机皆配备网络浏览器，近来许多Linux业者采用网络浏览器来作为系统设定与监控的接口。一些UPS大厂亦看准此一趋势纷纷将HTTP通讯协议加入其监控软件与SNMP卡之中 (图四)。它的好处是在远程无须加装任何程序，管理者随时随地皆可以网络浏览器得知UPS的最新状态。
较先进的UPS所能提供的功能不只是被动地保护各项装置而已，更提供了开启及关闭特定输出插座的功能。例如在电力事件发生时，管理人员可以透过网络关闭一些较不重要的装置，将电力保留给较重要的装置来运用，以争取宝贵的时间来处理重要的作业。由于先进的网络UPS所能提供的功能相当多，因此应用的范围完全取决于管理上的创意与需求。
在全球化的环保趋势及新能源的开发缓不济急的现状之下，再加上每年不断成长的电力需求，使得电力供给的品质日趋恶化。为了保护昂贵且重要的设备免受各种电力事件的威胁，甚至保护宝贵的生命安全，持续且稳定的电力供给已成为一个严肃的课题。全天候自动化无人操作的装置也已成为降低人力成本的必备要件，妥善的运用最少的人力资源来管理为数庞大且分散的各式装置亦是组织提升竞争力的途径之一。而UPS是目前较为理想的优质电力解决方案，再加上结合网络e化的应用，不仅让网络UPS的应用及控管更为灵活，且更能突显出其价值之所在。
