意法半导体推出一系列单片电机驱动器产品(图)

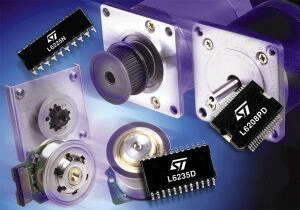

　　意法半导体(ST)公司日前推出一系列单片电机驱动器产品，该系列产品构成了一个适合各种应用的开放可升级的电机控制解决方案的核心。新的powerSPIN平台利用ST的智能功率技术和产品，包括适合驱动直流电机、步进电机和无刷直流电机的驱动器，以及全套的支持工具，包括评估板、PC软件及详实的应用说明书。该系列驱动器包括L6205和L6225、L6206和L6226、L6207和L6227、用于两相直流或双极步进电机的L6208和L6228，以及用于直流无刷电机的L6235和L6229。

　　PowerSPIN产品采用ST的BCDIII制造工艺，在同一个芯片上集成了双极、CMOS和绝缘DMOS结构，是一个高度耐用的经过验证的60V混合信号智能功率技术，它允许在一个单片内集成电机驱动所需的全部控制和功率电路。这种集成规模减少了外部元器件的数量，同时，已集成在片内的保护诊断电路提高了驱动器的可靠性、耐用性和易用性。

　　以L6208为例，该驱动器集成了驱动一个两相步进电机所需的全部电路，包括一个双相DMOS全桥、执行斩波调整的关断时间PWM恒流控制器，以及产生步进序列信号的相位序列发生器。同样，驱动三相无刷直流电机的L6235集成一个三相DMOS电桥和关断时间PWM恒流控制器，以及单端霍尔传感器的解码逻辑电路，该传感器用于产生功率级所需的序列信号。这两个器件都具有热关断功能，其高压侧功率MOSFET具有无功耗的过流保护功能。

　　新的powerSPIN平台可以在所选器件与应用需求之间实现最佳匹配，不再需要昂贵的过高的技术要求。ST提供两类额定电流不同的引脚对引脚兼容的PowerSPIN产品，L620x和L6235器件的最大额定电流为5.6A (2.8ARMS)，而L622x器件的最大额定电流为2.8A (1.4ARMS)。设计人员容易把这些器件并联起来，将峰值电流和RMS的额定值提高一倍。结合极宽的工作电压范围(8V—52V)，各种类型的产品封装(包括PowerDIP24、PowerSO36、SO24)，powerSPIN平台能够满足各种电机控制需求，如工厂自动化(拾放/X-Y轴定位)、自动售货机(自动取款机和自动食品售货机)、办公设备(打印机、复印机和扫描仪)和医疗设备。

　　该系列器件的支持工具包括一个叫做practiSPIN的评估环境，它由评估板和软件组成，软件用于提供PC机与电机驱动器的接口，并执行对功耗和散热分析的仿真功能。

　　所有该系列产品器件现已量产。订购1,000件的价格在3到8.5美元不等，L205PD价格为5.8美元，L6208PD价格为8美元，L6225D价格为3.3美元，L6228D价格为4.55美元。以上价格仅供参考。
