银行用户电源解决方案(图)
2005/7/5 16:27:44
深圳市捷益达电子有限公司 供稿
一．前言
随着经济水平的不断提高，银行业务越来越广泛地深入到国民经济和人民生活的各个方面。 目前银行都是网络化运行，但由于各个地区的银行系统建设的时间不一样，而且伴随着银行新业务的增加，如网络银行、手机银行、自助银行等业务的迅速开展，以及ATM、POS、网上银行、无纸办公（电子邮件）等内容。网络不间断成为银行服务的一项重要的业务。在信息技术的推动下，计算机网络技术成为各种电子业务的基础，计算机主机的电源供电系统是银行业务正常运行的基本保障。
UPS保护所有的网络节点、独立工作站、服务器、数据中心以及其他一些重要的设备，保证它们能够安全、平稳的运行，使银行业务正常工作。
二．银行高性能的电源保护应从以下几方面加以考量
1．可靠性：
UPS不间断电源主要保护的是银行网络关键的网络通讯设备及服务器，对UPS本身的可靠性要求很高。
2．可管理性：
和其它的网络设备一样，保证UPS的高可管理性才能确保设备的正常运行与安全。
3．可维护性：
UPS从灾难事件中恢复过来的能力保障了银行网络系统的持续可运行性能。 在银行网络关键应用中，高性能的电源保护是非常重要的。
三．UPS保护方案
1． 中心机房：
中心机房作为清算系统的核心，其电源保护必须可靠，同时管理员能方便管理UPS电源。捷益达公司的UPS保证系统不间断运行，确保清算系统安全可靠。 采用先进的UPS网络监控附件：Web/SNMP卡，管理员可以在任何时间、任何地点，通过多种界面，如Web浏览器、SNMP、Telnet以及电话拨号方式，远程管理UPS。
2． 网点：
考虑网点计算机分散布置、提高UPS系统方案的可靠性以及降低配电布线的成本，网点的电源保护采用了分散保护的方案。采用一台UPS保护一台或者两台网点机，不同的网点机分别用不同的UPS保护，在某台UPS发生故障情况下，其它UPS保护的网点机仍然能正常工作。JEIDAR UPS采用先进的网络监控附件：Web/SNMP卡，管理员随时随地方便全网所有管理UPS，降低管理费用。
3． 商业银行路由器：
采用独立UPS保护商业银行路由器，这样就能够在需要对路由器进行复位时，通过Web/SNMP卡远程操作路由器。
UPS均可根据需要配置长延时系统。
四．电源防雷：一般分为三级
根据国际电工委员会防雷标准IEC1024-1把防雷器分为外部防雷系统和内部防雷系统两个部分。外部防雷系统是指对直接雷击的防护系统；内部防雷系统是指雷电电磁脉冲的防护系统。 其中防雷器属于是内部防雷，也叫感应雷。感应雷入侵机房和计算机网络系统的途径有：交流电源380V、220V、信号传输通道引入三方面，其中大部分为交流电源引入。

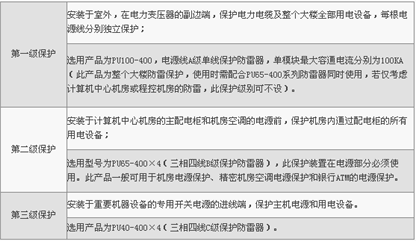

三级电源防雷
信号防雷：
用户在信号部分需要防雷的设备主要有：
① 各种终端：小型机、服务器、PC、打印机；使用ETRJ45-100A，如果机器串口上也连接有设备则应选用RS232-25A或SD09；
② 局域网：包括细缆（使用Coaxb-E2/MF）、双绞线（使用ETRJ45-100A）；
③ 通讯设备：路由器、GTS异步终端服务器、MODEM、拨号线；
④ ATM（银行系统的ATM的配电部分和信号部分都应加装防雷设备），配电部分选用
PU65-400×4，两端双绞线选用ETRJ45-100A进行保护。
JEIDAR高性能电源保护方案系统架构：
一个完整的电源保护方案，还应包括与之相辅的软件与附件的配备。JEIDAR的高性能电源保护方案由三个部分组成：
1． 高可靠性的UPS产品
JEIDAR全系列产品的平均无故障时间为30万小时以上，其RP、JY系列的UPS等几个系列均有各自独特的技术可进一步提高其可靠性（如并机等）。
2． 服务器的电源监控管理及事件响应系统
该系统通过建立UPS与被保护的服务器之间的串行通讯，实现服务器操作系统及关键应用程序的安全保护以及对多种电力电源/UPS事件的迅速反应。
3． 计算机网络的UPS管理方案
采用标准的网络通讯手段建立管理端（系统管理员）到被管理端（UPS）的数据通路，实现真正意义上的UPS管理网络化，使系统管理员能够随时随地的掌握UPS的运行信息，对UPS实行灵活而有效的管理。
银行网络中需要UPS电源保护的业务关键点：
金融系统包括：网上银行、网上股票交易、银行自助服务 ATM、基于Web的WebATM 、Internet 经纪业务等。
五．银行大型UPS的配置
银行大型机房内的设备主要由冗余备份的交易处理主机、存储设备以及用于连接中心机房和各个分中心的网络交换设备组成。由于银行主机运行的应用系统多数基于Unix操作系统，因此对供电系统的可用性要求极高，如果发生意外的断电事故，轻则影响当前的业务，重则会造成系统数据丢失，造成直接经济损失和银行信誉的间接损失。
随着经济水平的不断提高，银行业务越来越广泛地深入到国民经济和人民生活的各个方面。 目前银行都是网络化运行，但由于各个地区的银行系统建设的时间不一样，而且伴随着银行新业务的增加，如网络银行、手机银行、自助银行等业务的迅速开展，以及ATM、POS、网上银行、无纸办公（电子邮件）等内容。网络不间断成为银行服务的一项重要的业务。在信息技术的推动下，计算机网络技术成为各种电子业务的基础，计算机主机的电源供电系统是银行业务正常运行的基本保障。
UPS保护所有的网络节点、独立工作站、服务器、数据中心以及其他一些重要的设备，保证它们能够安全、平稳的运行，使银行业务正常工作。
二．银行高性能的电源保护应从以下几方面加以考量
1．可靠性：
UPS不间断电源主要保护的是银行网络关键的网络通讯设备及服务器，对UPS本身的可靠性要求很高。
2．可管理性：
和其它的网络设备一样，保证UPS的高可管理性才能确保设备的正常运行与安全。
3．可维护性：
UPS从灾难事件中恢复过来的能力保障了银行网络系统的持续可运行性能。 在银行网络关键应用中，高性能的电源保护是非常重要的。
三．UPS保护方案
1． 中心机房：
中心机房作为清算系统的核心，其电源保护必须可靠，同时管理员能方便管理UPS电源。捷益达公司的UPS保证系统不间断运行，确保清算系统安全可靠。 采用先进的UPS网络监控附件：Web/SNMP卡，管理员可以在任何时间、任何地点，通过多种界面，如Web浏览器、SNMP、Telnet以及电话拨号方式，远程管理UPS。
2． 网点：
考虑网点计算机分散布置、提高UPS系统方案的可靠性以及降低配电布线的成本，网点的电源保护采用了分散保护的方案。采用一台UPS保护一台或者两台网点机，不同的网点机分别用不同的UPS保护，在某台UPS发生故障情况下，其它UPS保护的网点机仍然能正常工作。JEIDAR UPS采用先进的网络监控附件：Web/SNMP卡，管理员随时随地方便全网所有管理UPS，降低管理费用。
3． 商业银行路由器：
采用独立UPS保护商业银行路由器，这样就能够在需要对路由器进行复位时，通过Web/SNMP卡远程操作路由器。
UPS均可根据需要配置长延时系统。
四．电源防雷：一般分为三级
根据国际电工委员会防雷标准IEC1024-1把防雷器分为外部防雷系统和内部防雷系统两个部分。外部防雷系统是指对直接雷击的防护系统；内部防雷系统是指雷电电磁脉冲的防护系统。 其中防雷器属于是内部防雷，也叫感应雷。感应雷入侵机房和计算机网络系统的途径有：交流电源380V、220V、信号传输通道引入三方面，其中大部分为交流电源引入。
三级电源防雷
信号防雷：
用户在信号部分需要防雷的设备主要有：
① 各种终端：小型机、服务器、PC、打印机；使用ETRJ45-100A，如果机器串口上也连接有设备则应选用RS232-25A或SD09；
② 局域网：包括细缆（使用Coaxb-E2/MF）、双绞线（使用ETRJ45-100A）；
③ 通讯设备：路由器、GTS异步终端服务器、MODEM、拨号线；
④ ATM（银行系统的ATM的配电部分和信号部分都应加装防雷设备），配电部分选用
PU65-400×4，两端双绞线选用ETRJ45-100A进行保护。
JEIDAR高性能电源保护方案系统架构：
一个完整的电源保护方案，还应包括与之相辅的软件与附件的配备。JEIDAR的高性能电源保护方案由三个部分组成：
1． 高可靠性的UPS产品
JEIDAR全系列产品的平均无故障时间为30万小时以上，其RP、JY系列的UPS等几个系列均有各自独特的技术可进一步提高其可靠性（如并机等）。
2． 服务器的电源监控管理及事件响应系统
该系统通过建立UPS与被保护的服务器之间的串行通讯，实现服务器操作系统及关键应用程序的安全保护以及对多种电力电源/UPS事件的迅速反应。
3． 计算机网络的UPS管理方案
采用标准的网络通讯手段建立管理端（系统管理员）到被管理端（UPS）的数据通路，实现真正意义上的UPS管理网络化，使系统管理员能够随时随地的掌握UPS的运行信息，对UPS实行灵活而有效的管理。
银行网络中需要UPS电源保护的业务关键点：
金融系统包括：网上银行、网上股票交易、银行自助服务 ATM、基于Web的WebATM 、Internet 经纪业务等。
五．银行大型UPS的配置
银行大型机房内的设备主要由冗余备份的交易处理主机、存储设备以及用于连接中心机房和各个分中心的网络交换设备组成。由于银行主机运行的应用系统多数基于Unix操作系统，因此对供电系统的可用性要求极高，如果发生意外的断电事故，轻则影响当前的业务，重则会造成系统数据丢失，造成直接经济损失和银行信誉的间接损失。
