电信用户电源解决方案(图)

　　电力行业是国家的重点单位，关系到国计民生。因此，为了构筑安全可靠的电网系统、必须有效降低电力故障。由于行业的特点，电力系统对于UPS方案有着独特的要求。首先，为了确保安全性，UPS主机必须具备双重保护功能，实现串联主从备份；其次，方案必须达到4个小时的最低供电延时；第三，要求UPS是在输入输出时带隔离变压器的工频机。

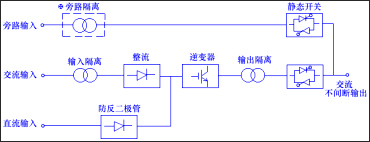

　　我公司蓝堡系列UPS根据电力行业的特点，充分考虑其负载特点而开发设计的，其电路结构图如下所示：

　　市电正常时，单相220V交流（或三相380V）经过隔离，整流滤波后给逆变器供电；若交流输入断电，则将由电力系统自备的直流屏经过防反二极管给逆变器供电，再经过输出隔离后给重要负载供电；若直流屏断电，则仍由交流输入供电；若逆变器过载或故障，则由静态开关切换至旁路供电。

　　应用优势：

　　1． UPS系统采用模块化全桥IGBT逆变器，比采用单体化IGBT可承受的冲击电流密度高很多，另外，系统的IGBT配有特殊的保护装置，可强制IGBT切换在安全运行区（S.O.A）,因此IGBT非常坚固耐用，几乎没可能烧毁。

　　2． 高频设计：因为逆变器采用高频高效率的IGBT组件及使用PWM方法将直流电转换成交流电，因此可以减少零件使用数量、提高可靠度、提升效率、减少噪音和降低UPS大小及重量，进而降低运送成本。

　　3． 可靠性高：因整流器使用相序控制技术 ( Phase Control Technology ) 来调整DC BUS电压，所以能最有效率直接对电池充电。此外采用更佳更耐用的SCR组件，且输入端加装电感器 ( Inductor ) 可以避免交流电源波型变型。

　　4． 冗余静态旁路：系统配有自动旁路和手动旁路，均经过隔离和稳压（选件）。自动旁路为冗余设计，即静态开关由并联的双电源供电，相当于冗余旁路。保证旁路转换的可靠性，无论何种情况发生，均不影响AC输出。

　　5． 延长风扇寿命：在负载轻量时风扇转速自动降慢，当负载加重时风扇转速自动加快，如此可以延长风扇寿命。

　　6． 冷激活程序：UPS加装特殊的限流电路，不须要靠市电就可以直接使用电池来激活，当在电池连接空的DC BUS时，亦可以防止大的输入电流损坏电池及直流电容器。

　　7． 采用多CPU与硬件控制线路双向保护功能，可以更安全保护UPS控制线路,不易受到外界电磁波干扰而失控，在主要控制核心上使用DSP芯片并联运行,再配合采用软件、硬件并联双向保护，可以同时工作，达到多重保护的作用，若CPU当机时，硬件线路仍可以发挥作用达到保护的功能，使机器能正常运行,不至于危害设备的供电安全。

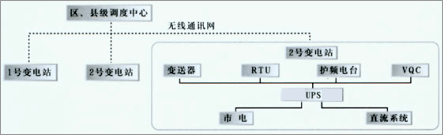

应用图例如下：
