PITE3400接地混线故障查找仪使用方便，故障定位准确，操作简捷，现就它的操作及故障查找方法，以及维护注意事项做以下说明：
一.主要功能键操作说明:
( 一)信号接收器:
1.输入调节:信号输入量大小调节.
2.充电:内部电池充电.必须将信号接收器电源打开.
3.电平指示器:电平大小显示.
4.选频--全频开关: 选频:接收305HZ--335HZ信号.
全频:接收全频信号.
5.信号输出:可接耳机或两台信号接收器串联使用.
( 二)信号发送器:
1.交流220V:通过插头接入交流220V电源.
2.充电/工作:向下信号输出,向上仅作充电.
3.外充电插座:给信号接收器充电.
4.交流电指示:灯亮表示交流供电.
5.外充电指示:灯亮表示信号接收器电池处于充电状态.
灯灭表示信号接收器电池处于充满电状态.
6.外欠压指示:灯亮表示信号接收器电池处于严重亏电状态.
灯灭表示信号接收器电池处于电压正常状态.
7.内充电指示:灯亮表示内置蓄电池处于充电状态.
灯灭表示内置蓄电池处于充满电状态.
8.内欠压指示:灯亮表示内置蓄电池处于严重亏电状态.
灯灭表示内置蓄电池处于电压正常状态.
9.输出电压指示:指示输出信号电压大小.
10.输出电流指示:指示输出信号电流大小.
11.输出阻抗选择:选择输出信号阻抗及电压大小.
12.RD-3A:电源保险,与交流220V电源插座合用.
13.RD-0.25A:外部设备保护保险.
14.频率调节:调节输出信号频率(使用选频功能,一般应旋到标尺7.8左右).
15.连续--断续开关(可根据听觉方便进行选择):
连续:输出连续信号.
断续:输出断续信号.
16.容抗--阻抗开关:
容抗:输出阻抗为1.5K欧姆+标称阻抗(50HZ).
阻抗:输出阻抗为标称阻抗.
17.交流--直流开关:
交流:输出交流信号.
直脉:输出直流脉动信号.
18.L--E 输出插孔:信号输出端.
二.总体操作方法:（注意：严格遵守"三不动，三不离"）
1.免维护电池在良好状态.查找故障前应事先作好充电工作.
2.使用前应首先擦除接收器钳口上的脏物,以确保其磁阻最小.
3.测试确定电源接地(漏电)端或混线端:
测试确定电源接地端:使用电压表测量电源两端对地电压,小的一端为电源接地端.或使用电流表测量电源两端对地电流,小的一端为电源接地端.
确定电源漏电端:此类电源一般是电源一端接外壳,电源漏电端则为电源一端.
测试确定电源混线端:使用电压表测量两混线电源四端互相电压,小的两端为电源混线端.或使用电流表测量两混线电源四端互相电流,小的两端为电源混线端.
4.连续--断续开关可根据听觉方便进行选择.
5.容抗--阻抗开关:带电查找故障时,为防止高压损坏信号发送器和对带电设备产生影响, 一般应选择在容抗端.
6.交流--直流开关:如被检测设备分布电容较大,应选择在直流端(容抗--阻抗开关,对应选择在阻抗端).
7.输出阻抗选择:根据被检测设备阻抗大小,由小至大选择.左一(红色)为关闭输出.
8.连接接收器与钳形互感器,调整接收器输入调节旋钮,接收发送器输出单线信号与双线回路信号,使两者接收信号强度比越大越好,接收单线信号,电平指示5号灯微闪为适当.音量适当.
9.带电查找故障时,信号接收器选频--全频开关应置于选频端,接收信号发送器输出单线信号,调节信号接收器输入调节至一定,然后调节信号发送器频率调节旋钮到标尺7.8左右,使信号接收器电平最大.如将信号接收器选频--全频开关应置于全频端,信号接收器可接收任何频率信号.
10.在电源接地(漏电)端与地或混线两电源端之间施加信号(L--E).
11.接地(漏电)故障:顺线把接收(整体终端)信号,信号接收器音量及电平指示的最终大小突变点即为电源接地(漏电)点.
混线故障:按配线图逐根接收信号,混线电源径路中每根配线,信号接收器音量及电平均有指示,混线电源径路中不同电源线点的交汇处,即为电源混线点.
三.各种故障查找方法释疑:
例图说明:
粗线:设备配线或线把.
细线:信号发送器构成的查找故障电流回路.

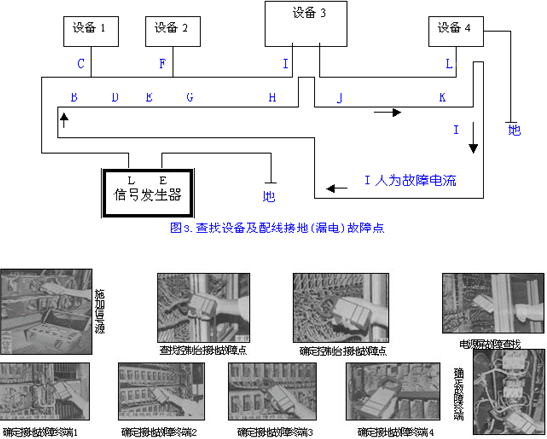

1..查找设备及配线接地(漏电)故障点.
信号发送器输出可施加于接地(漏电)电源任一点与地之间.
用信号接收器在该设备整线把处接收的电平指示:
设备1无接地(漏电).设备2无接地(漏电).设备3无接地(漏电)但有接地(漏电)回线电流
通过.设备4接地(漏电).
A:有 B:有 C:无 D:有 E:有
F:无 G:有 H:有 I:无[接地(漏电)回线电流相互抵消]
J:有 K:有 L:有[即可确定设备4接地(漏电)]
如设备及配线繁多,为了查找故障迅速可直接对各个独立回路或设备整线把处接收,那一
部分有电平指示,接地(漏电)故障一定在此设备内,再对其内部分块进一步接收查找,即可确定
设备及配线接地(漏电)故障点.

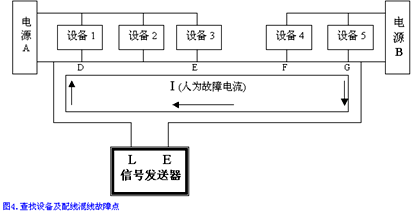

2.2.查找设备及配线混线故障点.
信号发送器输出可施加于混线电源两端DG之间.人为故障电流一定而且必须经过混线点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据设备配线图确认属于那个电源的线点,这样,两电源线点E与F的交分处C即为设备及配线混线故障点.
3.查找设备及配线短路故障点.
信号发送器输出可施加于短路电源两端.人为故障电流一定而且必须经过短路点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据设备配线图确认属于电源正或负的线点,这样,正负电源线点的交分处即为设备及配线短路故障点.
4.查找轨道电路设备短路故障点.
信号发送器输出可施加于轨道电路设备二次电源两端.人为故障电流一定而且必须经过短路点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据轨道电路设备图确认属于电源正或负的线点,这样,正负电源线点的交分处即为轨道电路设备短路故障点.
5.查找轨道电路漏泄故障点(检测灵敏度>=1毫安).
只用信号接收器(选频--全频开关应置于全频端)对轨距杆或其它漏泄单位进行接收,有电平指示的即为漏泄故障点.此项检测灵敏度最大为1毫安.
6.查找车辆电路搭铁,短路,混电故障点
查找原理同上述1,2,3类.
7.查找任何电气电路短路,混线故障点
查找原理同上述1,2,3类.
8.探测电缆走向
将电缆中任取一根,一端接信号发送器输出L端, 电缆另一端人为接地,信号发送器输出E端也接地.这样信号发送器输出通过全程电缆和大地构成回路,产生人为接地故障信号,张开信号接收器钳口根据电平指示进行接收,即可探测出电缆走向.
9.查找电缆故障:
接地故障:将故障电缆一端接信号发送器输出L端,信号发送器输出E端接地,这样信号发送器输出通过故障电缆和大地构成回路,产生人为接地故障信号,张开信号接收器钳口根据电平指示进行接收,信号接收器音量及电平指示的由大到小的突变点即为电缆接地故障点.
10.查找明线故障:
短路(混线)故障:将故障明线短路两端,一端接信号发送器输出L端,另一端接信号发送器输出E端,这样信号发送器输出通过故障明线构成回路,产生人为接收故障信号,张开信号接收器钳口横向进行接收,信号接收器音量及电平指示的最大点即为短路(混线)故障点.
断线故障:将信号发送器输出L端接断线芯线,输出阻抗选择在5K,信号发送器输出E端空,张开信号接收器钳口进行接收,信号接收器音量及电平指示的由大到小的突变点即为芯线断线故障点(仅适用于平行线).
11.万用表功能使用方法:
(1)交流电流测量
将开关旋至ACA1000A档.保持开关处于放松状态.按下板机打开钳口,钳住一根导线,如果钳住两根以上,测量无效.读取数值,如果读数小于200A,开关旋至ACA200A档, 以提高准确度,如果因环境条件限制,如暗处无法直接读数,按下保持键,拿至亮处读取.
(2)交,直流电压测量
测直流电压时,开关旋至DCV1000V档,测交流电压时,开关旋至ACV750V档.保持开关处于放松状态.红表笔接"VΩ"端,黑表笔接"COM"端.红黑表笔并联到被测线路.
(3)电阻测量
开关旋至适当量程的电阻档.保持开关处于放松状态.红表笔接"V,Ω"端,黑表笔接"COM"端.红黑表笔分别接被测电阻的两端,测在线电阻时,线路应切断电源,与电阻所连的电容应放电.
(4)通断测试
开关旋至200Ω档.红黑表笔分别接"V,Ω"端和"COM"端.如果红黑表笔间的电阻小于50Ω时,内置蜂鸣器发声.
四.维护事项:
1.请先阅读使用说明书,反复观看内配故障查找演示VCD光碟.在练功场虚设故障模拟操作, 严格遵守"三不动,三不离"绝对保证行车安全.熟练之后,方能迅速准确地处理现场故障.
2.每月定期给内置免维护电池和信号接收器电池充电(充电时间应大于8小时).使之始终保持在良好状态.接收器充电时,必须按下其电源开关.
3.充电时只须接入交流220V并按下信号发送器充电开关即可.
4.信号接收器电池应选用1.5V五号碱性电池.
5.对于铁道信号设备的故障处理,应利用列车间隔,严格遵守"三不动,三不离"绝对保证行车安全.
6.接收信号过程中,钳形接收器应尽量远离信号接收器喇叭,避免产生自激,必要时可使用耳机.
7.信号发送器输出为高压电,谨防电击.
五.附件清单:
1.三头电源线 壹根
2.充电连接线 贰根
3.测试线 壹根
4.信号连接线 贰根
5.12 V免维护充电电池（在发送器机内） 壹块
6.1.5V五号碱性电池(在接收器机内)（可充电20次以上） 12节
7.使用说明书 壹份
8.故障查找演示VCD光碟 壹张
一.主要功能键操作说明:
( 一)信号接收器:
1.输入调节:信号输入量大小调节.
2.充电:内部电池充电.必须将信号接收器电源打开.
3.电平指示器:电平大小显示.
4.选频--全频开关: 选频:接收305HZ--335HZ信号.
全频:接收全频信号.
5.信号输出:可接耳机或两台信号接收器串联使用.
( 二)信号发送器:
1.交流220V:通过插头接入交流220V电源.
2.充电/工作:向下信号输出,向上仅作充电.
3.外充电插座:给信号接收器充电.
4.交流电指示:灯亮表示交流供电.
5.外充电指示:灯亮表示信号接收器电池处于充电状态.
灯灭表示信号接收器电池处于充满电状态.
6.外欠压指示:灯亮表示信号接收器电池处于严重亏电状态.
灯灭表示信号接收器电池处于电压正常状态.
7.内充电指示:灯亮表示内置蓄电池处于充电状态.
灯灭表示内置蓄电池处于充满电状态.
8.内欠压指示:灯亮表示内置蓄电池处于严重亏电状态.
灯灭表示内置蓄电池处于电压正常状态.
9.输出电压指示:指示输出信号电压大小.
10.输出电流指示:指示输出信号电流大小.
11.输出阻抗选择:选择输出信号阻抗及电压大小.
12.RD-3A:电源保险,与交流220V电源插座合用.
13.RD-0.25A:外部设备保护保险.
14.频率调节:调节输出信号频率(使用选频功能,一般应旋到标尺7.8左右).
15.连续--断续开关(可根据听觉方便进行选择):
连续:输出连续信号.
断续:输出断续信号.
16.容抗--阻抗开关:
容抗:输出阻抗为1.5K欧姆+标称阻抗(50HZ).
阻抗:输出阻抗为标称阻抗.
17.交流--直流开关:
交流:输出交流信号.
直脉:输出直流脉动信号.
18.L--E 输出插孔:信号输出端.
二.总体操作方法:（注意：严格遵守"三不动，三不离"）
1.免维护电池在良好状态.查找故障前应事先作好充电工作.
2.使用前应首先擦除接收器钳口上的脏物,以确保其磁阻最小.
3.测试确定电源接地(漏电)端或混线端:
测试确定电源接地端:使用电压表测量电源两端对地电压,小的一端为电源接地端.或使用电流表测量电源两端对地电流,小的一端为电源接地端.
确定电源漏电端:此类电源一般是电源一端接外壳,电源漏电端则为电源一端.
测试确定电源混线端:使用电压表测量两混线电源四端互相电压,小的两端为电源混线端.或使用电流表测量两混线电源四端互相电流,小的两端为电源混线端.
4.连续--断续开关可根据听觉方便进行选择.
5.容抗--阻抗开关:带电查找故障时,为防止高压损坏信号发送器和对带电设备产生影响, 一般应选择在容抗端.
6.交流--直流开关:如被检测设备分布电容较大,应选择在直流端(容抗--阻抗开关,对应选择在阻抗端).
7.输出阻抗选择:根据被检测设备阻抗大小,由小至大选择.左一(红色)为关闭输出.
8.连接接收器与钳形互感器,调整接收器输入调节旋钮,接收发送器输出单线信号与双线回路信号,使两者接收信号强度比越大越好,接收单线信号,电平指示5号灯微闪为适当.音量适当.
9.带电查找故障时,信号接收器选频--全频开关应置于选频端,接收信号发送器输出单线信号,调节信号接收器输入调节至一定,然后调节信号发送器频率调节旋钮到标尺7.8左右,使信号接收器电平最大.如将信号接收器选频--全频开关应置于全频端,信号接收器可接收任何频率信号.
10.在电源接地(漏电)端与地或混线两电源端之间施加信号(L--E).
11.接地(漏电)故障:顺线把接收(整体终端)信号,信号接收器音量及电平指示的最终大小突变点即为电源接地(漏电)点.
混线故障:按配线图逐根接收信号,混线电源径路中每根配线,信号接收器音量及电平均有指示,混线电源径路中不同电源线点的交汇处,即为电源混线点.
三.各种故障查找方法释疑:
例图说明:
粗线:设备配线或线把.
细线:信号发送器构成的查找故障电流回路.
1..查找设备及配线接地(漏电)故障点.
信号发送器输出可施加于接地(漏电)电源任一点与地之间.
用信号接收器在该设备整线把处接收的电平指示:
设备1无接地(漏电).设备2无接地(漏电).设备3无接地(漏电)但有接地(漏电)回线电流
通过.设备4接地(漏电).
A:有 B:有 C:无 D:有 E:有
F:无 G:有 H:有 I:无[接地(漏电)回线电流相互抵消]
J:有 K:有 L:有[即可确定设备4接地(漏电)]
如设备及配线繁多,为了查找故障迅速可直接对各个独立回路或设备整线把处接收,那一
部分有电平指示,接地(漏电)故障一定在此设备内,再对其内部分块进一步接收查找,即可确定
设备及配线接地(漏电)故障点.
2.2.查找设备及配线混线故障点.
信号发送器输出可施加于混线电源两端DG之间.人为故障电流一定而且必须经过混线点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据设备配线图确认属于那个电源的线点,这样,两电源线点E与F的交分处C即为设备及配线混线故障点.
3.查找设备及配线短路故障点.
信号发送器输出可施加于短路电源两端.人为故障电流一定而且必须经过短路点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据设备配线图确认属于电源正或负的线点,这样,正负电源线点的交分处即为设备及配线短路故障点.
4.查找轨道电路设备短路故障点.
信号发送器输出可施加于轨道电路设备二次电源两端.人为故障电流一定而且必须经过短路点.用信号接收器按图对单根配线进行接收,对每根有电平指示的配线,根据轨道电路设备图确认属于电源正或负的线点,这样,正负电源线点的交分处即为轨道电路设备短路故障点.
5.查找轨道电路漏泄故障点(检测灵敏度>=1毫安).
只用信号接收器(选频--全频开关应置于全频端)对轨距杆或其它漏泄单位进行接收,有电平指示的即为漏泄故障点.此项检测灵敏度最大为1毫安.
6.查找车辆电路搭铁,短路,混电故障点
查找原理同上述1,2,3类.
7.查找任何电气电路短路,混线故障点
查找原理同上述1,2,3类.
8.探测电缆走向
将电缆中任取一根,一端接信号发送器输出L端, 电缆另一端人为接地,信号发送器输出E端也接地.这样信号发送器输出通过全程电缆和大地构成回路,产生人为接地故障信号,张开信号接收器钳口根据电平指示进行接收,即可探测出电缆走向.
9.查找电缆故障:
接地故障:将故障电缆一端接信号发送器输出L端,信号发送器输出E端接地,这样信号发送器输出通过故障电缆和大地构成回路,产生人为接地故障信号,张开信号接收器钳口根据电平指示进行接收,信号接收器音量及电平指示的由大到小的突变点即为电缆接地故障点.
10.查找明线故障:
短路(混线)故障:将故障明线短路两端,一端接信号发送器输出L端,另一端接信号发送器输出E端,这样信号发送器输出通过故障明线构成回路,产生人为接收故障信号,张开信号接收器钳口横向进行接收,信号接收器音量及电平指示的最大点即为短路(混线)故障点.
断线故障:将信号发送器输出L端接断线芯线,输出阻抗选择在5K,信号发送器输出E端空,张开信号接收器钳口进行接收,信号接收器音量及电平指示的由大到小的突变点即为芯线断线故障点(仅适用于平行线).
11.万用表功能使用方法:
(1)交流电流测量
将开关旋至ACA1000A档.保持开关处于放松状态.按下板机打开钳口,钳住一根导线,如果钳住两根以上,测量无效.读取数值,如果读数小于200A,开关旋至ACA200A档, 以提高准确度,如果因环境条件限制,如暗处无法直接读数,按下保持键,拿至亮处读取.
(2)交,直流电压测量
测直流电压时,开关旋至DCV1000V档,测交流电压时,开关旋至ACV750V档.保持开关处于放松状态.红表笔接"VΩ"端,黑表笔接"COM"端.红黑表笔并联到被测线路.
(3)电阻测量
开关旋至适当量程的电阻档.保持开关处于放松状态.红表笔接"V,Ω"端,黑表笔接"COM"端.红黑表笔分别接被测电阻的两端,测在线电阻时,线路应切断电源,与电阻所连的电容应放电.
(4)通断测试
开关旋至200Ω档.红黑表笔分别接"V,Ω"端和"COM"端.如果红黑表笔间的电阻小于50Ω时,内置蜂鸣器发声.
四.维护事项:
1.请先阅读使用说明书,反复观看内配故障查找演示VCD光碟.在练功场虚设故障模拟操作, 严格遵守"三不动,三不离"绝对保证行车安全.熟练之后,方能迅速准确地处理现场故障.
2.每月定期给内置免维护电池和信号接收器电池充电(充电时间应大于8小时).使之始终保持在良好状态.接收器充电时,必须按下其电源开关.
3.充电时只须接入交流220V并按下信号发送器充电开关即可.
4.信号接收器电池应选用1.5V五号碱性电池.
5.对于铁道信号设备的故障处理,应利用列车间隔,严格遵守"三不动,三不离"绝对保证行车安全.
6.接收信号过程中,钳形接收器应尽量远离信号接收器喇叭,避免产生自激,必要时可使用耳机.
7.信号发送器输出为高压电,谨防电击.
五.附件清单:
1.三头电源线 壹根
2.充电连接线 贰根
3.测试线 壹根
4.信号连接线 贰根
5.12 V免维护充电电池（在发送器机内） 壹块
6.1.5V五号碱性电池(在接收器机内)（可充电20次以上） 12节
7.使用说明书 壹份
8.故障查找演示VCD光碟 壹张
