ZXA10 MSAN典型组网方案(图)
2005/8/5 15:27:49
中兴通讯股份有限公司 供稿
为了提供全面业务的承载，并保证不同业务的QoS，以及必要的可靠性和安全性，ZXA10 MSAN充分考虑目前的网络资源，提供了丰富的组网方案。

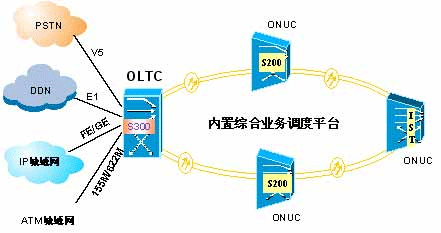

1. 内置“综合业务调度系统”组网方案
ZXA10 MSAN综合业务调度系列产品S300、S200，体积小、容量大，具备业界领先的集成度，提供了丰富的资源管理和调度能力。此方案不仅可以提供灵活的组网结构、强大的业务承载及扩容能力，还可以通过扩展RPR功能，实现向全IP网络的过渡。
根据业务需求、业务量以及光纤资源情况，可灵活组建环形、链形、树形等结构的网络，以及各种形式的组合。
组网特点：
提供了强大的宽窄带业务接入及调度能力，业务比例可随意调整，方便用户规划；
强大的等同MSTP功能，为其他设备提供传输通道，减少空间占用及设备投资；
宽窄带业务统一光端口传送，减少光纤资源占用，方便网络规划；
适用于新建综合业务接入网的区域。

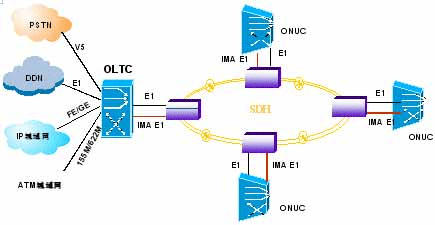

2. SDH组网——E1接口方式
对于已建有SDH网络，且其传送能力依然可以满足当前宽带业务需求的地区，ZXA10 MSAN系统提供了基于现有SDH组网的解决方案，保护原有投资。
ZXA10 MSAN系统ONUC设备支持将宽带业务封装成IMA E1方式，利用现有SDH网络的E1资源，同时进行宽带、窄带业务的承载，实现现有的SDH传送网上进行综合业务传送。
组网特点：
利用已有的SDH传输上尚余的E1资源，提供宽窄带业务的接入；
无需重复建网，快速接入用户；
适用于宽带业务量较少的区域。

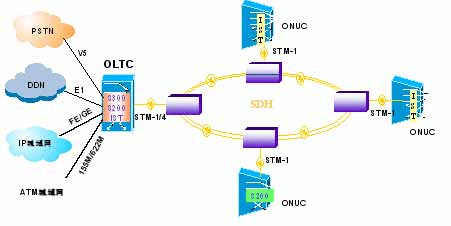

3.“光网互动”组网方案
利用SDH的E1资源组网，虽然节省了MSTP的投资，挖掘了SDH网络的潜力，但随着宽带业务量的增加，会大量占用SDH的E1资源，因此IMA E1方式不适合大规模使用。
那么是否有其它选择呢？ZXA10 MSAN提出了全新的“光网互动”组网方案，即通过内置综合业务调度模块所提供的STM-1/4光口与原有的传输网络对接，实现业务上传。
ZXA10 MSAN内置综合业务调度模块提供标准的SDH帧格式的光接口，可与任意SDH设备光口对接。系统可根据ONUC资源配置的情况，在SDH传输网中分配相应的VC-12、VC-3或VC-4资源通道，不需要占用整个155M/622M的传输资源。
组网特点：
可利用现有传输资源，不需要升级，节省投资；
传输通道资源可以根据需求灵活分配；
综合业务接入网内置传输模块，安装、维护简单，投资更小。
1. 内置“综合业务调度系统”组网方案
ZXA10 MSAN综合业务调度系列产品S300、S200，体积小、容量大，具备业界领先的集成度，提供了丰富的资源管理和调度能力。此方案不仅可以提供灵活的组网结构、强大的业务承载及扩容能力，还可以通过扩展RPR功能，实现向全IP网络的过渡。
根据业务需求、业务量以及光纤资源情况，可灵活组建环形、链形、树形等结构的网络，以及各种形式的组合。
组网特点：
提供了强大的宽窄带业务接入及调度能力，业务比例可随意调整，方便用户规划；
强大的等同MSTP功能，为其他设备提供传输通道，减少空间占用及设备投资；
宽窄带业务统一光端口传送，减少光纤资源占用，方便网络规划；
适用于新建综合业务接入网的区域。
2. SDH组网——E1接口方式
对于已建有SDH网络，且其传送能力依然可以满足当前宽带业务需求的地区，ZXA10 MSAN系统提供了基于现有SDH组网的解决方案，保护原有投资。
ZXA10 MSAN系统ONUC设备支持将宽带业务封装成IMA E1方式，利用现有SDH网络的E1资源，同时进行宽带、窄带业务的承载，实现现有的SDH传送网上进行综合业务传送。
组网特点：
利用已有的SDH传输上尚余的E1资源，提供宽窄带业务的接入；
无需重复建网，快速接入用户；
适用于宽带业务量较少的区域。
3.“光网互动”组网方案
利用SDH的E1资源组网，虽然节省了MSTP的投资，挖掘了SDH网络的潜力，但随着宽带业务量的增加，会大量占用SDH的E1资源，因此IMA E1方式不适合大规模使用。
那么是否有其它选择呢？ZXA10 MSAN提出了全新的“光网互动”组网方案，即通过内置综合业务调度模块所提供的STM-1/4光口与原有的传输网络对接，实现业务上传。
ZXA10 MSAN内置综合业务调度模块提供标准的SDH帧格式的光接口，可与任意SDH设备光口对接。系统可根据ONUC资源配置的情况，在SDH传输网中分配相应的VC-12、VC-3或VC-4资源通道，不需要占用整个155M/622M的传输资源。
组网特点：
可利用现有传输资源，不需要升级，节省投资；
传输通道资源可以根据需求灵活分配；
综合业务接入网内置传输模块，安装、维护简单，投资更小。
