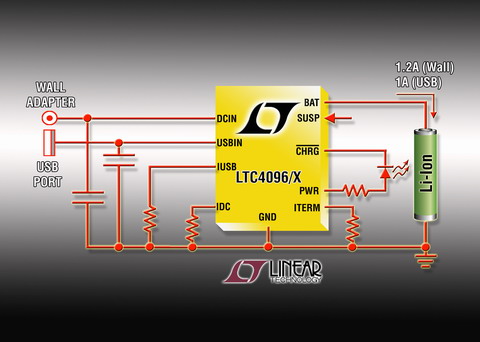

凌力尔特推出独立双输入线性电池充电器 LTC4096/X。这些器件用交流适配器或 USB 电源对单节锂离子/聚合物电池充电。LTC4096/X 采用恒定电流/恒定电压算法充电,可编程充电电流用交流适配器电源时高达 1.2A,而用 USB 电源时高达 1A,同时还可自动检测每个输入端电压的存在。应用包括 PDA、MP3 播放器、数码相机、轻型便携式医疗和测试设备以及大彩屏蜂窝电话。
LTC4096/X 具有 ±0.6% 的最终浮动电压准确度,并采用了已获专利的热调节电路,该电路在无过热风险的前提下最大限度地提高了充电速率。这些器件极其灵活,以下功能可通过单个电阻编程:交流适配器充电电流、USB 充电电流和充电终止电流。作为独立充电器,这些器件无需外部微控制器来终止充电,从而简化了设计。其它特点包括用于电池预查验的涓流充电(“X” 版本禁止涓流充电)、欠压闭锁、自动再充电、充电状态指示信号和具有 120mA 驱动能力的输入电源存在输出(PWR)引脚。为了节省电池能量,LTC4096/X 在备用时从电池终端吸取 <50uA 的电流,而在停机模式消耗 <20uA 的电流。
LTC4096/X 采用扁平(0.75mm)10 引线 3mm x 3mm DFN 封装。总解决方案占的板面积非常紧凑,因为无需外部 MOSFET、检测电阻或隔离二极管。这些器件的额定工作温度范围为 -40oC 至 85oC。以 1,000 片为单位批量购买,每片起价为 1.50 美元。
LTC4096/X 具有 ±0.6% 的最终浮动电压准确度,并采用了已获专利的热调节电路,该电路在无过热风险的前提下最大限度地提高了充电速率。这些器件极其灵活,以下功能可通过单个电阻编程:交流适配器充电电流、USB 充电电流和充电终止电流。作为独立充电器,这些器件无需外部微控制器来终止充电,从而简化了设计。其它特点包括用于电池预查验的涓流充电(“X” 版本禁止涓流充电)、欠压闭锁、自动再充电、充电状态指示信号和具有 120mA 驱动能力的输入电源存在输出(PWR)引脚。为了节省电池能量,LTC4096/X 在备用时从电池终端吸取 <50uA 的电流,而在停机模式消耗 <20uA 的电流。
LTC4096/X 采用扁平(0.75mm)10 引线 3mm x 3mm DFN 封装。总解决方案占的板面积非常紧凑,因为无需外部 MOSFET、检测电阻或隔离二极管。这些器件的额定工作温度范围为 -40oC 至 85oC。以 1,000 片为单位批量购买,每片起价为 1.50 美元。
