凌力尔特日前推出 16 位、4 路电压输出 DAC LTC2704-16,该器件具有 6 种软件可编程输出电压范围。4 个 DAC 每个都可通过 3 线 SPI 兼容串行接口编程为 4 种双极性输出范围之一(±10V、±5V、-2.5V 或 +7.5V)或两种单极性输出范围之一(0V 至 5V 或 0V 至 10V)。LTC2704-16 具有卓越的 ±2LSB (最大值) INL 和 ±1LSB (最大值) DNL DC 性能。LTC2704-16 用双 ±5V 至 ±15V 的模拟电源以及 3V 至 5V 的数字电源工作。该 DAC 的软件可编程SoftSpanTM 输出范围和所有内部寄存器的串行回读使其非常适用于工业和过程控制应用、仪表以及自动测试设备。

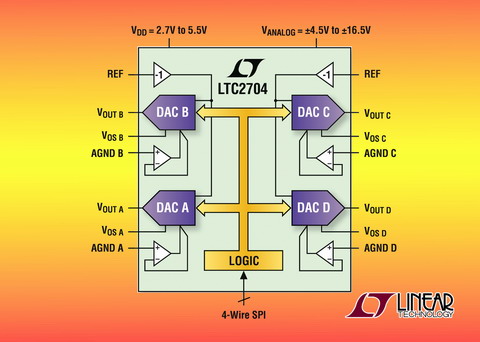

LTC2704-16 为每对 DAC 提供了基准输入。这些基准输入电压在内部进行倒相,并可被驱动至 7.25V,从而产生了高达 ±14.5V 的输出摆幅。LTC2704-16 的输出缓冲器在每个电源轨的 500mV 范围内摆动,而准确度并没有任何降低。这些输出缓冲器用 12V±10% 的工业电源产生准确的 ±10V 输出。每个 DAC 都有失调调节引脚、系统偏移缓冲接地和电压反馈引脚,可实现远端强制和取样应用。DAC 输出直接驱动高达 1000pF 的容性负载或高达 5mA 的电流负载。此外,低输出电压噪声(0.8uVRMS)降低了对输出滤波的需求。在 0V 至 5V 输出标度上进行的中间标度变换通常只会引发 2nV-sec 的干扰脉冲,而且,一个全标度 20V 变换将在 10us 的时间里稳定至 1LSB 以内。LTC2704-16 的每个 DAC 在 ±15V 时消耗 4.5mA 电源电流,并具有休眠模式,在该模式下电源电流可降至 1mA (最大值)。
LTC2704-14 和 LTC2704-12 分别是引脚兼容的 14 位和 12 位器件。LTC2704-16、LTC2704-14 和 LTC2704-12 都采用 SSOP-44 封装,为最终产品的性能/成本优化提供了一个引脚兼容和代码兼容的系列。整个系列可在商用和工业温度范围内工作。以 1,000 片为单位批量购买,每片 LTC2704-16 的起价为 29.95 美元、每片 LTC2704-14 为 24.95 美元、而每片 LTC2704-12 为 19.95 美元。
16 位 4 路 VOUT SoftSpan DAC
性能概要:(LTC2704-16/LTC2704-14/LTC2704-12)
• 6 种软件可编程输出范围:
±10V、±5V、±2.5V、-2.5V 至 7.5V、0V 至 5V、0V 至 10V
• LTC2704-16:±2LSB (最大值) INL、±1LSB (最大值) DNL
• 所有内部寄存器的串行回读
• 干扰脉冲 <2nV-sec
• 强制/取样输出实现远端取样
• 5mA 输出电流驱动
• 停机模式将电源电流降至 1mA
• 引脚兼容的 16位/14 位/12 位 DAC(LTC2704-16/LTC2704-14/LTC2704-12)
• 加电复位将输出清除至零伏
• SPI兼容串行I/O
• SSOP-44 封装
LTC2704-16 为每对 DAC 提供了基准输入。这些基准输入电压在内部进行倒相,并可被驱动至 7.25V,从而产生了高达 ±14.5V 的输出摆幅。LTC2704-16 的输出缓冲器在每个电源轨的 500mV 范围内摆动,而准确度并没有任何降低。这些输出缓冲器用 12V±10% 的工业电源产生准确的 ±10V 输出。每个 DAC 都有失调调节引脚、系统偏移缓冲接地和电压反馈引脚,可实现远端强制和取样应用。DAC 输出直接驱动高达 1000pF 的容性负载或高达 5mA 的电流负载。此外,低输出电压噪声(0.8uVRMS)降低了对输出滤波的需求。在 0V 至 5V 输出标度上进行的中间标度变换通常只会引发 2nV-sec 的干扰脉冲,而且,一个全标度 20V 变换将在 10us 的时间里稳定至 1LSB 以内。LTC2704-16 的每个 DAC 在 ±15V 时消耗 4.5mA 电源电流,并具有休眠模式,在该模式下电源电流可降至 1mA (最大值)。
LTC2704-14 和 LTC2704-12 分别是引脚兼容的 14 位和 12 位器件。LTC2704-16、LTC2704-14 和 LTC2704-12 都采用 SSOP-44 封装,为最终产品的性能/成本优化提供了一个引脚兼容和代码兼容的系列。整个系列可在商用和工业温度范围内工作。以 1,000 片为单位批量购买,每片 LTC2704-16 的起价为 29.95 美元、每片 LTC2704-14 为 24.95 美元、而每片 LTC2704-12 为 19.95 美元。
性能概要:(LTC2704-16/LTC2704-14/LTC2704-12)
• 6 种软件可编程输出范围:
±10V、±5V、±2.5V、-2.5V 至 7.5V、0V 至 5V、0V 至 10V
• LTC2704-16:±2LSB (最大值) INL、±1LSB (最大值) DNL
• 所有内部寄存器的串行回读
• 干扰脉冲 <2nV-sec
• 强制/取样输出实现远端取样
• 5mA 输出电流驱动
• 停机模式将电源电流降至 1mA
• 引脚兼容的 16位/14 位/12 位 DAC(LTC2704-16/LTC2704-14/LTC2704-12)
• 加电复位将输出清除至零伏
• SPI兼容串行I/O
• SSOP-44 封装
