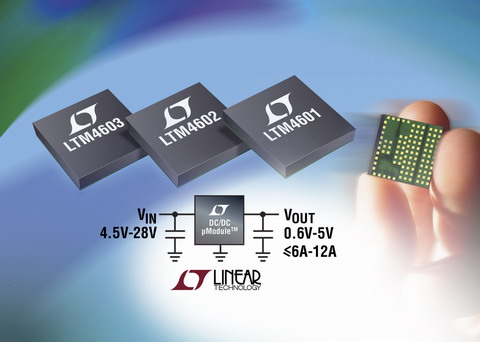

凌力尔特新推出的高压、大功率 DC/DC uModuleTM（微型模块）负载点（POL）稳压器系列器件具有多种新功能和不同输出功率能力。LTM4601、LTM4602 和 LTM4603 这 3 种器件每一种都含有实现 6A 至 48A 负载点稳压器所需的所有组件，其中包括电感器、功率 MOSFET、DC/DC 控制器、补偿电路和输入/输出旁路电容器。这些器件采用紧凑型 15mm x 15mm x 2.8mm LGA 封装，可保护解决方案免受外部环境影响，而且由于模块散热功能增强，因此可实现高效率散热。这些微型模块提供了表面贴装集成电路的大小、外形尺寸和简单性。采用这个微型模块 POL 稳压器系列进行设计并不需开关模式电源知识，极大地简化了数字电路设计师的任务。每个器件都提供电路仿真模型和布局。这些微型模块可用于广泛的应用，如工业自动化、RAID和高可用性系统、刀片服务器、医疗成像、无线基站、计算和网络系统。
每种 DC/DC 微型模块的额定工作电压是 4.5V 至 28V（标准电压版本为 20V）。输出电压可用一个电阻在 0.6V 至 5V 范围内调整。这个新系列增加的新功能包括用于实现较低开关噪声的锁相环（PLL）同步以及多相（PolyPhaseTM）工作（并联多个微型模块稳压器以输送更大的输出电流）、为 FPGA、DSP、ASIC 等低压、大电流负载精确调节的真正差分远端检测、以及实现多电压轨系统正确启动的 跟踪/裕度控制。
LTM4601、LTM4602、LTM4603 和之前推出的 LTM4600 微型模块具有电流模式架构，提供快速短路保护以及过压和欠压保护。由于这些器件尺寸小和重量轻（1.73g），所以可用任何抓放型机器处理。此外，其扁平设计对于实现畅通无阻的气流是很有效的，特别是在非常致密的系统中。
凌力尔特公司电源业务部总经理 Don Paulus 说：“增加这 5 个新的电源微型模块使得一系列电源设计更加快速和容易。这些微型模块重量轻，采用扁平封装，可以焊接到很多电路板的背面，从而可以高效率使用电路板空间，并将正面空间留给 FPGA、DDR 存储器等复杂的数字集成电路。我们预计，将有广泛的应用大量采用这些微型模块。”

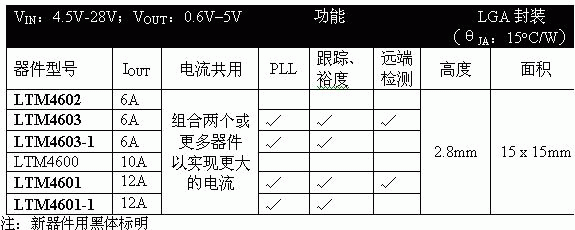

表 1：新的微型模块系列：完整的 DC/DC 稳压器解决方案
LTM4601 和 LTM4603
LTM4601 是全功能 12A 输出微型模块 DC/DC 解决方案。该器件包括 PLL、跟踪和裕度控制以及远端检测。LTM4603 的额定电流为 6A，并具有与 LTM4601 相同的功能、占板面积和布局。每种器件都有两种电压选项：4.5V 至 20V 或 4.5V 至 28V。两种器件的额定工作温度范围为 -40oC 至 85oC。
LTM4601-1 和 LTM4603-1
LTM4601-1 和 LTM4603-1 除了没有远端检测功能，其他方面分别与 LTM4601 和 LTM4603相同。这两种器件都允许电流共用，通过并联多个器件的输出实现更大的负载电流。每种器件都有两种电压选项：4.5V 至 20V 或 4.5V 至 28V。它们的额定工作温度范围为 -40oC 至 85oC。
LTM4600 和 LTM4602
LTM4600 是一款 10A DC/DC 微型模块，可供那些与缩减功能组合相兼容的 POL 解决方案使用。LTM4602 额定电流为 6A，具有与 LTM4600 相同的功能、占板面积和布局。每种器件都有两种电压选项，4.5V 至 20V 或 4.5V 至 28V。两种器件的额定工作温度范围为 -40oC 至 85oC。以 1,000 片为单位批量购买，每片起价为 11.95 美元。
每种 DC/DC 微型模块的额定工作电压是 4.5V 至 28V（标准电压版本为 20V）。输出电压可用一个电阻在 0.6V 至 5V 范围内调整。这个新系列增加的新功能包括用于实现较低开关噪声的锁相环（PLL）同步以及多相（PolyPhaseTM）工作（并联多个微型模块稳压器以输送更大的输出电流）、为 FPGA、DSP、ASIC 等低压、大电流负载精确调节的真正差分远端检测、以及实现多电压轨系统正确启动的 跟踪/裕度控制。
LTM4601、LTM4602、LTM4603 和之前推出的 LTM4600 微型模块具有电流模式架构，提供快速短路保护以及过压和欠压保护。由于这些器件尺寸小和重量轻（1.73g），所以可用任何抓放型机器处理。此外，其扁平设计对于实现畅通无阻的气流是很有效的，特别是在非常致密的系统中。
凌力尔特公司电源业务部总经理 Don Paulus 说：“增加这 5 个新的电源微型模块使得一系列电源设计更加快速和容易。这些微型模块重量轻，采用扁平封装，可以焊接到很多电路板的背面，从而可以高效率使用电路板空间，并将正面空间留给 FPGA、DDR 存储器等复杂的数字集成电路。我们预计，将有广泛的应用大量采用这些微型模块。”
表 1：新的微型模块系列：完整的 DC/DC 稳压器解决方案
LTM4601 和 LTM4603
LTM4601 是全功能 12A 输出微型模块 DC/DC 解决方案。该器件包括 PLL、跟踪和裕度控制以及远端检测。LTM4603 的额定电流为 6A，并具有与 LTM4601 相同的功能、占板面积和布局。每种器件都有两种电压选项：4.5V 至 20V 或 4.5V 至 28V。两种器件的额定工作温度范围为 -40oC 至 85oC。
LTM4601-1 和 LTM4603-1
LTM4601-1 和 LTM4603-1 除了没有远端检测功能，其他方面分别与 LTM4601 和 LTM4603相同。这两种器件都允许电流共用，通过并联多个器件的输出实现更大的负载电流。每种器件都有两种电压选项：4.5V 至 20V 或 4.5V 至 28V。它们的额定工作温度范围为 -40oC 至 85oC。
LTM4600 和 LTM4602
LTM4600 是一款 10A DC/DC 微型模块，可供那些与缩减功能组合相兼容的 POL 解决方案使用。LTM4602 额定电流为 6A，具有与 LTM4600 相同的功能、占板面积和布局。每种器件都有两种电压选项，4.5V 至 20V 或 4.5V 至 28V。两种器件的额定工作温度范围为 -40oC 至 85oC。以 1,000 片为单位批量购买，每片起价为 11.95 美元。
