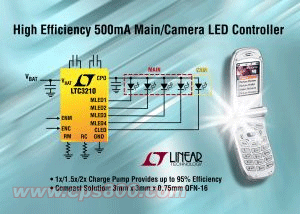

凌特公司(LinearTechnology)近日推出一款用于驱动蜂窝电话的主LED和照相LED的充电泵LTC3210,具有高集成度、800kHz、低噪声、1x/1.5x/2x多模式等特点。器件提供了总输出电流达500mA的5个LED电流源:4x25mA LED主显示屏和一个400mA高电流照相LED显示屏,并采用紧凑型3mm×3mm QFN封装。
据介绍,每个显示屏均采用数字式控制,并通过一个单线接口来进行独立调光和编程。LTC3210的2.9V至4.5V输入电压范围专为单节锂离子电池蜂窝电话应用而优化。当采用一节锂离子电池(标称电压值为3.6V)来驱动时,效率可达95%,静态电流仅为400μA,因而最大限度地延长了电池的运行时间。高开关频率使得能够采用小型外部电容器。LTC3210只需要4个小型电容器和两个电流设置电阻器,从而造就了一款纤巧、扁平(高度为0.75mm)、占板面积小于20平方厘米的解决方案。
LTC3210充电泵采用低噪声恒定频率操作,并可根据VIN和LED正向电压条件来自动优化效率。该器件在1x模式中上电,并在任何被使能的LED电流源接近压降状态时自动切换至升压模式(1.5x);随后的压降将把器件接入2x模式。主显示屏和CAM显示屏的最大电流是采用两个电阻器(各用于一个显示屏)来设定。LED电流是利用精准的内部电流源来控制,而每个显示屏的调光和ON/OFF控制是通过一个单线接口来实现。LTC3210具有64个用于主显示屏的亮度级和8个用于CAM输出的亮度级。内部电路可防止在启动和模式切换期间产生涌入电流和过大的输入噪声;此外,该器件还具有开路/短路LED保护功能。
LTC3210EUD采用扁平16引脚QFN 3mm×3mm封装,有现货供应。以1,000片为单位批量购买,每片价格为1.70美元。
据介绍,每个显示屏均采用数字式控制,并通过一个单线接口来进行独立调光和编程。LTC3210的2.9V至4.5V输入电压范围专为单节锂离子电池蜂窝电话应用而优化。当采用一节锂离子电池(标称电压值为3.6V)来驱动时,效率可达95%,静态电流仅为400μA,因而最大限度地延长了电池的运行时间。高开关频率使得能够采用小型外部电容器。LTC3210只需要4个小型电容器和两个电流设置电阻器,从而造就了一款纤巧、扁平(高度为0.75mm)、占板面积小于20平方厘米的解决方案。
LTC3210充电泵采用低噪声恒定频率操作,并可根据VIN和LED正向电压条件来自动优化效率。该器件在1x模式中上电,并在任何被使能的LED电流源接近压降状态时自动切换至升压模式(1.5x);随后的压降将把器件接入2x模式。主显示屏和CAM显示屏的最大电流是采用两个电阻器(各用于一个显示屏)来设定。LED电流是利用精准的内部电流源来控制,而每个显示屏的调光和ON/OFF控制是通过一个单线接口来实现。LTC3210具有64个用于主显示屏的亮度级和8个用于CAM输出的亮度级。内部电路可防止在启动和模式切换期间产生涌入电流和过大的输入噪声;此外,该器件还具有开路/短路LED保护功能。
LTC3210EUD采用扁平16引脚QFN 3mm×3mm封装,有现货供应。以1,000片为单位批量购买,每片价格为1.70美元。
