台达AE系列人机打印功能 第一次亲密接触(图)
2006/4/7 14:50:30
中达电通股份有限公司 供稿
一年前，台达人机界面横空出世。挟此余威台达乘胜出击，即将推出市场的AE系列人机不仅提供了65535色高分辨率显示（8吋/10.4吋），其包含的直接驱动打印机功能，更是值得期待。产品在硬件方面也有了很大的改进和完善，产品序列更加完整。为了让用户更早的体验这款人机在打印方面的优异功能，中达电通率先就其打印的实现方法和打印方式进行简要介绍，让您与它第一次亲密接触！
一、实现方法

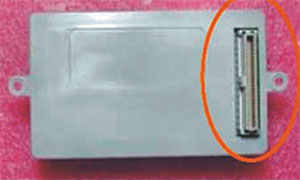

1、通过HMI打印扩展卡。
打印扩展卡的型号为：DOP-EXPM110，可以用于AE整个系列人机界面扩展打印功能，其中5.7吋人机界面更是必须的。
2、通过USB HOST 打印。
只有DOP-AE80THTD和DOP-AE10THTD人机支持。通过比DOP-A系列人机和DOP-AE57系列人机多出的USB 端口，直接连接到打印机。
二、打印方式
1、硬拷贝（hard copy）。
通过系统控制区驱动。设定方法：设定系统控制区长度为8。具体步骤如下：

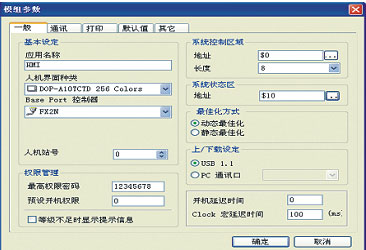

(1).系统控制区设置
第8个WORD为控制标志缓存器（CFR2）。其中Bit 8为打印驱动标志位，Bit 9为打印换页标志位。当Bit 8=ON时，打印当前人机显示画面；当Bit 9=ON 时，打印换页。
(2).画面编辑

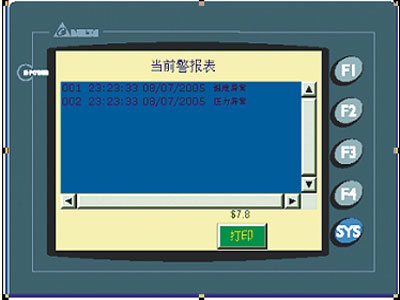

排版打印（print typesetting）。可以直接打印当前警报/历史警报表，历史数据表/历史曲线等当前画面上显示的所有资料。

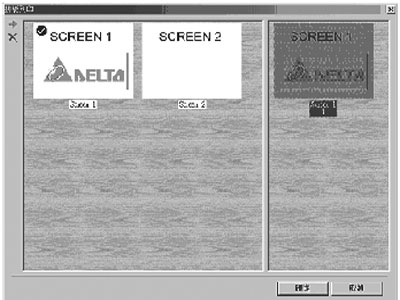

2、输出报表组件---选择输出至打印机，点选项内的打印排版管理选项。如下图所示：
将预排版打印画面拖拉至右边框中，如需要移除直接点击右框中需删除页号按DEL键，即可删除。可选择多页打印，但排版好的打印画面无法显示于人机界面，因此须注意，若画面已被选择为排版打印画面时，换画面按钮无法选择此画面（编译出错）。
此外，该款人机可以直接驱动的打印机型号有：EPSON ：EPSON STYLUS C65/EPSON STYLUS PHOTO；HP：HP DESKJET 400。当然，台达DOP-A系列人机界面同样可以实现各种数据的打印，需要将人机界面数据通过输出报表组件输出到SMC卡中，通过人机软件自带的DATA ACCESS工具打开、整理、打印。
一、实现方法
1、通过HMI打印扩展卡。
打印扩展卡的型号为：DOP-EXPM110，可以用于AE整个系列人机界面扩展打印功能，其中5.7吋人机界面更是必须的。
2、通过USB HOST 打印。
只有DOP-AE80THTD和DOP-AE10THTD人机支持。通过比DOP-A系列人机和DOP-AE57系列人机多出的USB 端口，直接连接到打印机。
二、打印方式
1、硬拷贝（hard copy）。
通过系统控制区驱动。设定方法：设定系统控制区长度为8。具体步骤如下：
(1).系统控制区设置
第8个WORD为控制标志缓存器（CFR2）。其中Bit 8为打印驱动标志位，Bit 9为打印换页标志位。当Bit 8=ON时，打印当前人机显示画面；当Bit 9=ON 时，打印换页。
(2).画面编辑
排版打印（print typesetting）。可以直接打印当前警报/历史警报表，历史数据表/历史曲线等当前画面上显示的所有资料。
2、输出报表组件---选择输出至打印机，点选项内的打印排版管理选项。如下图所示：
将预排版打印画面拖拉至右边框中，如需要移除直接点击右框中需删除页号按DEL键，即可删除。可选择多页打印，但排版好的打印画面无法显示于人机界面，因此须注意，若画面已被选择为排版打印画面时，换画面按钮无法选择此画面（编译出错）。
此外，该款人机可以直接驱动的打印机型号有：EPSON ：EPSON STYLUS C65/EPSON STYLUS PHOTO；HP：HP DESKJET 400。当然，台达DOP-A系列人机界面同样可以实现各种数据的打印，需要将人机界面数据通过输出报表组件输出到SMC卡中，通过人机软件自带的DATA ACCESS工具打开、整理、打印。
