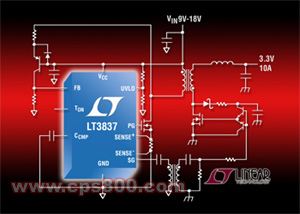

凌特公司(Linear Technology Corporation)日前推出同步反激式DC/DC控制器LT3837,该器件用于10W至60W的隔离电源,具有精确的调节能力和高效率。这个控制器集成电路可用9V~36V的输入电压工作,非常适用于工业和仪表应用。LT3837是一款电流模式控制器,可通过变压器绕组来检测副端电压,并据此来调节输出电压。这允许不使用光隔离器而对输出电压进行精准调节,从而改善了动态响应和系统可靠性。同步整流提高了转换效率并改善了多个输出电源时的输出互调。例如,采用LT3837以高达90%的效率和±1%的精确调节将9V至36V的输入电源转换为一个3.3V/12A的隔离输出。
LT3837具有一个独特的反馈放大器,通过在反激期间对变压器绕组电压取样并用这个电压精确调节输出电压,以去除对光隔离器的需求。这缩短了设计过程中微调电源所需的时间。此外,去掉光隔离器还改善了输出瞬态响应。可调基本栅极延迟允许从电路中去除多个分立组件并优化了MOSFET开关时间和变压器选择。为了进一步简化设计,LT3837还允许用一个电容器在50kHz至250kHz的范围内调节其开关频率。该集成电路还可以同步到一个外部振荡器上。
性能概要:
·无需光隔离器
·同步驱动器用于大电流和高效率工作
·无需用户微调的准确调节
·50kHz至250kHz的开关频率
·可同步
LT3837的额定工作温度范围为-40℃至125℃,采用16引线耐热增强型TSSOP封装。以1,000片为单位批量购买,每片起价为3.10 美元。
LT3837具有一个独特的反馈放大器,通过在反激期间对变压器绕组电压取样并用这个电压精确调节输出电压,以去除对光隔离器的需求。这缩短了设计过程中微调电源所需的时间。此外,去掉光隔离器还改善了输出瞬态响应。可调基本栅极延迟允许从电路中去除多个分立组件并优化了MOSFET开关时间和变压器选择。为了进一步简化设计,LT3837还允许用一个电容器在50kHz至250kHz的范围内调节其开关频率。该集成电路还可以同步到一个外部振荡器上。
性能概要:
·无需光隔离器
·同步驱动器用于大电流和高效率工作
·无需用户微调的准确调节
·50kHz至250kHz的开关频率
·可同步
LT3837的额定工作温度范围为-40℃至125℃,采用16引线耐热增强型TSSOP封装。以1,000片为单位批量购买,每片起价为3.10 美元。
