凌特公司(Linear Technology Corporation)日前推出的新型高性能正交调制器为从基带到850～965MHz频带的直接转换而优化，可为GSM、EDGE、CDMA2000基站和900MHz RFID阅读器组成经济的解决方案。
LT5558的I(同相)和Q(正交相位)基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。其直接至射频发送器架构使基站设计师能够实现高性能，同时减少器件数、缩小解决方案尺寸并节省系统成本。该产品具有卓越的线性度，在900MHz时的OIP3(输出3阶截取点)为22.4dBm，OIP2(输出2阶截取点)为65dBm。此外，LT5558具有-158dBm/Hz的低噪声层，镜频抑制为-49dBc，LO泄漏为-43.7dBm。这个器件满足或超过了GSM蜂窝基站以及其它高性能无线基础设施发送器的动态范围要求。

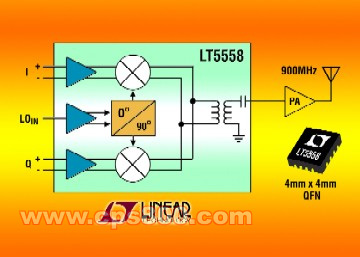

LT5558具有两个匹配的高线性度混频器、一个精确0°和90°移相器、一个具集成缓冲器的50Ω LO输入和一个输出在600MHz至1100MHz频带范围内匹配到50Ω的片上射频变压器。该射频变压器汇总来自I和Q通道混频器输出的已调制信号，在无需外部匹配组件的情况下，将所得的差分信号转换成单端、50Ω输出。
两个片上混频器已进行很好的平衡，具有卓越的LO泄漏性能。在LO输入驱动电平为0dBm时，于900MHz射频输出的泄漏在未校准情况下仅为-43.7dBm。类似地，片上精确移相器的准确度很高(失配误差小于0.5°)，从而实现了 -49dBc的未校准镜频抑制性能。
LT5558用单一5V电源工作。典型工作电流为108mA。该器件还可以用ENABLE引脚关断。禁止工作时，该芯片最多消耗50uA静态电流以节省功率。就半双工或时分复用工作模式而言，该芯片可以用ENABLE引脚迅速接通和断开。
LT5558采用16引脚4x4mm表面贴装QFN封装。以1,000片为单位批量购买，每片起价为5.35美元，并立刻有现货供应。
LT5558的I(同相)和Q(正交相位)基带输入提供了高阻抗和一个2.1V的共模电压，从而实现了高输入信号驱动电平以及至有源滤波器的便利基带耦合。其直接至射频发送器架构使基站设计师能够实现高性能，同时减少器件数、缩小解决方案尺寸并节省系统成本。该产品具有卓越的线性度，在900MHz时的OIP3(输出3阶截取点)为22.4dBm，OIP2(输出2阶截取点)为65dBm。此外，LT5558具有-158dBm/Hz的低噪声层，镜频抑制为-49dBc，LO泄漏为-43.7dBm。这个器件满足或超过了GSM蜂窝基站以及其它高性能无线基础设施发送器的动态范围要求。
LT5558具有两个匹配的高线性度混频器、一个精确0°和90°移相器、一个具集成缓冲器的50Ω LO输入和一个输出在600MHz至1100MHz频带范围内匹配到50Ω的片上射频变压器。该射频变压器汇总来自I和Q通道混频器输出的已调制信号，在无需外部匹配组件的情况下，将所得的差分信号转换成单端、50Ω输出。
两个片上混频器已进行很好的平衡，具有卓越的LO泄漏性能。在LO输入驱动电平为0dBm时，于900MHz射频输出的泄漏在未校准情况下仅为-43.7dBm。类似地，片上精确移相器的准确度很高(失配误差小于0.5°)，从而实现了 -49dBc的未校准镜频抑制性能。
LT5558用单一5V电源工作。典型工作电流为108mA。该器件还可以用ENABLE引脚关断。禁止工作时，该芯片最多消耗50uA静态电流以节省功率。就半双工或时分复用工作模式而言，该芯片可以用ENABLE引脚迅速接通和断开。
LT5558采用16引脚4x4mm表面贴装QFN封装。以1,000片为单位批量购买，每片起价为5.35美元，并立刻有现货供应。
