6月14日,安森美半导体宣布推出第五款GreenPoint™参考设计，用于液晶电视和显示器、笔记本电脑和其他消费电子产品的60瓦（W）电源适配器。该新型参考设计不仅满足待机和工作模式能效规范标准的繁冗设计挑战，而且是性价比高的解决方案。
安森美半导体这最新设计蓝图除提供真正高能效，也解决了电源适配器的所有功能模块，取得了低待机功率，且符合CEC、美国能源之星及欧洲Code of Conduct（COC）的要求。该设计提供88% 的能效，在待机模式下能耗小于250毫瓦（mW），进一步节省电源（适配器大多数时间均处于待机模式）。方今大多数的60 W适配器之待机能耗为750 mW。
安森美半导体汽车和电源产品部高级副总裁威廉思(Andy Williams)说：“我们新的60 W适配器参考设计配合了之前推出的90 W GreenPoint™笔记本电脑适配器设计，进一步巩固我们在高能效电源适配器用硅供应商的领先地位。这新设计针对高能效和适配器尺寸至关重要的应用，并
成本且最优化。今年年末，安森美半导体计划推出其他GreenPoint™参考设计，以涵盖更多的电源应用。”

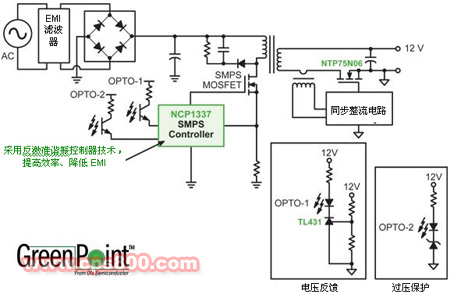

参考设计
参考设计的主导元件是新推出的NCP1337增强型脉冲宽度调制（PWM）电流模式控制器。它结合了真正的电流模式调制器和去磁检测器，这样确保在任何负载/线路上均得到完整的边界线/临界导电模式。该器件提供内部变压器磁芯去磁检测，无需外部信号。频率在内部限制为130千赫兹（kHz），符合电磁干扰(EMI)导电辐射标准，其最低限制为150 kHz。
NCP1337通过监控反馈引脚工作，只要功率要求低于预先设置的水平，即进入纹波模式。由于重启被内部软启动软化，且频率不可能低于25 kHz，所以没有噪声。该控制器的特点还包括高效的保护电路，在过流情况下，将关闭输出脉冲并在试图重启时进入安全突发模式。一旦故障消失，器件自动恢复，电源重新开始工作。
其他特性包括称为输入欠压保护(brown-out protection)的整体电压检测功能，这是一种可调的过载补偿，用于处理输入电压变化对于准谐振PSU可提供最高功率的影响，并提供Vcc过压保护。内部4.0毫秒（ms）软启动消除了传统的启动应力。
NCP1337是电源适配器、离线电池充电器、CRT电视电源、DVD播放器和机顶盒等其他消费电子产品、以及任何要求高能效和低EMI电源的理想选择。
该器件采用SOIC-7和PDIP-7封装，每2,500片的批量单价为1.04美元。
安森美半导体这最新设计蓝图除提供真正高能效，也解决了电源适配器的所有功能模块，取得了低待机功率，且符合CEC、美国能源之星及欧洲Code of Conduct（COC）的要求。该设计提供88% 的能效，在待机模式下能耗小于250毫瓦（mW），进一步节省电源（适配器大多数时间均处于待机模式）。方今大多数的60 W适配器之待机能耗为750 mW。
安森美半导体汽车和电源产品部高级副总裁威廉思(Andy Williams)说：“我们新的60 W适配器参考设计配合了之前推出的90 W GreenPoint™笔记本电脑适配器设计，进一步巩固我们在高能效电源适配器用硅供应商的领先地位。这新设计针对高能效和适配器尺寸至关重要的应用，并
成本且最优化。今年年末，安森美半导体计划推出其他GreenPoint™参考设计，以涵盖更多的电源应用。”
参考设计
参考设计的主导元件是新推出的NCP1337增强型脉冲宽度调制（PWM）电流模式控制器。它结合了真正的电流模式调制器和去磁检测器，这样确保在任何负载/线路上均得到完整的边界线/临界导电模式。该器件提供内部变压器磁芯去磁检测，无需外部信号。频率在内部限制为130千赫兹（kHz），符合电磁干扰(EMI)导电辐射标准，其最低限制为150 kHz。
NCP1337通过监控反馈引脚工作，只要功率要求低于预先设置的水平，即进入纹波模式。由于重启被内部软启动软化，且频率不可能低于25 kHz，所以没有噪声。该控制器的特点还包括高效的保护电路，在过流情况下，将关闭输出脉冲并在试图重启时进入安全突发模式。一旦故障消失，器件自动恢复，电源重新开始工作。
其他特性包括称为输入欠压保护(brown-out protection)的整体电压检测功能，这是一种可调的过载补偿，用于处理输入电压变化对于准谐振PSU可提供最高功率的影响，并提供Vcc过压保护。内部4.0毫秒（ms）软启动消除了传统的启动应力。
NCP1337是电源适配器、离线电池充电器、CRT电视电源、DVD播放器和机顶盒等其他消费电子产品、以及任何要求高能效和低EMI电源的理想选择。
该器件采用SOIC-7和PDIP-7封装，每2,500片的批量单价为1.04美元。
